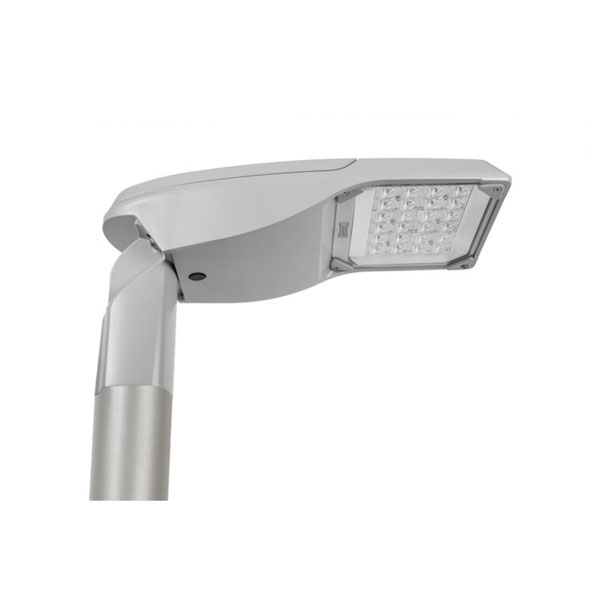

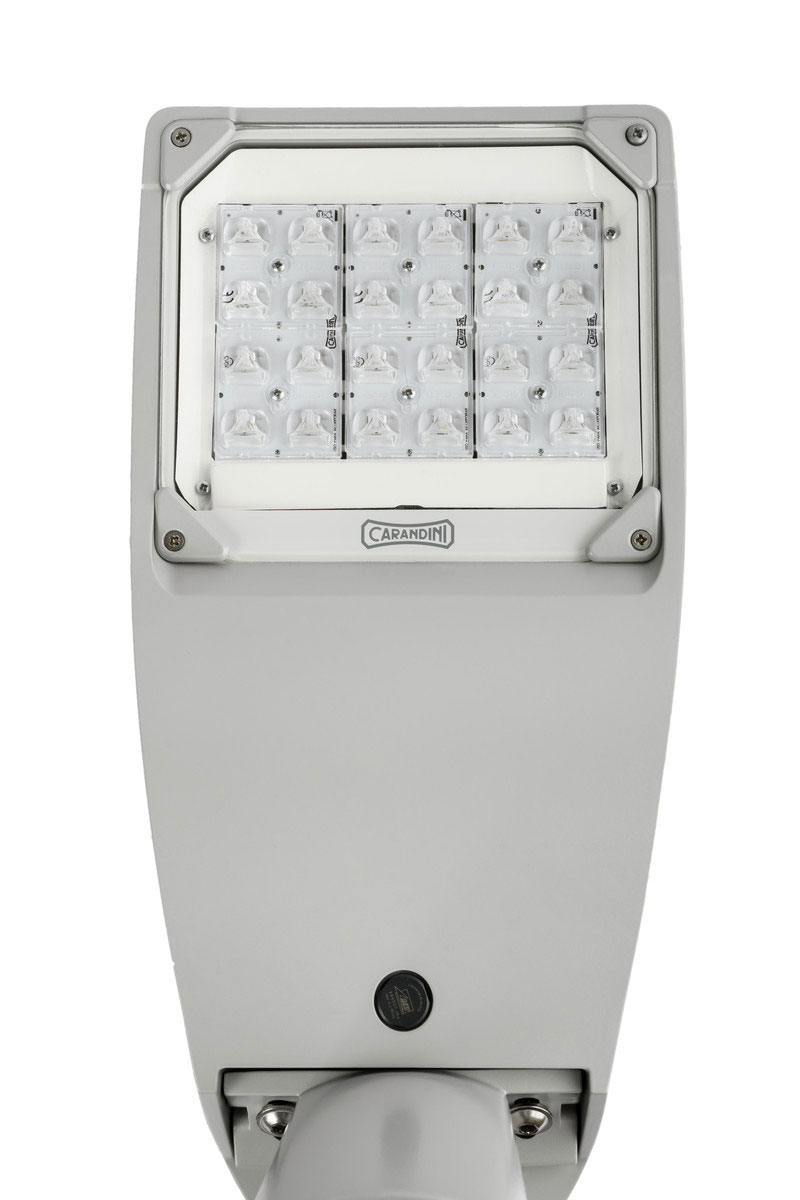

VEKA-N LED

  • Popis produktu

    Veka je nová řada svítidel pro aplikace veřejného osvětlení od společnosti Carandini. Jeho elegantní design, nejnovější technologie LED a optické distribuce, které zahrnuje, z něj činí vysoce kvalitní řešení pro hlavní silnice, vedlejší silnice, obytné zóny, parkoviště, cyklostezky a přechody pro chodce.

    Naše řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence, nízká spotřeba el. energie a snadná údržba. Unikátní ultra tenký design nejnovější technologie a bezkonkurenční kvalita. Zakázková optika umožňuje svítidlům větší rozestupy mezi sloupy, optimální intenzitu a rovnoměrnost osvětlení.

    Řada svítidel VEKA se dodává ve čtyřech velikostech ( L, M, N,S ) v závislosti na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.

    Elegantní design

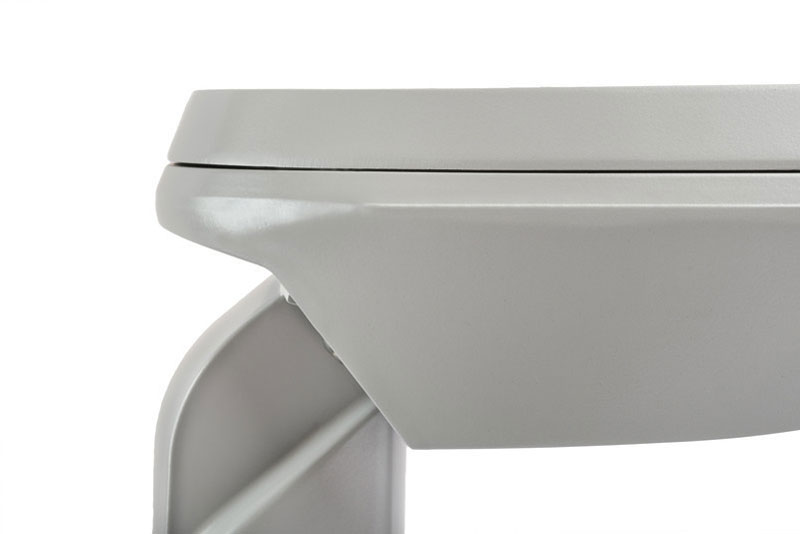

    Elegantní tenký design s různým světelným tokem a křivkou svítivosti, který může být přizpůsoben v závislosti na požadovaném světelném výkonu. Tak je možné realizovat ten správný vzhled a výkon v závislosti na osvětlení komunikací situaci.

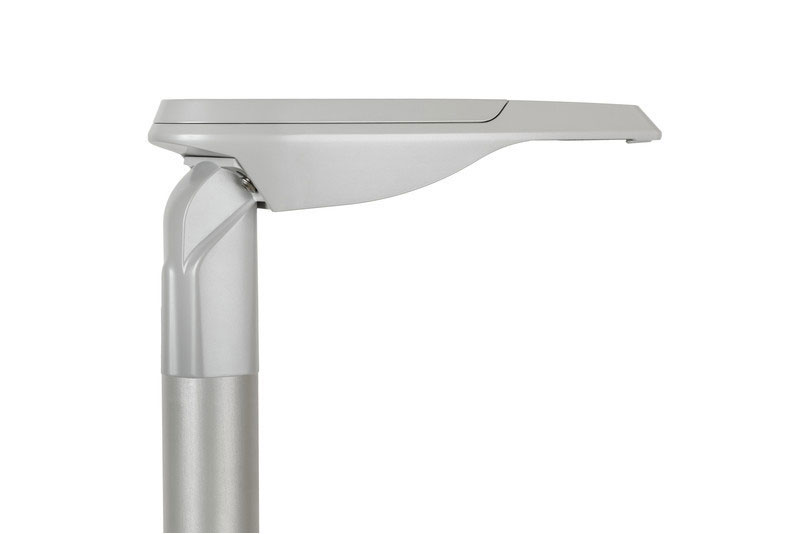

    Vhodné pro montáž na sloup nebo výložník.

    Vylepšené řízení teploty
    LED moduly a elektronické drivery jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.

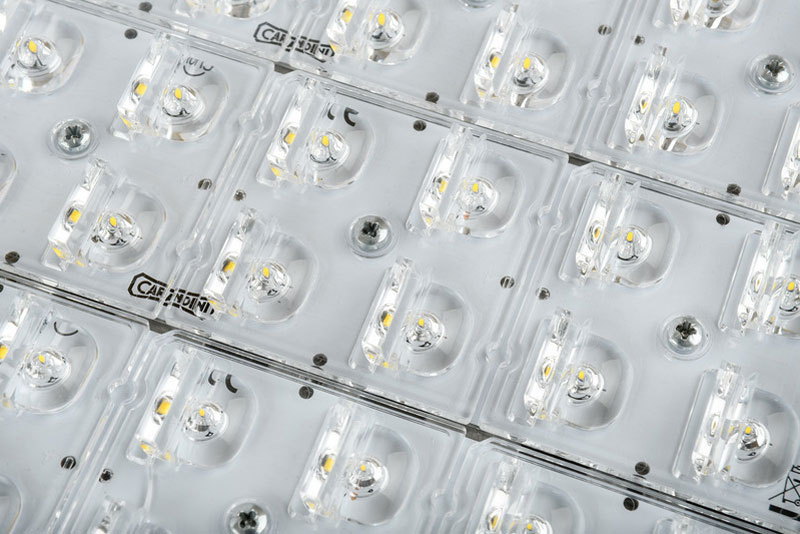

    Vysoce účinná LED technologie
    Vysoce kvalitní a vysoce účinné LED diody jsou používány ve spojení s nejnovějšími drivery LED, což přispívá k vynikajícímu výkonu lumenů na watt a dlouhou životnost systému.
    Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    Plně ovladatelné
    Programovatelné ovládací zařízení s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje spotřebu a maximalizaci výkonu. Kontrola světla je klíčovým faktorem energetické účinnosti svítidla.

    Smart Ready: Splňuje standard NEMA nebo Zhaga.

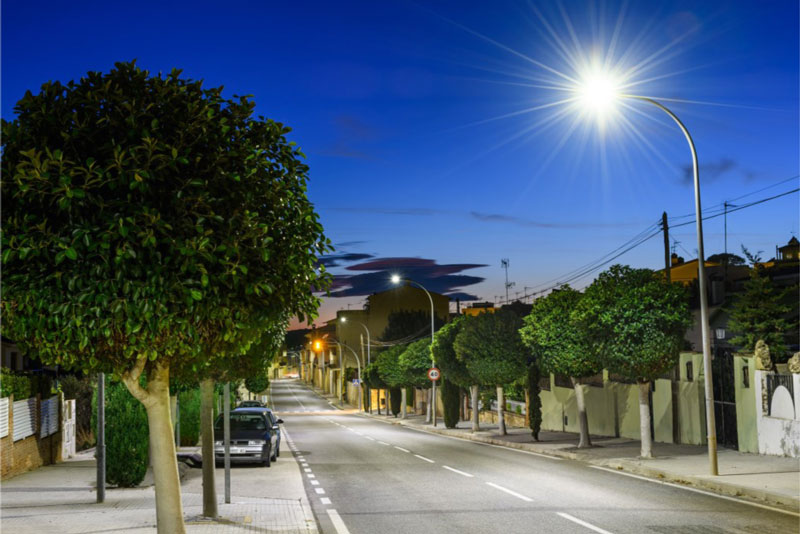

    Svítidla lze použít k široké škále osvětlení od obytné a pěší zóny až k rychlostní sinici.

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Difuzor: ploché temperované sklo 5 mm silné, volitelně opálové sklo pro minimalizaci oslnění

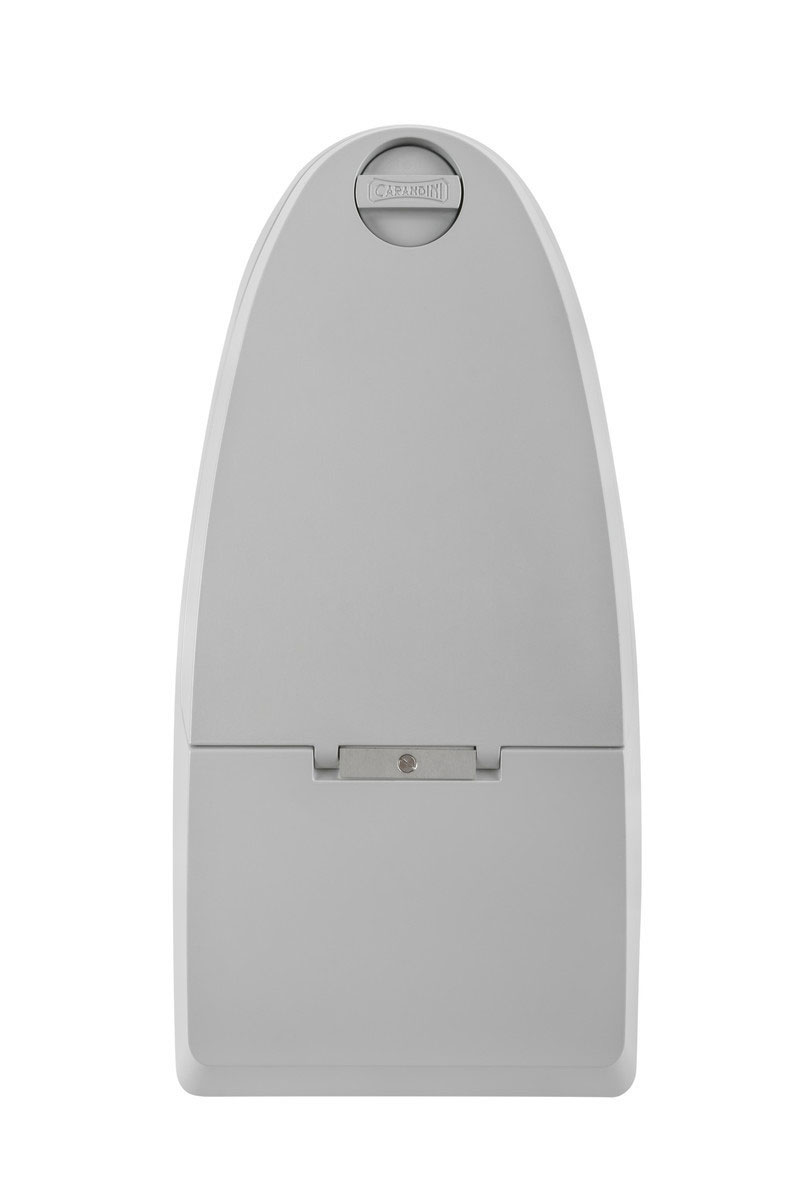

    Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Spojovací materiál: nerez ( AISI304 )

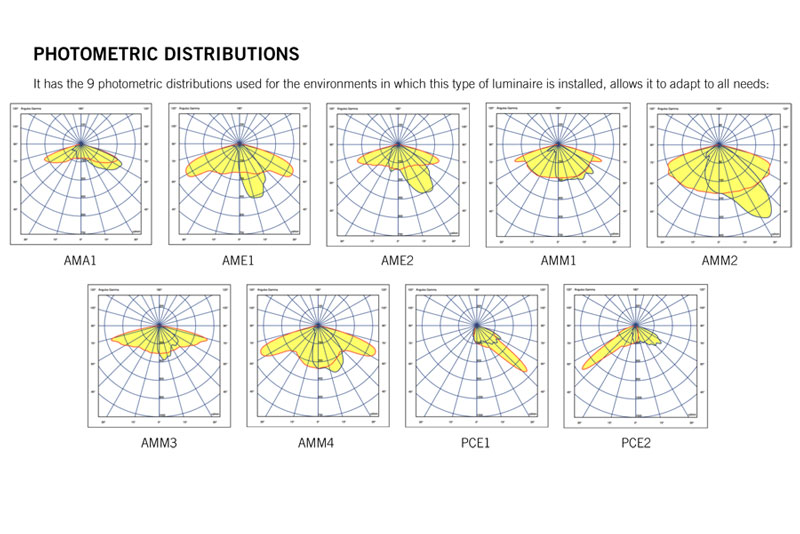

    Optika: Akrylové čočky speciálně určené pro Leds PMMA. 9 druhů optik: symetrická, asymetrická , optika pro přechody pro chodce.

    AMA1 – podélně 70 °, příčně 30 ° / 50 ° (typ III)
    AME1 – podélně 60 ° příčně 35 ° (typ II)
    AME2 – podélně 75 ° příčně 5 ° / 40 ° (typ II)
    AMM1 – podélně 65 ° příčně 20 ° (typ II)
    AMM2 – podélně 55 ° příčně 20 ° (typ I)
    AMM3 – podélně 70 ° příčně 35 ° (typ II)
    AMM4 – podélně 65 ° příčně 70 ° (typ IV)
    PCE1 – přechod PC-R
    PCE2 – přechod PC-L

    Údržba: Přístup k předřadníku v horní části, bez použití nářadí.
    Světelný zdroj: LED světelný tok v rozsahu od 1.000 lm až 9.000 lm ( až 142 lm/W ), 6–79W. Barevná teplota 4.000 K ( neutrální bílá Ra>70 ), 3.000K ( teple bílá Ra>80 ) , 2.700K ( teple bílá Ra>70 ) nebo 2.200K ( AMBER Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy na vyžádání.

    V závislosti na modelu lze integrovat různé typy LED modulů 8, 16 nebo 24 LED. Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.

    Emise světla: 0,00% – 0,33%
    Provozní proud: 200 – 1000 mA
    Barevné provedení: RAL 9006 ( hladká lesklá ). Jiná barva dle RAL za příplatek
    Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

    .L1N LED 1 úroveň
    .LRC napěťová regulace 170 – 250V ( Reverberi )
    .LRD regulace Dali
    .ANF regulace 1–10V
    .LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
    .LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
    .LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
    .LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
    .LSW LED nastavitelný LineSwitch ( 2 úrovně )
    .LRL LED nastavitelný pomocí linky
    .SR Sensor Ready Driver
    .CLO Konstantní světelný tok
    S-REG Není programováno
    CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
    CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
    CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
    Výběr dle požadavku, kontaktujte obchodní oddělení.

    SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65, 4 – ZHAGA TOP SOCKET 4 PINS WITHOUT IP66 COVER, X – ZHAGA TOP SOCKET 4 PINS WITH IP66 COVER, O – BASE ZHAGA 4-PIN LOWER WITHOUT COVER, Y – ZHAGA 4-PIN LOWER BASE WITH IP66 COVER, P – BASES ZHAGA INF. AND SUP. WITHOUT COVER, Q – BASES ZHAGA INF. AND SUP. WITH IP66 COVER
    Smart Ready: Splňuje standard NEMA nebo Zhaga.
    Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, 3 – Snímač pohybu pro ZHAGA Photocell base, 4 – Horní ZHAGA (20 LUX) + dolní ZHAGA pohybový senzor. U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace .ONE ControlLux ONE System .BSC ControlLux Basic System
    Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii.

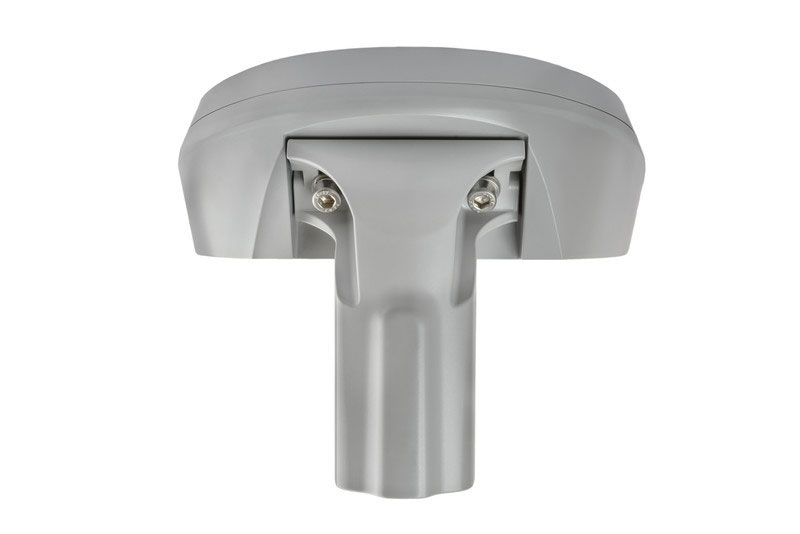

    Montáž: 3 možnosti uchycení PT na sloup pr. 60–76×100 mm nebo na SE výložník průměr 34/42/60×100 mm ( dle typu držáku ) popřípadě nástěnná montáž FM1

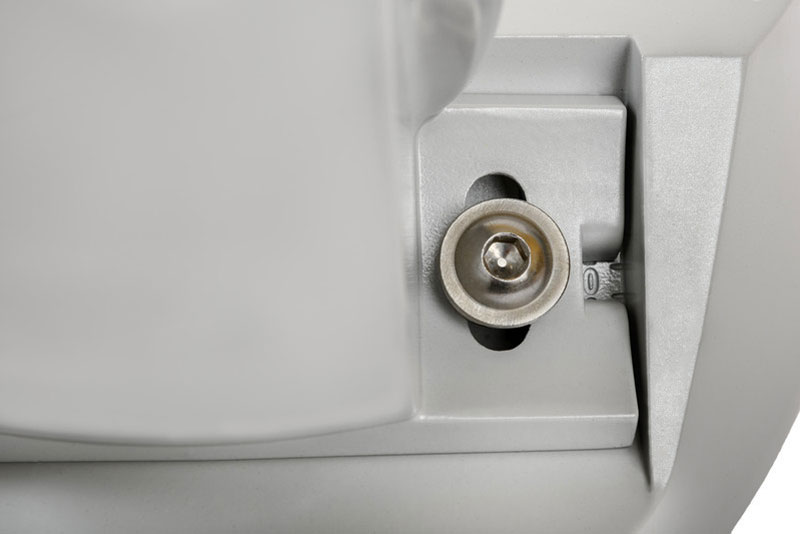

    Nastavení sklonu: PT/SE –10 ° až + 10 °, nástěnná montáž FM –40 ° až + 40 °
    Doporučená montážní výška: 4 – 14 m
    Třída ochrany: I nebo II
    Napájecí napětí: 220 – 240V 50–60Hz
    Účiník > 0,9
    Celkové harmonické zkreslení <20%.
    Krytí: IP 66 IK10
    Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku.
    Životnost: 100.000 hod ( L90 / B10 )
    Teplota okolí: Ta –40˚C až +55˚C
    Odolnost rázové napětí: 10kV 1.2/50us

    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

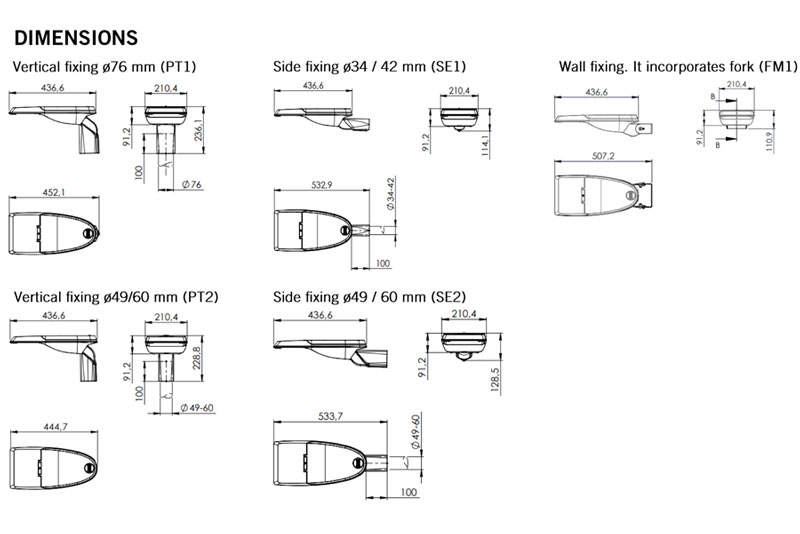

    Rozměry: 437×211×92 mm
    Logistika: Rozměr balení ( PT ) na sloup: .. mm / .,. kg, 1 pal .. ks, rozměr palety: .. , Hmotnost palety: … kg. Rozměr balení ( SE ) na výložník : .. mm / .,. kg, 1 pal .. ks, rozměr palety: mm, Hmotnost palety: … kg.
    Plocha vystavená větru: Aw = 0,03 –0,04m2
    Hmotnost: 4,8 – 5,3 kg

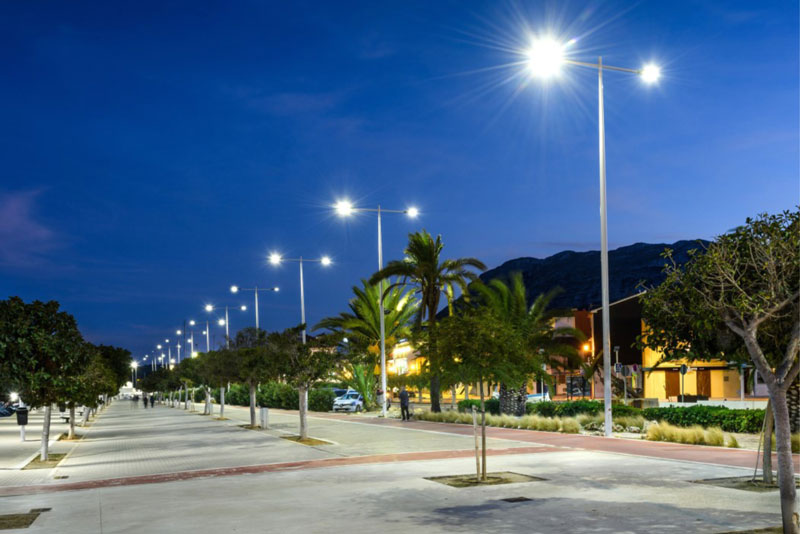

    Oblast použití: osvětlení obytných zón, dálnice, silnice hlavní i vedlejší, cyklostezky, parkoviště, přechody pro chodce …

    Elektrická výbava:

    VEKA N 4000K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.4.008A 4000K 8 200 749lm 6W 120 0,94
    001.4.008C 4000K 8 300 1094lm 9W 126 0,97
    001.4.008E 4000K 8 400 1406lm 11W 126 0,98
    002.4.008G 4000K 8 500 1729lm 14W 127 0,98
    002.4.008I 4000K 8 600 2030lm 16W 125 0,99
    002.4.008K 4000K 8 700 2321lm 19W 123 0,99
    003.4.008M 4000K 8 800 2616lm 22W 120 0,96
    003.4.008O 4000K 8 900 2910lm 25W 118 0,97
    003.4.008Q 4000K 8 1000 3200lm 27W 116 0,97
    001.4.016A 4000K 16 200 1486lm 12W 127 0,98
    002.4.016C 4000K 16 300 2161lm 16W 135 0,94
    003.4.016E 4000K 16 400 2805lm 21W 135 0,96
    003.4.016G 4000K 16 500 3424lm 26W 132 0,97
    004.4.016I 4000K 16 600 4005lm 31W 130 0,98
    005.4.016K 4000K 16 700 4559lm 36W 127 0,98
    005.4.016M 4000K 16 800 5095lm 41W 124 0,97
    006.4.016O 4000K 16 900 5610lm 46W 122 0,98
    006.4.016Q 4000K 16 1000 6098lm 52W 118 0,98
    002.4.024A 4000K 24 200 2301lm 17W 135 0,94
    003.4.024C 4000K 24 300 3309lm 23W 142 0,94
    004.4.024E 4000K 24 400 4260lm 31W 140 0,96
    005.4.024G 4000K 24 500 5226lm 38W 138 0,97
    006.4.024I 4000K 24 600 6109lm 45W 134 0,98
    007.4.024K 4000K 24 700 6943lm 53W 131 0,98
    008.4.024M 4000K 24 800 7817lm 60W 131 0,98
    009.4.024O 4000K 24 900 8665lm 67W 129 0,99
    009.4.024Q 4000K 24 1000 9498lm 75W 126 0,99

    VEKA N 3000K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.3.008A 3000K 8 200 741lm 6W 118 0,94
    001.3.008C 3000K 8 300 1080lm 9W 125 0,97
    001.3.008E 3000K 8 400 1378lm 11W 124 0,98
    002.3.008G 3000K 8 500 1701lm 14W 125 0,98
    002.3.008I 3000K 8 600 1997lm 16W 123 0,99
    002.3.008K 3000K 8 700 2283lm 19W 121 0,99
    003.3.008M 3000K 8 800 2584lm 22W 118 0,96
    003.3.008O 3000K 8 900 2885lm 25W 117 0,97
    003.3.008Q 3000K 8 1000 3190lm 27W 116 0,97
    001.3.016A 3000K 16 200 1468lm 12W 125 0,98
    002.3.016C 3000K 16 300 2135lm 16W 133 0,94
    003.3.016E 3000K 16 400 2749lm 21W 132 0,96
    003.3.016G 3000K 16 500 3370lm 26W 130 0,97
    004.3.016I 3000K 16 600 3941lm 31W 128 0,98
    004.3.016K 3000K 16 700 4484lm 36W 125 0,98
    005.3.016M 3000K 16 800 5032lm 41W 122 0,97
    006.3.016O 3000K 16 900 5563lm 46W 121 0,98
    006.3.016Q 3000K 16 1000 6077lm 52W 118 0,98
    002.3.024A 3000K 24 200 2274lm 17W 134 0,94
    003.3.024C 3000K 24 300 3269lm 23W 140 0,94
    004.3.024E 3000K 24 400 4174lm 31W 137 0,96
    005.3.024G 3000K 24 500 5143lm 38W 136 0,97
    006.3.024I 3000K 24 600 6012lm 45W 132 0,98
    007.3.024K 3000K 24 700 6829lm 53W 129 0,98
    008.3.024M 3000K 24 800 7720lm 60W 129 0,98
    009.3.024O 3000K 24 900 8593lm 67W 128 0,99
    009.3.024Q 3000K 24 1000 9467lm 75W 126 0,99

    VEKA N 2700K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.G.008A 2700K 8 200 716lm 6W 115 0,94
    001.G.008C 2700K 8 300 1045lm 9W 120 0,97
    001.G.008E 2700K 8 400 1343lm 11W 120 0,98
    002.G.008G 2700K 8 500 1647lm 14W 121 0,98
    002.G.008I 2700K 8 600 1932lm 16W 119 0,99
    002.G.008K 2700K 8 700 2208lm 19W 117 0,99
    002.G.008M 2700K 8 800 2485lm 22W 114 0,96
    003.G.008O 2700K 8 900 2759lm 25W 112 0,97
    003.G.008Q 2700K 8 1000 3028lm 27W 110 0,97
    001.G.016A 2700K 16 200 1419lm 12W 121 0,98
    002.G.016C 2700K 16 300 2064lm 16W 128 0,94
    003.G.016E 2700K 16 400 2679lm 21W 128 0,96
    003.G.016G 2700K 16 500 3261lm 26W 126 0,97
    004.G.016I 2700K 16 600 3813lm 31W 124 0,98
    004.G.016K 2700K 16 700 4337lm 36W 121 0,98
    005.G.016M 2700K 16 800 4839lm 41W 118 0,97
    005.G.016O 2700K 16 900 5319lm 46W 115 0,98
    006.G.016Q 2700K 16 1000 5769lm 52W 112 0,98
    002.G.024A 2700K 24 200 2199lm 17W 129 0,94
    003.G.024C 2700K 24 300 3160lm 23W 136 0,94
    004.G.024E 2700K 24 400 4068lm 31W 133 0,96
    005.G.024G 2700K 24 500 4977lm 38W 131 0,97
    006.G.024I 2700K 24 600 5816lm 45W 128 0,98
    007.G.024K 2700K 24 700 6605lm 53W 124 0,98
    007.G.024M 2700K 24 800 7425lm 60W 124 0,98
    008.G.024O 2700K 24 900 8215lm 67W 122 0,99
    009.G.024Q 2700K 24 1000 8986lm 75W 119 0,99

    VEKA N 2200K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.B.008A 2200K 8 200 622lm 6W 99 0,94
    001.B.008C 2200K 8 300 901lm 9W 104 0,97
    001.B.008E 2200K 8 400 1146lm 11W 103 0,98
    001.B.008G 2200K 8 500 1411lm 14W 103 0,98
    002.B.008I 2200K 8 600 1651lm 16W 102 0,99
    002.B.008K 2200K 8 700 1883lm 19W 100 0,99
    002.B.008M 2200K 8 800 2129lm 22W 97 0,96
    002.B.008O 2200K 8 900 2375lm 25W 96 0,97
    003.B.008Q 2200K 8 1000 2624lm 27W 95 0,97
    001.B.016A 2200K 16 200 1232lm 12W 105 0,98
    002.B.016C 2200K 16 300 1780lm 16W 111 0,94
    002.B.016E 2200K 16 400 2286lm 21W 110 0,96
    003.B.016G 2200K 16 500 2795lm 26W 108 0,97
    003.B.016I 2200K 16 600 3257lm 31W 106 0,98
    004.B.016K 2200K 16 700 3699lm 36W 103 0,98
    004.B.016M 2200K 16 800 4146lm 41W 101 0,97
    005.B.016O 2200K 16 900 4580lm 46W 99 0,98
    005.B.016Q 2200K 16 1000 5001lm 52W 97 0,98
    002.B.024A 2200K 24 200 1909lm 17W 112 0,94
    003.B.024C 2200K 24 300 2725lm 23W 117 0,94
    003.B.024E 2200K 24 400 3471lm 31W 114 0,96
    004.B.024G 2200K 24 500 4265lm 38W 113 0,97
    005.B.024I 2200K 24 600 4969lm 45W 109 0,98
    006.B.024K 2200K 24 700 5633lm 53W 106 0,98
    006.B.024M 2200K 24 800 6361lm 60W 106 0,98
    007.B.024O 2200K 24 900 7073lm 67W 105 0,99
    008.B.024Q 2200K 24 1000 7789lm 75W 103 0,99

    Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Certifikace:
    CE
    RoHS
    UNE-EN 60598–1
    UNE-EN 60598–2–3 o 60598–2–5
    UNE-EN 62471: 2009
    UNE-EN 60598
    UNE-EN 61000–3–2
    UNE-EN 61000–3–3
    UNE-EN 55015
    UNE-EN 61547
    UNE-EN 62031
    UNE-EN 61347–2–13
    UNE-EN 62384
    UNE-EN 13032–4
    UNE-EN ISO 9227 NSS: 2017 (1000h)

Influence 2007
