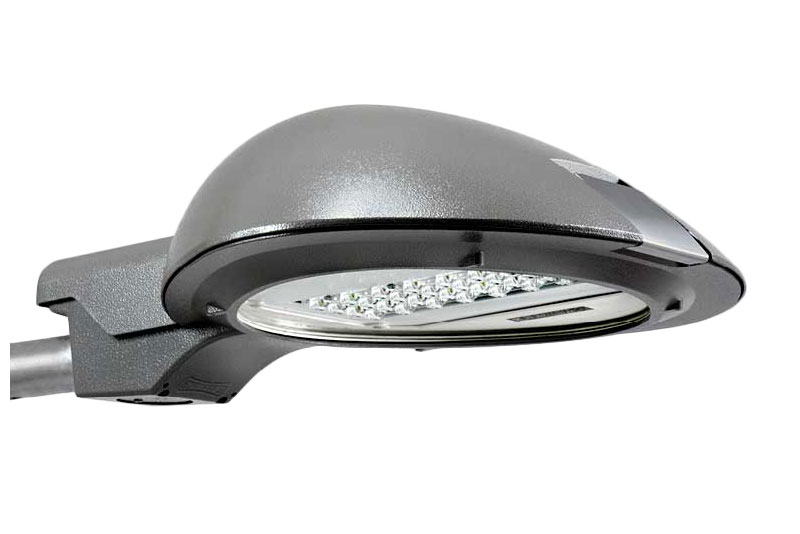

Pechina LED Gen2

  • Popis produktu

    PECHINA je moderní a trvanlivé osvětlení, který dokonale zapadne do jakéhokoliv městského mobiliáře. Díky stylizovanému designu je vhodný pro různé prostory moderní a historické architektury.
    Vysoká světelná účinnost, odolná pevná konzistence, nízká spotřeba el. energie a snadná údržba. Unikátní design nejnovější technologie a bezkonkurenční kvalita.

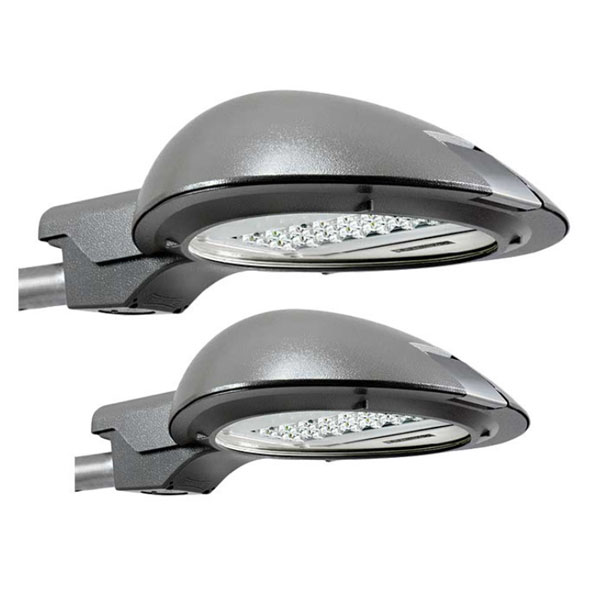

    Řada svítidel PECHINA se dodává ve dvou velikostech ( PCM a větší PCN ) v závislosti na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.

    Elegantní design
    Elegantní tenký design s různým světelným tokem a křivkou svítivosti, který může být přizpůsoben v závislosti na požadovaném světelném výkonu. Tak je možné realizovat ten správný vzhled a výkon v závislosti na osvětlení komunikací situaci.
    Vhodné pro montáž na sloup nebo výložník.

    Vylepšené řízení teploty
    LED moduly a elektronické drivery jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.

    Vysoce účinná LED technologie
    Vysoce kvalitní a vysoce účinné LED diody jsou používány ve spojení s nejnovějšími drivery LED, což přispívá k vynikajícímu výkonu lumenů na watt a dlouhou životnost systému.
    Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    Plně ovladatelné
    Programovatelné ovládací zařízení s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje spotřebu a maximalizaci výkonu. Kontrola světla je klíčovým faktorem energetické účinnosti svítidla.

    Smart Ready: Splňuje standard NEMA na vyžádání.

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Difuzor: CC tvrzené ploché sklo, GC tvrzené polovypouklé sklo 4 mm silné
    Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Spojovací materiál: nerez ( AISI304 )

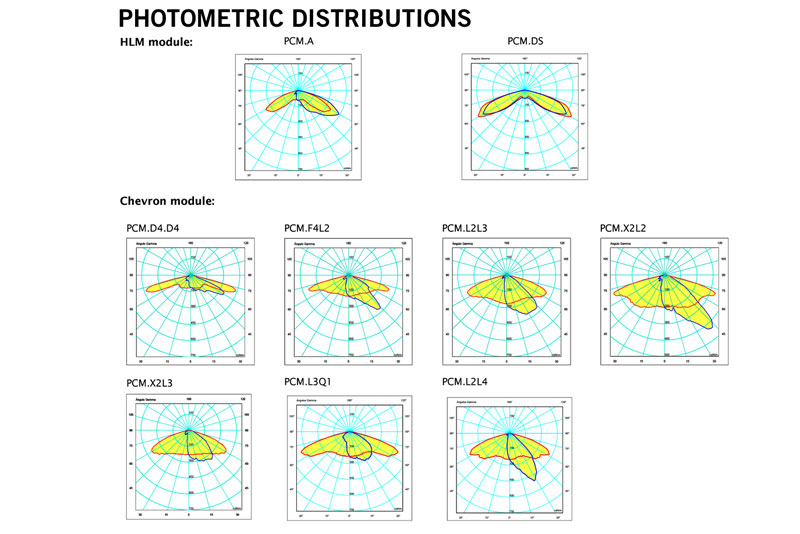

    Optika: Akrylové čočky speciálně určené pro Leds PMMA. 9 druhů optik: symetrická, asymetrická

    Chevron module:
    .X2L2 ⇒ Asymmetric frontal intensive
    .X2L3 ⇒ Asymmetric frontal intensive
    .L3Q1 ⇒ Asymmetric longitudinal intensive
    .F4L2 ⇒ Asymmetric frontal intensive
    .L2L3 ⇒ Asymmetric longitudinal intensive
    .D4D4 ⇒ Asymmetric frontal intensive.
    HLM module:
    .A ⇒ Asymmetrická přední
    .DS ⇒ Symmetrická

    Údržba: Přístup k předřadníku v horní části, bez použití nářadí.
    Světelný zdroj: LED světelný tok v rozsahu od 1.000 lm až 11.000 lm ( až 130 lm/W ), 12–103W. Barevná teplota 4.000 K ( neutrální bílá Ra>70 ), 3.000K ( teple bílá Ra>80 ), AMBER ( náhrada za sodíkovou výbojku Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy na vyžádání.

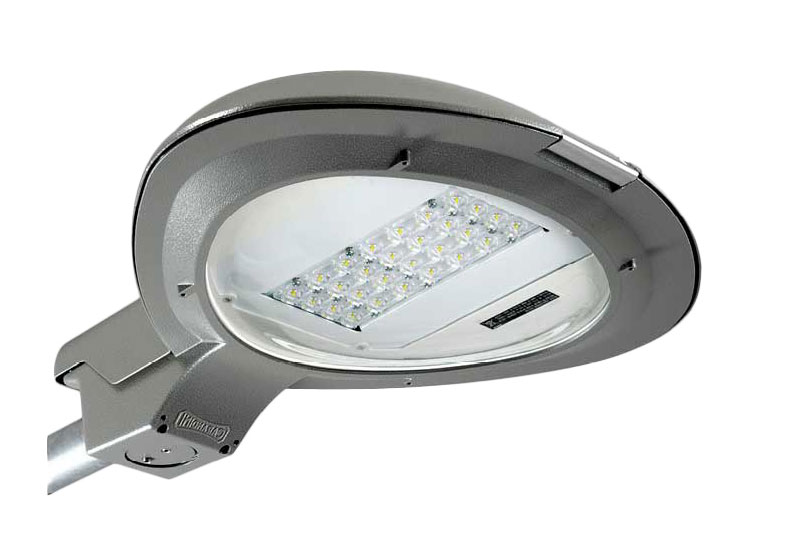

    V závislosti na modelu lze integrovat různé typy LED modulů 7 – 28 LED ( HLM modul ) nebo 16 LED ( chevron modul ). Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.

    Emise světla: 0,10%
    Provozní proud: 200 – 1000 mA
    Barevné provedení: RAL 9007. Jiná barva dle RAL za příplatek
    Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

    .L1N LED 1 úroveň
    .LRC napěťová regulace 170 – 250V ( Reverberi )
    .LRD regulace Dali
    .ANF regulace 1–10V
    .LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
    .LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
    .LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
    .LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
    .CLO Konstantní světelný tok
    S-REG Není programováno
    CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
    CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
    CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
    Výběr dle požadavku, kontaktujte obchodní oddělení.

    SMART Interface: S bez zásuvky, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65 ( na vyžádání )
    Smart Ready: Splňuje standard NEMA ( na vyžádání )
    Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii.
    Montáž: PCN: “L” montáž na výložník pr. 60 mm x 170mm, “V” montáž na sloup pr. 60/ 76 mm x 150 mm.

    PCM: “L” montáž na výložník pr. 48 mm x 150mm, “V” montáž na sloup pr. 60 mm x 110 mm.

    Nastavení sklonu: ne
    Doporučená montážní výška: 4 – 8 m
    Třída ochrany: I nebo II
    Napájecí napětí: 220 – 240V 50–60Hz
    Účiník > 0,9
    Celkové harmonické zkreslení <20%.
    Krytí: IP 66 IK10
    Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku.
    Životnost: 100.000 hod ( L80 / B10 )
    Teplota okolí: Ta –20˚C až +35˚C
    Odolnost rázové napětí: 10kV 1.2/50us Volitelně 20 kV

    Maximální vybíjecí proud (8/20) 10 kA.
    Maximální provozní napětí (LN) 320 V.
    Maximální provozní napětí (L / N-GND) 400 V.
    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

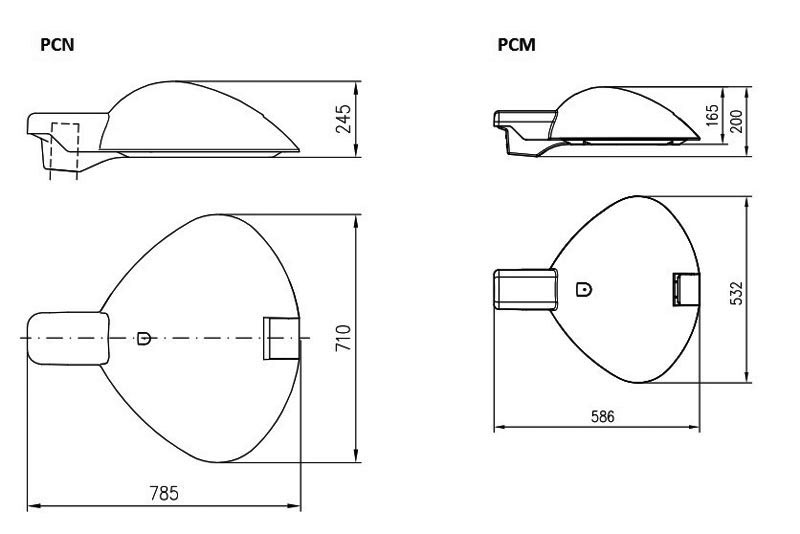

    Rozměry: PCN 710×785×245 mm, PCM 586×532×200 mm
    Logistika:
    Plocha vystavená větru: Aw = 0.075m2
    Hmotnost: PCM: 15 kg (dle modulů), PCN: 22 kg

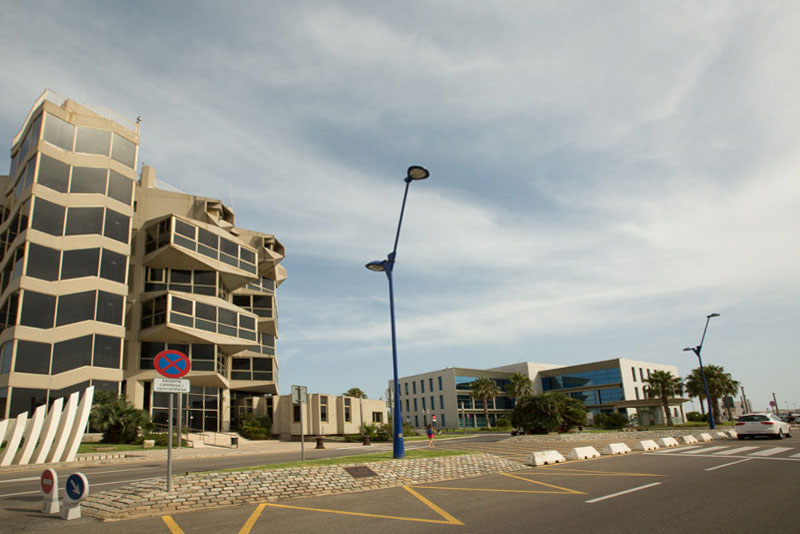

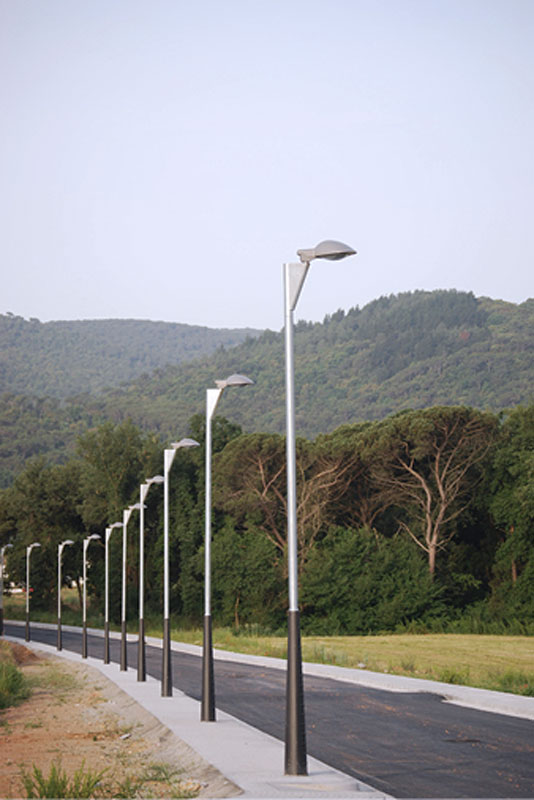

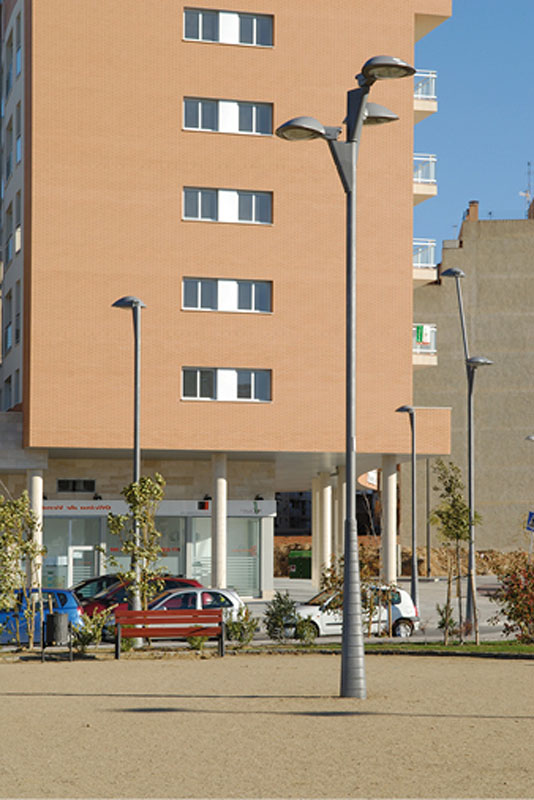

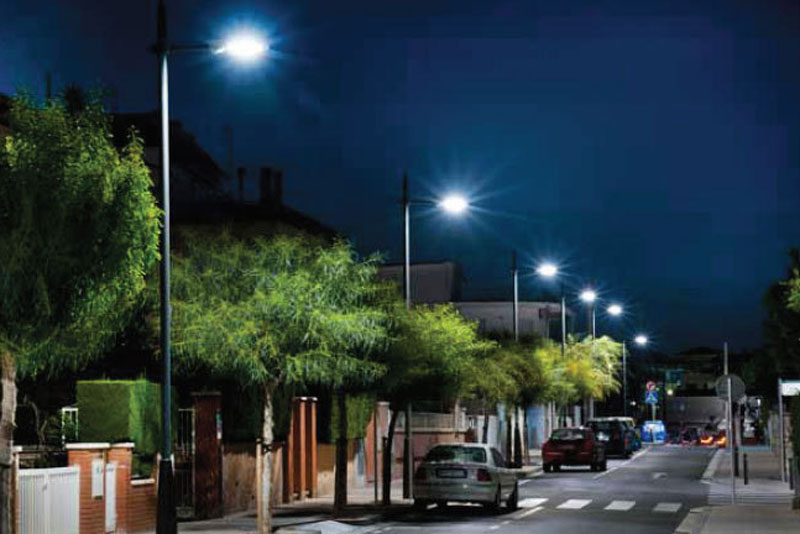

    Oblast použití: osvětlení náměstí, parků, zahrad, obytných a pěších zón, historická i městská centra, silnice hlavní i vedlejší, cyklostezky, parkoviště,…

    Elektrická výbava:

    Typ Barevná teplota Světelný tok
    PCM.L014 4.000K 1.000lm
    PCM.L024 4.000K 2.000lm
    PCM.L034 4.000K 3.000lm
    PCM.L044 4.000K 4.000lm
    PCM.L054 4.000K 5.000lm
    PCM.L074 4.000K 7.000lm
    PCM.L084 4.000K 8.000lm
    PCM.L094 4.000K 9.000lm

    PCM.L013 3.000K 1.000lm
    PCM.L023 3.000K 2.000lm
    PCM.L033 3.000K 3.000lm
    PCM.L043 3.000K 4.000lm
    PCM.L053 3.000K 5.000lm
    PCM.L063 3.000K 6.000lm
    PCM.L073 3.000K 7.000lm
    PCM.L083 3.000K 8.000lm

    PCM.L01A AMBER 1.000lm
    PCM.L02A AMBER 2.000lm
    PCM.L03A AMBER 3.000lm
    PCM.L04A AMBER 4.000lm
    PCM.L05A AMBER 5.000lm
    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (O)
    002.4.016A 4000K 16 200 1510lm 12W 129 0,98

    Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Certifikace:
    CE
    RoHS

    Luminaire standards:
    UNE EN 60598–1:2009 and UNE EN 60598–2–5:1999
    Driver standards:
    UNE EN 62384:2007 and UNE 61347–2–13: 2007
    Optical safety standards:
    UNE EN 62471:2009 and IEC/TR 6247–2:2009
    Performance requirements for LED luminaires:
    IEC – 62722–2–1:2014
    Performance requirements for LED modules:
    IEC – 62717:2014
    Electromagnetic compatibility:
    UNE EN 55015:2013, UNE EN 61000–3–2:2014, UNE EN 61000–3–3:2013
    UNE EN 61547

Influence 2007
