Popis produktu

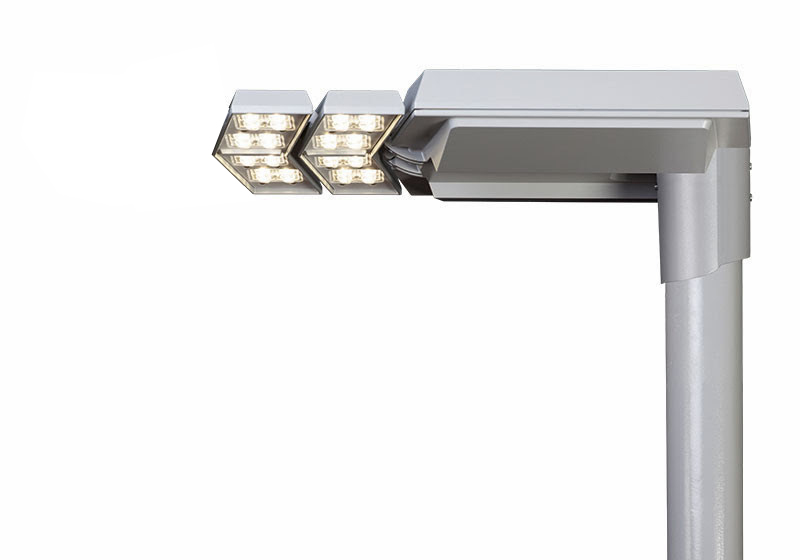

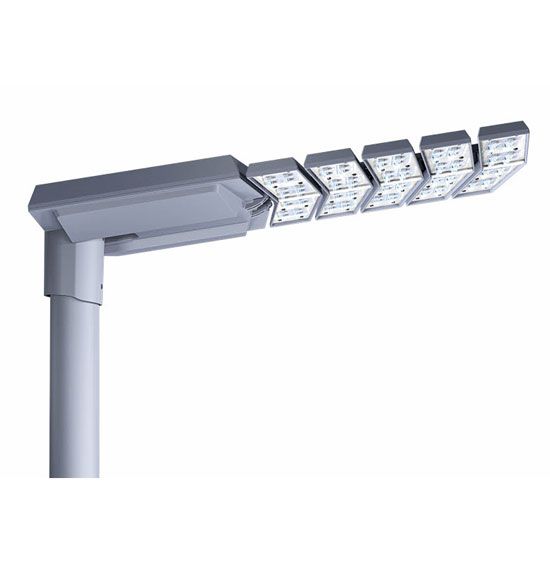

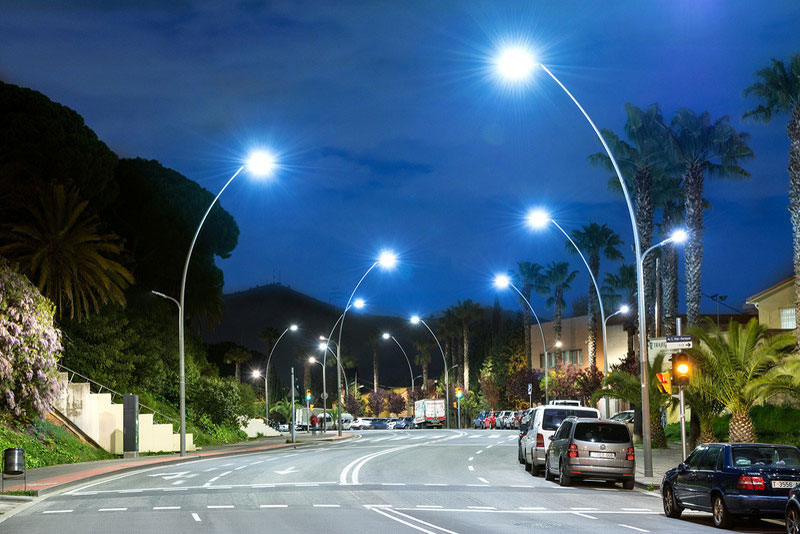

V-MAX je nepřehlédnutelné LED svítidlo vyznačující se vysokou účinností a revolučním tvarem. Díky novátorské modulární konstrukci vycházející z rozdělení svítidla na menší celky vznikl plně rozšiřitelný systém nabízející snadnou údržbu a modernizaci, který lze použít pro celou řadu aplikací uličního osvětlení.

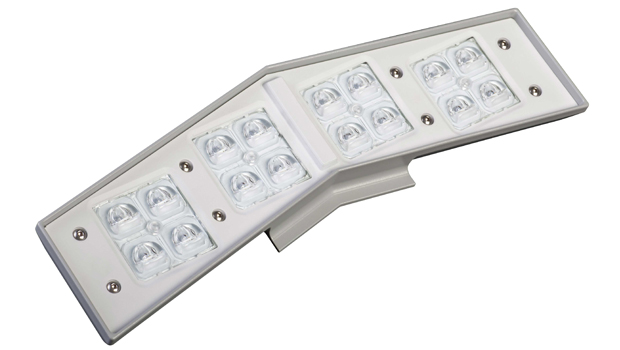

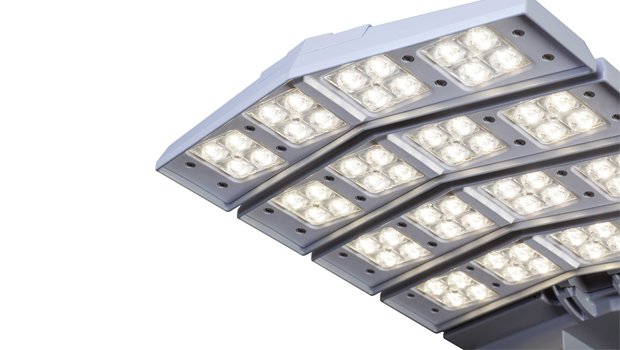

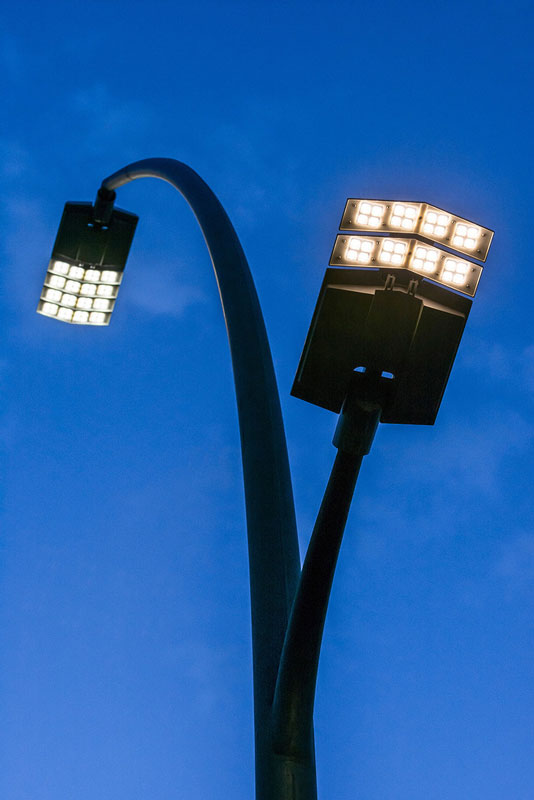

Revoluční konstrukce LED chevrons ( modul optické části ve tvaru V ) a zakázková optika umožňují svítidlům větší rozestupy mezi sloupy, optimální intenzitu a rovnoměrnost osvětlení.
Svítidla řady V-max již dnes mění budoucnost v realitu.
Naše řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence a nízká spotřeba el. energie. Unikátní ultra tenký design, který umožňuje sestavit 1 až 8 LED chevrons na jednu základnu v závislosti na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení. Univerzální modulární systém s 1 LED chevron až s 8 LED chevron, byl vyvinut s cílem vytvořit plně škálovatelné, udržovatelné a upgradovatelné svítidlo, které lze použít k široké škále osvětlení aplikací, od obytné a pěší zóny až ke čtyřproudové magistrále.
Tento systém optiky přináší mnoho distribucí světla a je zapuštěn v rámci LED šípové struktury, která pomáhá v prevenci rušivého osvětlení ( světelného znečištění ). LED jednotky fungují systémem Plug and play a mohou být snadno upgradovány přímo na místě bez nutnosti sundávat svítidlo ze sloupu. Tak, jak se bude zlepšovat účinnost LED, tak poroste i účinnost vašeho svítidla! Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.
Video-prezentace: https://www.youtube.com/…/lZ0WlGVRQeY
-
Technické parametry

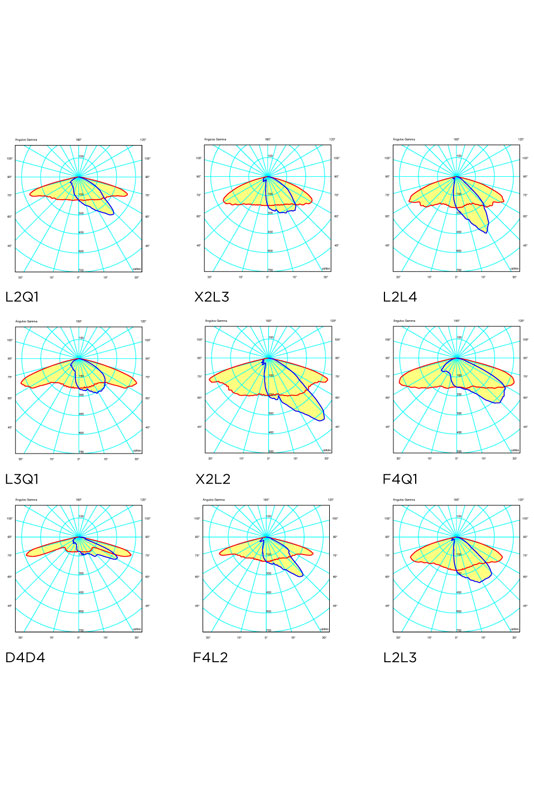

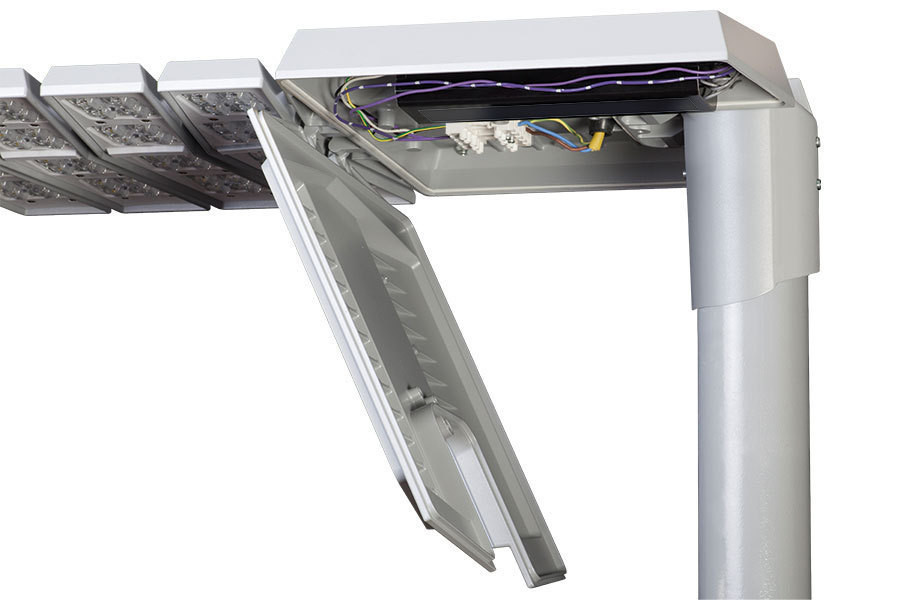

Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: PMMA čirý IK07 nebo PC čirý IK10 Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Spojovací materiál: nerez Optika: 9 druhů optik, symetrická, asymetrická široká a asymetrická extrémně široká ( speciální optika ). X2L2 ⇒ Intensive forward throw, asymmetric (illuminance), X2L3 ⇒ Intensive asymmetric forward throw, L2Q1 ⇒ Extensive asymmetric forward throw, L3Q1 ⇒ Intensive asymmetric longitudinal (luminance), F4L2 ⇒ Intensive asymmetric forward throw, L2L3 ⇒ Intensive asymmetric longitudinal, L2L4 ⇒ Semi-intensive asymmetric longitudinal, F4Q1 ⇒ Extensive asymmetric longitudinal, D4D4 ⇒ Intensive asymmetric forward throw. Akrylátové čočky speciálně určené pro LED (2×2) v PMMA – Plexisklo na vrstvě VM100 tvořící jednu složku. Údržba: Přístup k předřadníku v dolní části, povolením šroubu s hlavou imbus. Světelný zdroj: LED světelný tok v rozsahu od 2.000 lm až 18.000 lm ( až 141 lm/W ), od 9.000 lm až 37.000 lm ( až 156 lm/W ) barevná teplota 4.000 K ( neutrální bílá Ra 70 ), 3.000K ( teple bílá Ra 80 ) nebo 1.700K popřípadě 2.200K ( AMBER Ra 40 – Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy např. 2.700K na vyžádání. Může být instalováno až 8 chevrons. Každý se skládá ze skupin LED 4×4 ( 16 až 128 LED ). Verze LR14, LR24 a LR34 mají 8 LED. Tyto verze jsou určeny pro variantu od 1.000 do 2.000 lm.
1 LED chevrons V-MAX1: 10W, 19W, 28W, 29W, 37W, 53W, 60W, 73W 2 LED chevrons V-MAX2: 36W, 37W, 53W, 54W, 71W, 108W, 115W, 144W 3 LED chevrons V-MAX3: 52W, 54W, 70W, 78W, 79W, 105W, 162W 4 LED chevrons V-MAX4: 68W, 69W, 103W, 139W, 216W 5 LED chevrons V-MAX5: 83W, 88W, 125W, 131W, 176W, 177W 6 LED chevrons V-MAX6: 98W, 101W, 149W, 153W, 208W, 210W 7 LED chevrons V-MAX7: 120W, 179W, 243W, 245W 8 LED chevrons V-MAX8: 136W, 137W, 204W, 207W, 273W, 277W AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.
Emise světla: 0,00% – 0,01% Provozní proud: 350 – 1000 mA Barevné provedení: RAL 9006 ( standard ), RAL 7011, RAL 7035, RAL 9005, RAL 9016. Jiná barva dle RAL za příplatek Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.LSW LED nastavitelný LineSwitch
.LRL LED nastavitelný pomocí linky
.SR Sensor Ready Driver
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla

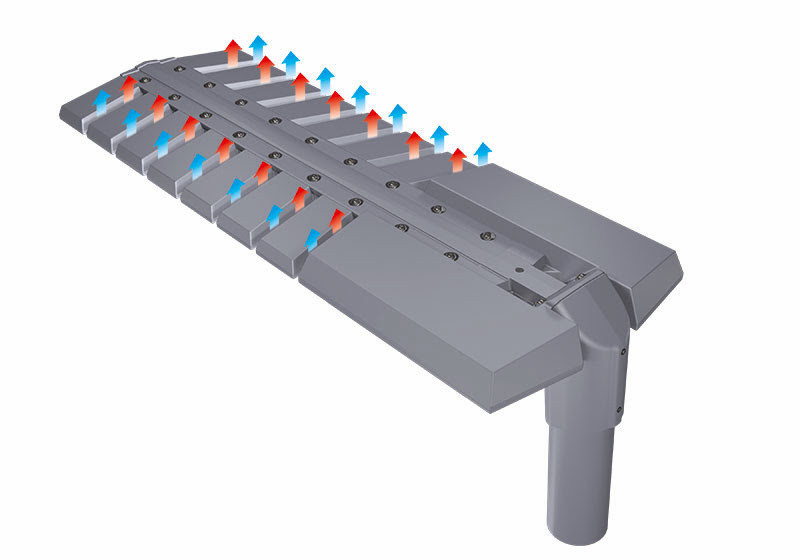

Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65 Smart Ready: Splňuje standard NEMA Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: PT na sloup pr. 60–76 mm nebo na SE výložník průměr 34/42/60 mm ( dle typu držáku ) Nastavení sklonu: –10 ° až + 20 ° dle typu držáku Doporučená montážní výška: 4 – 14 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK07 (PMMA), IK10 (PC) Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku. Životnost: 100.000 hod ( L80 / B10 ) Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

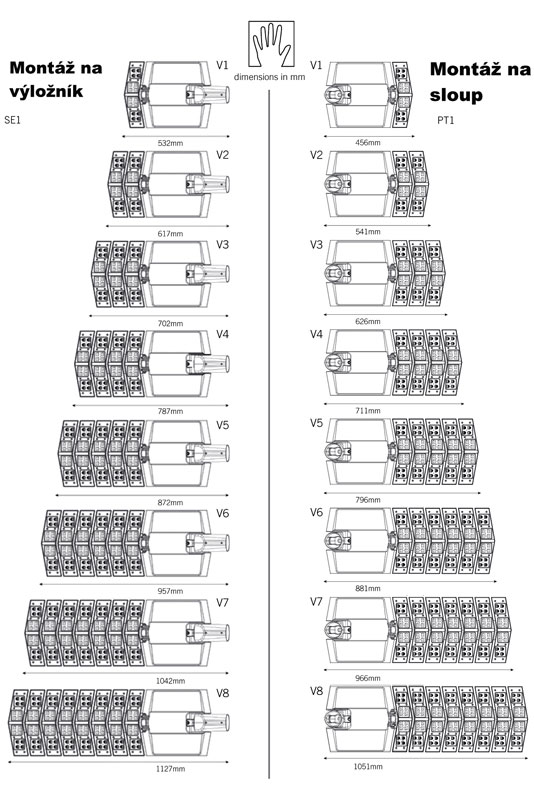

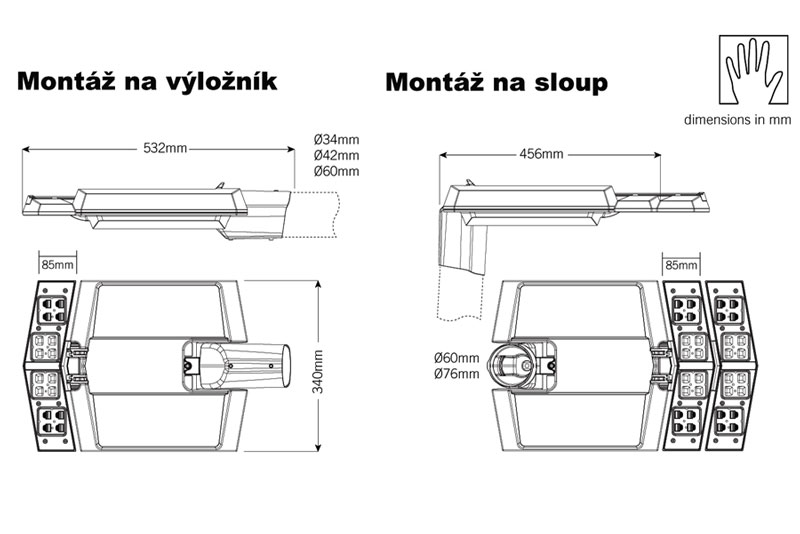

Rozměry: 340 × 96 × 456 – 1127 mm dle typu Plocha vystavená větru: Aw = 0.034m2 až 0.051m2 dle typu VMX V1 (1 chevron) 0.034m2, VMX V2 (2 chevrons) 0.037m2, VMX V3 (3 chevrons) 0.039m2, VMX V4 (4 chevrons) 0.042m2, VMX V5 (5 chevrons) 0.044m2, VMX V6 (6 chevrons) 0.046m2, VMX V7 (7 chevrons) 0.049m2, VMX V8 (8 chevrons) 0.051m2

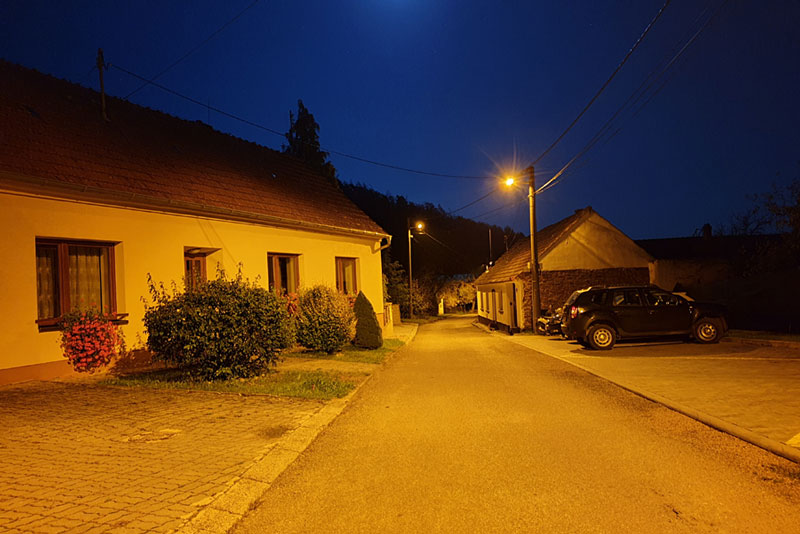

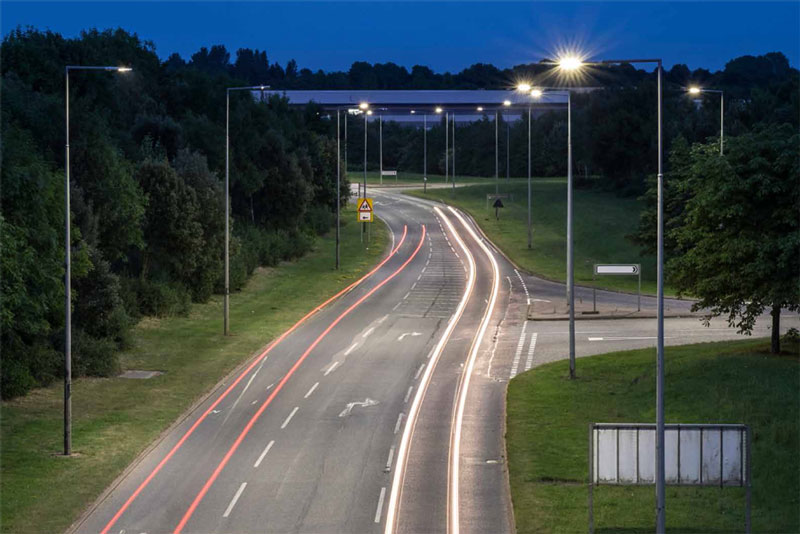

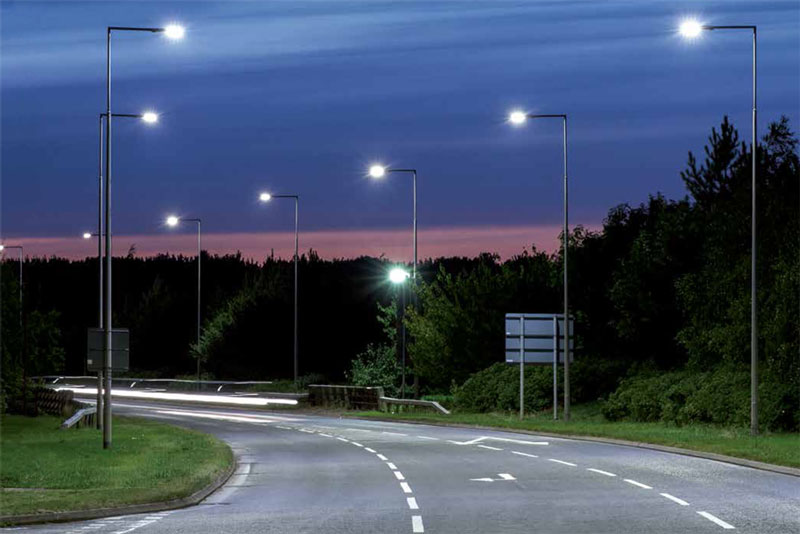

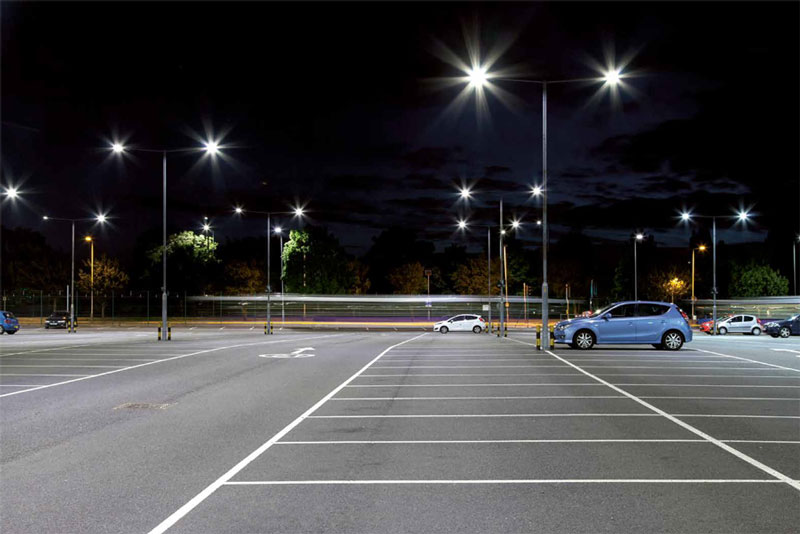

Hmotnost: VMX V1 ( 1 chevron ) ⇒ 6.25 kg, VMX V2 ( 2 chevrons ) ⇒ 7.8 kg, VMX V3 ( 3 chevrons ) ⇒ 9.35 kg (approx.), VMX V4 ( 4 chevrons ) ⇒ 10.9 kg (approx.), VMX V5 ( 5 chevrons ) ⇒ 12.25 kg, VMX V6 ( 6 chevrons ) ⇒ 13.8 kg (approx.), VMX V7 ( 7 chevrons ) ⇒ 15.35 kg, (approx.) VMX V8 ( 8 chevrons ) ⇒ 16.6 kg Příslušenství: fotobuňka Oblast použití: osvětlení náměstí, městských center, parků a obytných zón, dálnice, silnice hlavní i vedlejší, cyklostezky, parkoviště, letiště. nádraží, … Elektrická výbava:
Typová řada Světelný tok Barevná teplota Počet chevrons V-MAX.L024 LED 2000lm 4000K (.V1) V-MAX.L034 LED 3000lm 4000K (.V1) V-MAX.L044 LED 4000lm 4000K (.V1)(.V2) V-MAX.L054 LED 5000lm 4000K (.V1) V-MAX.L064 LED 6000lm 4000K (.V2)(.V3) V-MAX.L074 LED 7000lm 4000K (.V1)(.V2) V-MAX.L084 LED 8000lm 4000K (.V4) V-MAX.L094 LED 9000lm 4000K (.V1)(.V3) V-MAX.L104 LED 10000lm 4000K (.V5) V-MAX.L114 LED 11000lm 4000K (.V2)(.V3) V-MAX.L124 LED 12000lm 4000K (.V4)(.V6) V-MAX.L144 LED 14000lm 4000K (.V2)(.V5)(.V7) V-MAX.L154 LED 15000lm 4000K (.V4) V-MAX.L164 LED 16000lm 4000K (.V3)(.V8) V-MAX.L174 LED 17000lm 4000K (.V6) V-MAX.L184 LED 18000lm 4000K (.V2)(.V5) V-MAX.L204 LED 20000lm 4000K (.V7) V-MAX.L214 LED 20000lm 4000K (.V4) V-MAX.L224 LED 22000lm 4000K (.V6) V-MAX.L234 LED 23000lm 4000K (.V8) V-MAX.L264 LED 26000lm 4000K (.V7) V-MAX.L294 LED 29000lm 4000K (.V8) V-MAX.L023 LED 2000lm 3000K (.V1) V-MAX.L033 LED 3000lm 3000K (.V1) V-MAX.L043 LED 4000lm 3000K (.V1)(.V2) V-MAX.L053 LED 5000lm 3000K (.V1)(.V2)(.V3) V-MAX.L073 LED 7000lm 3000K (.V1)(.V2) V-MAX.L093 LED 9000lm 3000K (.V1) V-MAX.L113 LED 11000lm 3000K (.V2) V-MAX.L143 LED 14000lm 3000K (.V2) V-MAX.L163 LED 16000lm 3000K (.V3) V-MAX.L183 LED 18000lm 3000K (.V2) V-MAX.L213 LED 21000lm 3000K (.V4) V-MAX.L02A LED 2000lm Ambar (.V1) V-MAX.L03A LED 3000lm Ambar (.V1)(.V2) V-MAX.L04A LED 4000lm Ambar (.V1) V-MAX.L05A LED 5000lm Ambar (.V2)(.V3) V-MAX.L06A LED 6000lm Ambar (.V4) V-MAX.L11A LED 11000lm Ambar (.V3)(.V4) V-MAX.L20A LED 20000lm Ambar (.V7) V-MAX.L24A LED 24000lm Ambar (.V8) POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.
-
Certifikace a normy
Certifikace: CE, RoHS, ILAC MRA, Instituto de Astrofisica de Canarias
Optická bezpečnostní norma:
UNE EN 62471: 2009
IEC / TR 6247–2: 2009
Normy EMC:
UNE EN 55015: 2013
UNE EN 61000–3–2: 2006
UNE EN 61000–3–3: 2013
UNE EN 61547: 2009
Svítidlo Standard:
UNE EN 60598–1: 2009
UNE EN 60598–2–3: 2003
Standardní LED modul:
UNE EN 62031: 2009
Norma driver:
UNE EN 62384: 2007
UNE 61347–2–13: 2007
