Popis produktu

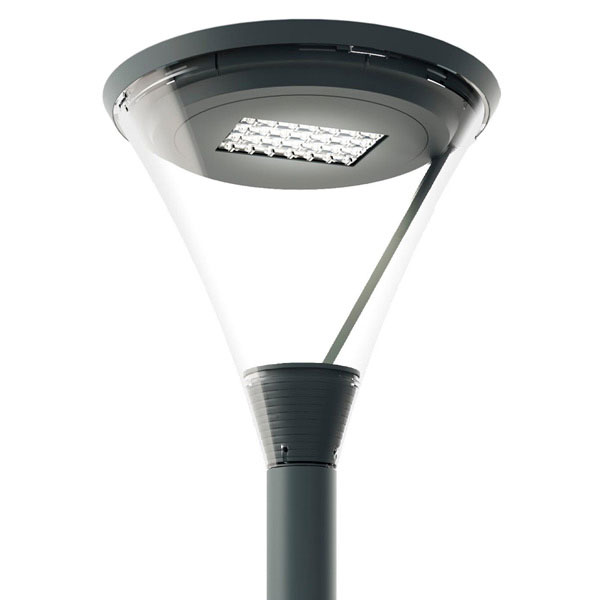

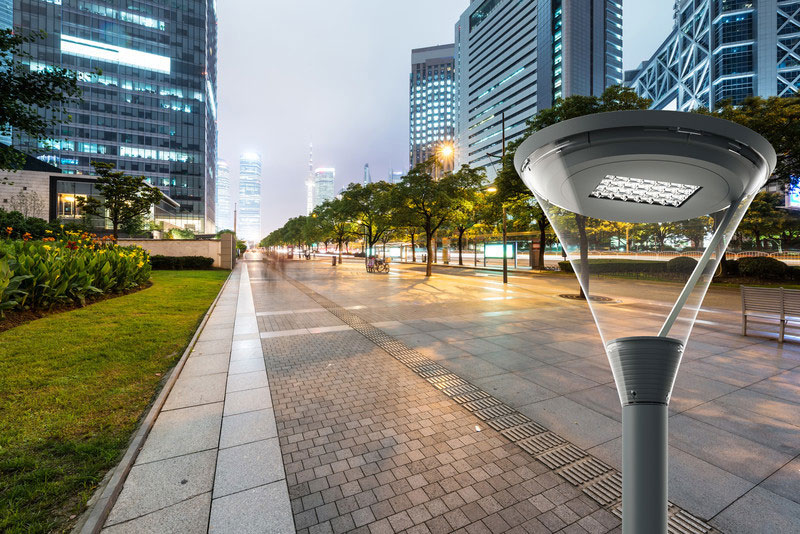

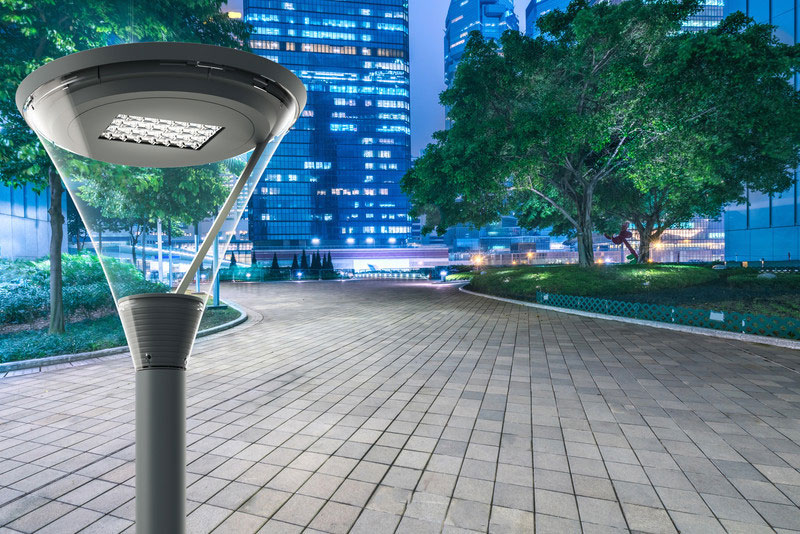

Parkové svítidlo klasického tvaru pro výjimečný vizuální komfort.
C-Line je kuželové svítidlo, které se dokonale přizpůsobuje městským prostředím, jako jsou parky, zahrady, promenády, ulice pro pěší nebo náměstí.
Využívá nejnovější generaci LED s vysokým výkonem a efektivitou, díky které je schopna nabídnout řešení, které řeší důležitost optického výkonu a energetické účinnosti.
Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.
V závislosti na modelu lze integrovat různé typy LED modulů 12, 16, 24 a 32 LED. -
Technické parametry
Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: PC čirý stabilizovaný proti UV záření Horní kryt: zesílený polyamid Spojovací materiál: nerez Optika: Akrylové čočky speciálně určené pro Leds ( PMMA ). 3 druhy optiky .SME1 podélně 70 ° a příčně 40 ° (typ II)
.SMA1 podélně 65 ° a příčně 65 ° (typ VS)
.AMM1 podélně 70 ° a příčně 30/50 ° (typ III)

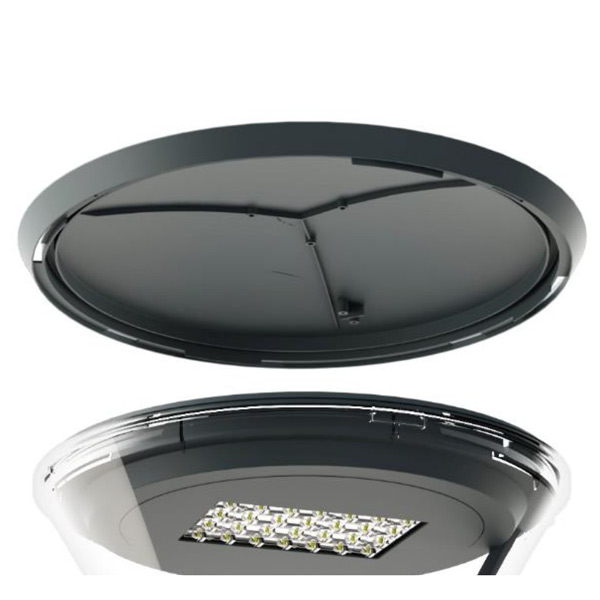

.ALA2 podélně 70 ° a příčně 65 ° (typ IV)Energetická účinnost: >90% Údržba: Přístup k předřadníku v horní části, bez použití nářadí. Světelný zdroj: LED až 131lm/W světelný tok v rozsahu od 1.000 lm až 8.000 lm, , 9–68W Barevná teplota: AMBER 1.750K, 2.200K, 2.700K, 3.000K nebo 4.000K Další barevné teploty na vyžádání Emise světla: ULOR 3,57% Provozní proud: 300 – 650 mA Barevné provedení: RAL 7015 s texturou Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.LSW LED nastavitelný LineSwitch
.LRL LED nastavitelný pomocí linky
.SR Sensor Ready Driver
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: .T1 NEMA Socket .T5 NEMA Socket 5-pin .T7 NEMA Socket 7 pins .TZT Zhaga Socket Smart Ready: Splňuje standard NEMA nebo Zhaga. Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, C.SENS – senzor přítomnosti na sloup U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace
.ONE ControlLux ONE System .BSC ControlLux Basic SystemTepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: na sloup pr. 60×80 mm Doporučená montážní výška: 3 – 6 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK10 Životnost: 100.000 hod ( L90 / B10 ) Ta 25˚C Teplota okolí: Ta –20˚C až +40˚C Odolnost rázové napětí: 10kV 1.2/50us volitelně 20kV Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

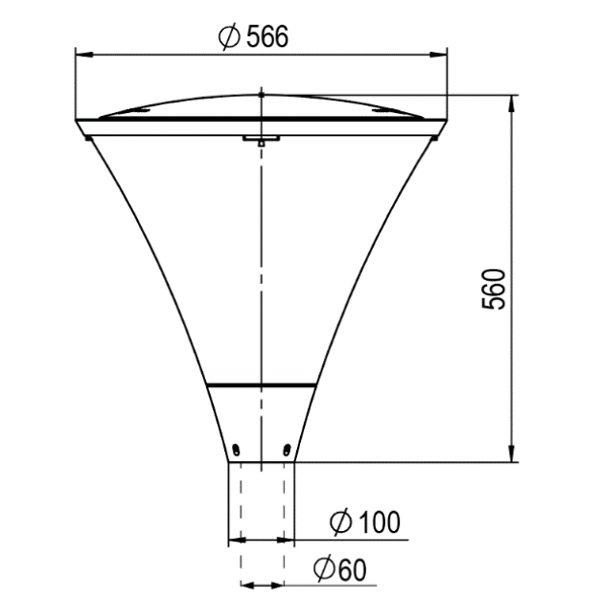

Rozměry: pr. 566 × 560 mm Logistika: Rozměr balení: 600×600×600 mm, 1 pal – 6 ks, rozměr palety: 1200×800×1950 mm, Hmotnost palety: 70 kg Plocha vystavená větru: Aw = 0.17m2 Hmotnost: 7,9 kg Oblast použití: osvětlení náměstí, městských center, parků a zahrad, obytných a pěších zón, … Elektrická výbava:
C-LINE 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0014012A 4000K 12 200 1040lm 9W 116 0,97 0014012C 4000K 12 300 1494lm 13W 119 0,98 0024012E 4000K 12 400 1923lm 16W 118 0,99 0024012G 4000K 12 500 2338lm 20W 117 0,99 0034012I 4000K 12 600 2747lm 24W 115 0,99 0014016A 4000K 16 200 1375lm 12W 118 0,98 0024016C 4000K 16 300 2000lm 16W 124 0,93 0034016E 4000K 16 400 2576lm 21W 123 0,96 0034016G 4000K 16 500 3121lm 26W 121 0,97 0044016I 4000K 16 600 3670lm 31W 119 0,98 0044016K 4000K 16 700 4136lm 36W 115 0,98 0024024A 4000K 24 200 2095lm 17W 123 0,94 0034024C 4000K 24 300 3045lm 23W 130 0,94 0044024E 4000K 24 400 3939lm 30W 130 0,96 0054024G 4000K 24 500 4778lm 38W 127 0,97 0064024I 4000K 24 600 5544lm 45W 124 0,98 0064024K 4000K 24 700 6265lm 52W 120 0,98 0034032A 4000K 32 200 2738lm 21W 129 0,92 0044032C 4000K 32 300 3974lm 30W 131 0,96 0054032E 4000K 32 400 5131lm 40W 130 0,97 0064032G 4000K 32 500 6195lm 49W 127 0,98 0074032I 4000K 32 600 7176lm 58W 123 0,98 0084032K 4000K 32 700 8022lm 68W 118 0,99 C-LINE 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0013012A 3000K 12 200 1006lm 9W 112 0,97 0013012C 3000K 12 300 1436lm 13W 114 0,98 0023012E 3000K 12 400 1842lm 16W 113 0,99 0023012G 3000K 12 500 2227lm 20W 111 0,99 0033012I 3000K 12 600 2607lm 24W 109 0,99 0013016A 3000K 16 200 1318lm 12W 113 0,98 0023016C 3000K 16 300 1896lm 16W 117 0,93 0023016E 3000K 16 400 2453lm 21W 117 0,96 0033016G 3000K 16 500 2959lm 26W 115 0,97 0033016I 3000K 16 600 3429lm 31W 111 0,98 0043016K 3000K 16 700 3864lm 36W 107 0,98 0023024A 3000K 24 200 1998lm 17W 118 0,94 0033024C 3000K 24 300 2908lm 23W 125 0,94 0043024E 3000K 24 400 3730lm 30W 123 0,96 0043024G 3000K 24 500 4482lm 38W 119 0,97 0053024I 3000K 24 600 5174lm 45W 115 0,98 0063024K 3000K 24 700 5807lm 52W 111 0,98 0033032A 3000K 32 200 2697lm 21W 127 0,92 0043032C 3000K 32 300 3888lm 30W 129 0,96 0053032E 3000K 32 400 4969lm 40W 126 0,97 0063032G 3000K 32 500 5952lm 49W 122 0,98 0073032I 3000K 32 600 6841lm 58W 117 0,98 0083032K 3000K 32 700 7609lm 68W 112 0,99 C-LINE 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001G012A 2700K 12 200 979lm 9W 109 0,97 001G012C 2700K 12 300 1394lm 13W 111 0,98 002G012E 2700K 12 400 1784lm 16W 109 0,99 002G012G 2700K 12 500 2159lm 20W 108 0,99 003G012I 2700K 12 600 2526lm 24W 106 0,99 001G016A 2700K 16 200 1295lm 12W 111 0,98 002G016C 2700K 16 300 1867lm 16W 115 0,93 002G016E 2700K 16 400 2389lm 21W 114 0,96 003G016G 2700K 16 500 2882lm 26W 112 0,97 003G016I 2700K 16 600 3375lm 31W 109 0,98 004G016K 2700K 16 700 3803lm 36W 106 0,98 002G024A 2700K 24 200 1972lm 17W 116 0,94 003G024C 2700K 24 300 2842lm 23W 122 0,94 004G024E 2700K 24 400 3653lm 30W 120 0,96 004G024G 2700K 24 500 4413lm 38W 117 0,97 005G024I 2700K 24 600 5100lm 45W 114 0,98 006G024K 2700K 24 700 5761lm 52W 110 0,98 003G032A 2700K 32 200 2577lm 21W 122 0,92 004G032C 2700K 32 300 3710lm 30W 123 0,96 005G032E 2700K 32 400 4759lm 40W 120 0,97 006G032G 2700K 32 500 5721lm 49W 117 0,98 007G032I 2700K 32 600 6601lm 58W 113 0,98 007G032K 2700K 32 700 7377lm 68W 108 0,99 C-LINE 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001B012A 2200K 12 200 904lm 9W 101 0,97 001B012C 2200K 12 300 1272lm 13W 101 0,98 002B012E 2200K 12 400 1632lm 16W 100 0,99 002B012G 2200K 12 500 1969lm 20W 98 0,99 002B012I 2200K 12 600 2294lm 24W 96 0,99 001B016A 2200K 16 200 1184lm 12W 101 0,98 002B016C 2200K 16 300 1679lm 16W 104 0,93 002B016E 2200K 16 400 2173lm 21W 104 0,96 003B016G 2200K 16 500 2617lm 26W 101 0,97 003B016I 2200K 16 600 3018lm 31W 98 0,98 003B016K 2200K 16 700 3394lm 36W 94 0,98 002B024A 2200K 24 200 1794lm 17W 106 0,94 003B024C 2200K 24 300 2576lm 23W 110 0,94 003B024E 2200K 24 400 3305lm 30W 109 0,96 004B024G 2200K 24 500 3964lm 38W 106 0,97 005B024I 2200K 24 600 4554lm 45W 101 0,98 005B024K 2200K 24 700 5100lm 52W 98 0,98 002B032A 2200K 32 200 2422lm 21W 114 0,92 003B032C 2200K 32 300 3443lm 30W 114 0,96 004B032E 2200K 32 400 4402lm 40W 111 0,97 005B032G 2200K 32 500 5264lm 49W 108 0,98 006B032I 2200K 32 600 6021lm 58W 103 0,98 007B032K 2200K 32 700 6683lm 68W 98 0,99 AMBER
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001A012A AMBER 12 200 684lm 9W 76 0,97 001A012C AMBER 12 300 953lm 13W 76 0,98 001A012E AMBER 12 400 1219lm 16W 75 0,99 001A012G AMBER 12 500 1467lm 20W 73 0,99 002A012I AMBER 12 600 1705lm 24W 71 0,99 001A016A AMBER 16 200 896lm 12W 77 0,98 001A016C AMBER 16 300 1258lm 16W 78 0,93 002A016E AMBER 16 400 1623lm 21W 77 0,96 002A016G AMBER 16 500 1950lm 26W 75 0,97 002A016I AMBER 16 600 2243lm 31W 73 0,98 003A016K AMBER 16 700 2500lm 36W 69 0,98 001A024A AMBER 24 200 1358lm 17W 80 0,94 002A024C AMBER 24 300 1930lm 23W 83 0,94 002A024E AMBER 24 400 2469lm 30W 81 0,96 003A024G AMBER 24 500 2953lm 38W 79 0,97 003A024I AMBER 24 600 3385lm 45W 75 0,98 004A024K AMBER 24 700 3758lm 52W 72 0,98 002A032A AMBER 32 200 1833lm 21W 87 0,92 003A032C AMBER 32 300 2580lm 30W 85 0,96 003A032E AMBER 32 400 3289lm 40W 83 0,97 004A032G AMBER 32 500 3922lm 49W 80 0,98 004A032I AMBER 32 600 4476lm 58W 77 0,98 005A032K AMBER 32 700 4923lm 68W 72 0,99 Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění. -
Certifikace a normy
Certifikace: CE, RoHS, NOMO31 ( Mexico ), Retilab ( Colombia )
Osvětlení Normy:
• UNE-EN 60598–1 Luminaires. General requirements and tests.
• UNE-EN 60598–2–3 or 60598–2–5 Luminaires. Particular requirements Street lighting fixtures or projectors.
• UNE-EN 62471: 2009 Photobiological safety of lamps and devices that use lamps.
• UNE-EN 60598. This test can also be included in the safety requirements.
• UNE-EN 61000–3–2. Electromagnetic compatibility (EMC). Part 3–2: Limits. Limits for harmonic current emissions (equipment with 16A input current per phase).
• UNE-EN 61000–3–3. Electromagnetic compatibility (EMC). Part 3: Limits. Section 3: Limitation of voltage variations, voltage fluctuations and flicker in public low voltage supply networks for equipment with current.
• UNE-EN 55015. Limits and methods of measurement of the characteristics related to the radioelectric disturbance of lighting equipment and the like.
• UNE-EN 61547. Equipment for lighting of general use. EMC immunity requirements.
• UNE-EN 62031. LED modules for general lighting. Security requirements This test can also be included in the safety requirements of the luminaire.
• UNE-EN 61347–2–13. Lamp control devices. Part 2–13: Particular requirements for electronic control devices powered by direct current or alternating current for LED modules.
• UNE-EN 62384. Electronic control devices powered by direct current or alternating current for LED modules. Operating requirements
• UNE-EN 13032–4. Photometric test of the luminaire.All measurements carried out in ISO 17025 accredited laboratory
UNE EN 60598–1:2009 a UNE EN 60598–2–3:2003
Driver:
UNE EN 62384:2007 a UNE 61347–2–13:2007
Standardní optická bezpečnost:
UNE EN 62471:2009 e IEC/TR 6247–2:2009
Požadavky na spotřebu svítidel s LED:
IEC – 62722–2–1:2014
Požadavky na výkon standardního modulu LED:
IEC – 62717:2014
Elektromagnetická kompatibilita:
UNE EN 55015:2013,
UNE EN 61000–3–2:2014
UNE EN 61000–3–3:2003
UNE EN 61547:2009
IAC accreditation (Canary Islands Institute of Astrophysics)
