SCL / CityMAX LED

  • Popis produktu

    Designové svítidlo s moderní LED technologií.
    CityMax je koncept moderního osvětlení, který dokonale zapadne do jakéhokoliv městského mobiliáře. Díky inovativnímu designu je vhodný i pro nejnáročnější prostory měst v 21. století.

    Naše LED řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence a nízká spotřeba el. energie.

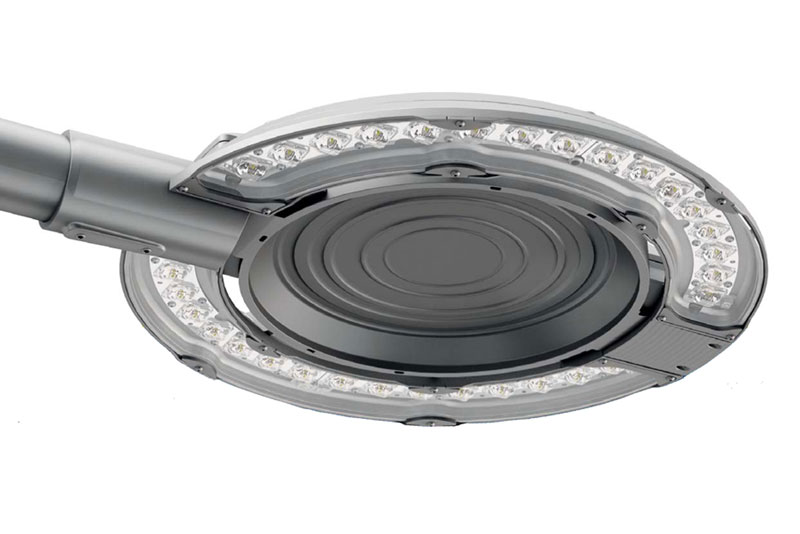

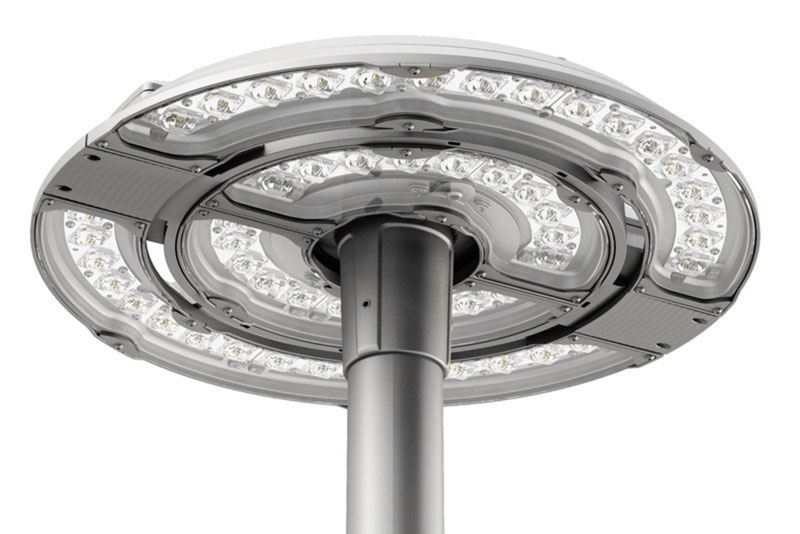

    V závislosti na modelu lze integrovat různé typy krajních modulů 4, 8 a 16 LED a středový modulu 10 LED ( verze 12.000–15.000 lm ).. Tento systém optiky pomáhá v prevenci světelného znečištění.

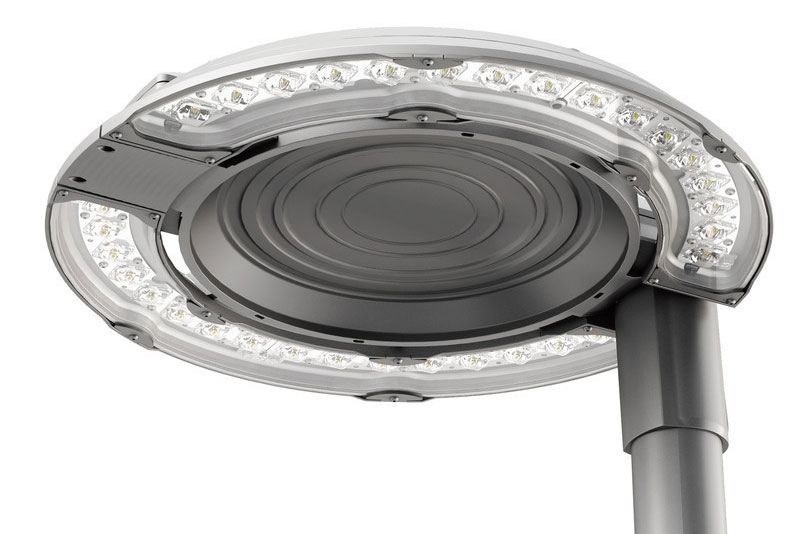

    Kruhový design kolem LED modulů, vytváří příjemné a pohodové osvětlení v nočních hodinách, přičemž nabízející diskrétní a elegantní vzhled přes den.

    Návrh CityMax znamená, že jeho moduly mohou být modernizovány v souladu s budoucí technologií pro maximální energetickou účinnost. Rychlá a snadná výměna.

    Video-prezentace: https://www.youtube.com/…/Vv_mZvAykMg

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Difuzor: temperované sklo 5 mm silné / IK10
    Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Spojovací materiál: nerez

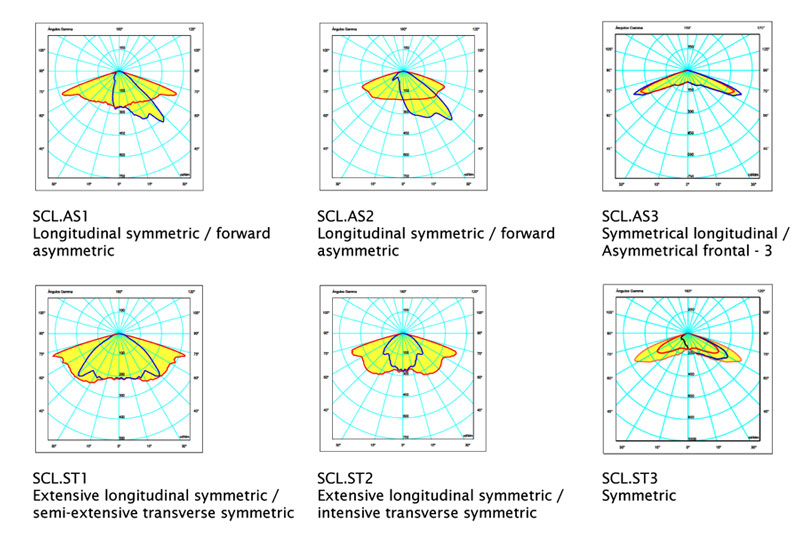

    Optika: 6 druhů optik – 3 symetrické verze (.ST1, ST2 a ST3), 3 asymetrické verze (.AS1, AS2 a AS3). Akrylové čočky speciálně určené pro Leds PMMA.
    Energetická účinnost: >90%
    Údržba: Přístup k předřadníku v horní část, bez použití nářadí.
    Světelný zdroj: LED světelný tok v rozsahu od 2.200 lm až 15.000 lm ( až 133 lm/W ), barevná teplota 3.000K ( teple bílá Ra 80 ), 4.000 K ( neutrální bílá Ra 70 ) nebo 1.700K popřípadě 2.200K ( AMBER Ra 40 – Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy např. 2.700K na vyžádání.

    AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.

    Emise světla: ULOR: Symetrická 0,03%. Asymetrický 0,00%.
    Provozní proud: 300 – 1050 mA
    Barevné provedení: C9 (RAL 9006), C7 (RAL 9005), C6 (RAL 7035), C4 (RAL 7011), C1 (RAL 9016). Další barvy RAL za příplatek.
    Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

    .L1N LED 1 úroveň
    .LRC napěťová regulace 170 – 250V ( Reverberi )
    .LRD regulace Dali
    .ANF regulace 1–10V
    .LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
    .LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
    .LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
    .LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
    .CLO Konstantní světelný tok
    S-REG Není programováno
    CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
    CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
    CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
    Výběr dle požadavku, kontaktujte obchodní oddělení.

    SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65
    Smart Ready: Splňuje standard NEMA.

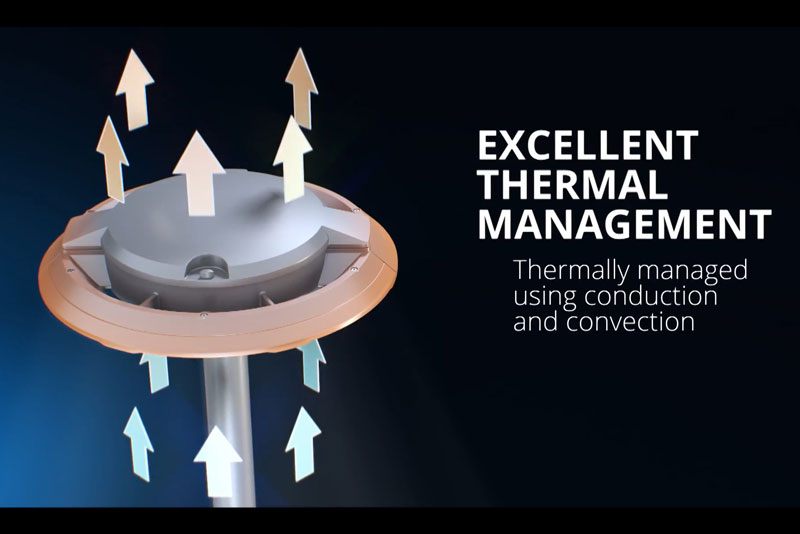

    Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii.

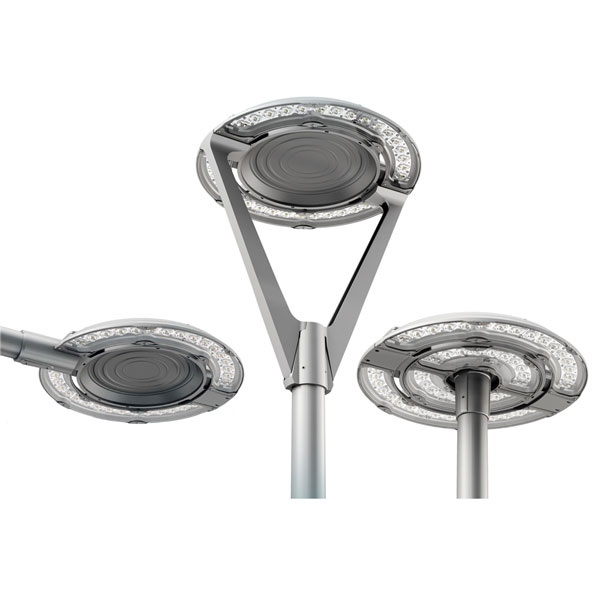

    Montáž: na sloup průměr 60×100 mm, 76×125 mm VB. Na sloup průměr 60–76×100 mm PT, CP. Na výložník průměr 34–42–48–60×100 mm SE.
    Nastavení sklonu: –10 ° až + 10 ° po kroku 2,5 ° dle typu držáku SE a PT
    Doporučená montážní výška: 4 – 14 m
    Třída ochrany: I nebo II
    Napájecí napětí: 220 – 240V 50–60Hz
    Účiník > 0,9
    Celkové harmonické zkreslení <20%.
    Krytí: IP 66 IK10
    Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku.
    Životnost: 100.000 hod ( L80 / B10 ) Ta 25˚C
    Teplota okolí: Ta –40˚C až +50˚C
    Odolnost rázové napětí: 10kV 1.2/50us Volitelně 20 kV

    Maximální vybíjecí proud (8/20) 10 kA.
    Maximální provozní napětí (LN) 320 V.
    Maximální provozní napětí (L / N-GND) 400 V.
    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

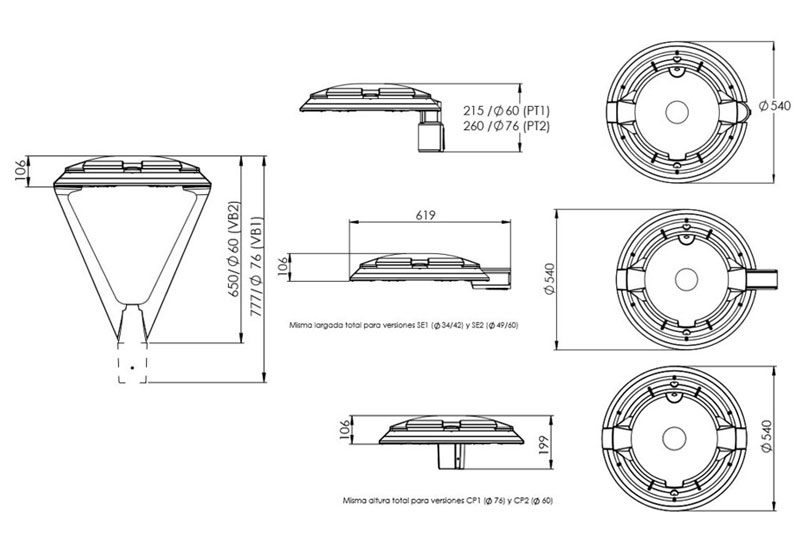

    Rozměry: průměr 540mm x 106 mm nebo průměr 540 × 777 mm dle typu
    Plocha vystavená větru: VB:0,10m2 CP, PT, SE: 0,05m2
    Hmotnost: Upevnění SE2 / PT2 modul 1: 10.035 kg.
      Upevnění SE2 / PT2 2 moduly: 12,565 kg.
      CP2 upevnění 1 modul: 10.165 kg.
      CP2 upevnění 2 moduly: 12695 kg.
      VB2 upevnění 1 modul: 12.547 kg.
      VB2 upevnění 2 moduly: 15,077 kg.
    Příslušenství: fotobuňka, senzor přítomnosti na sloup, ..

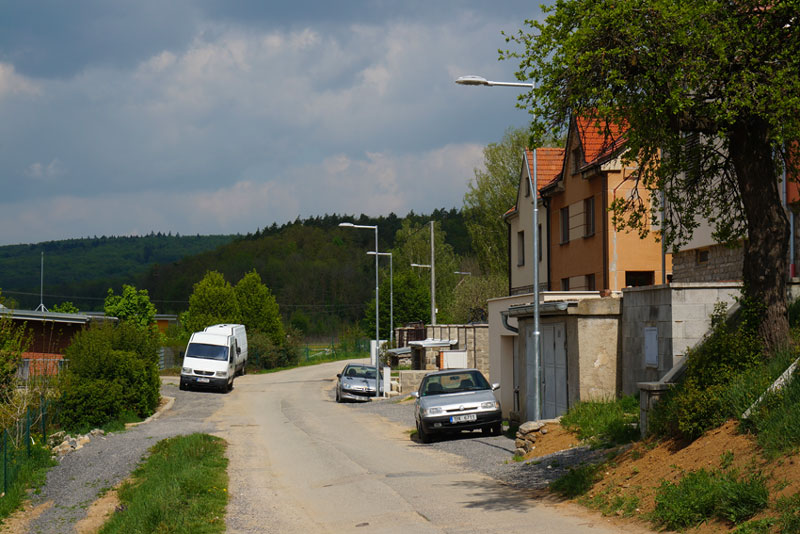

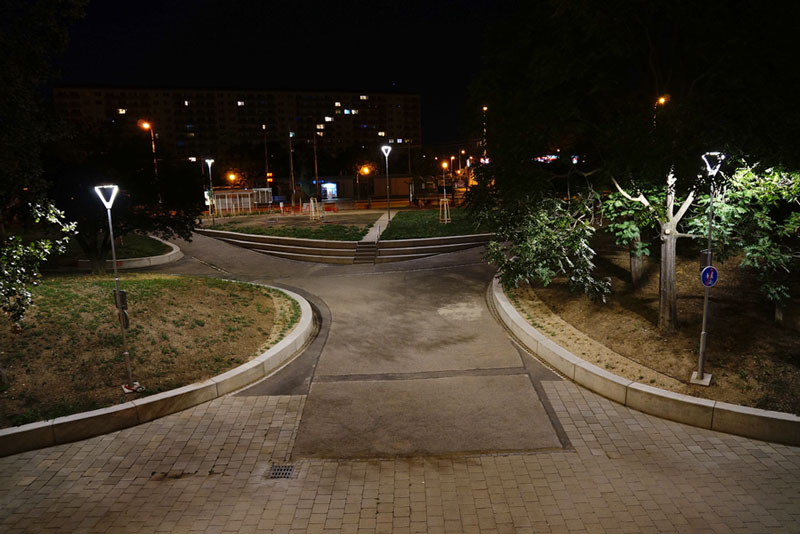

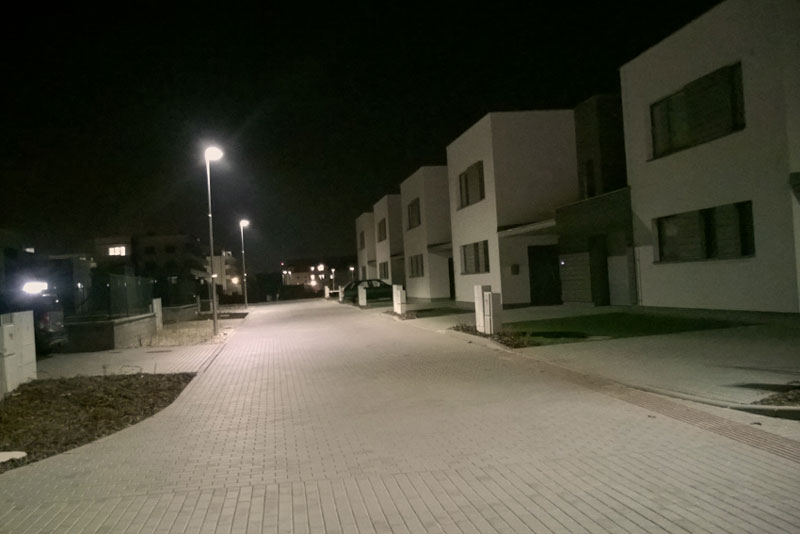

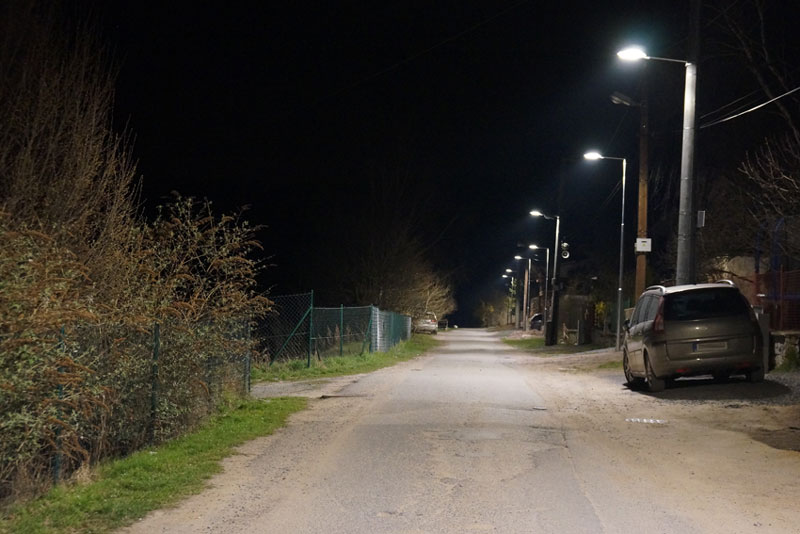

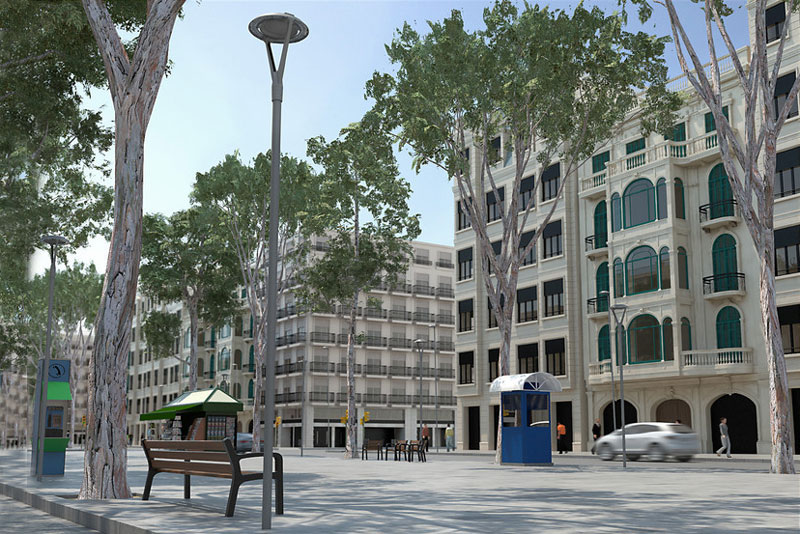

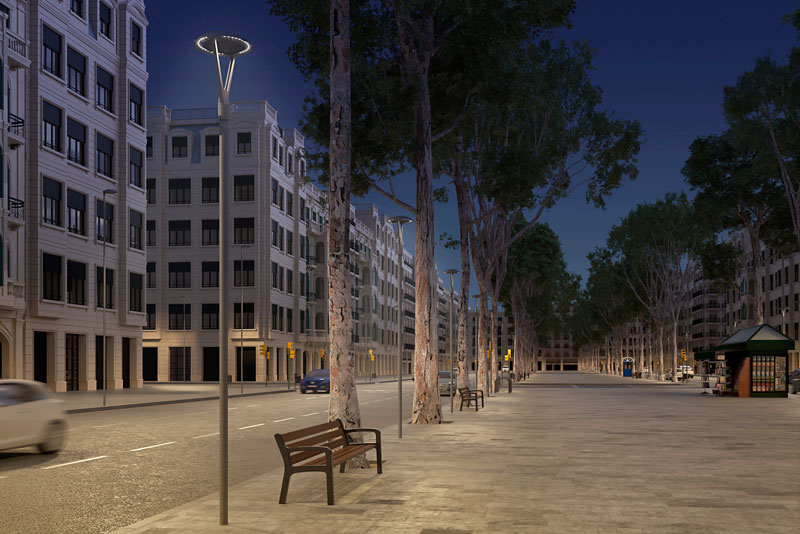

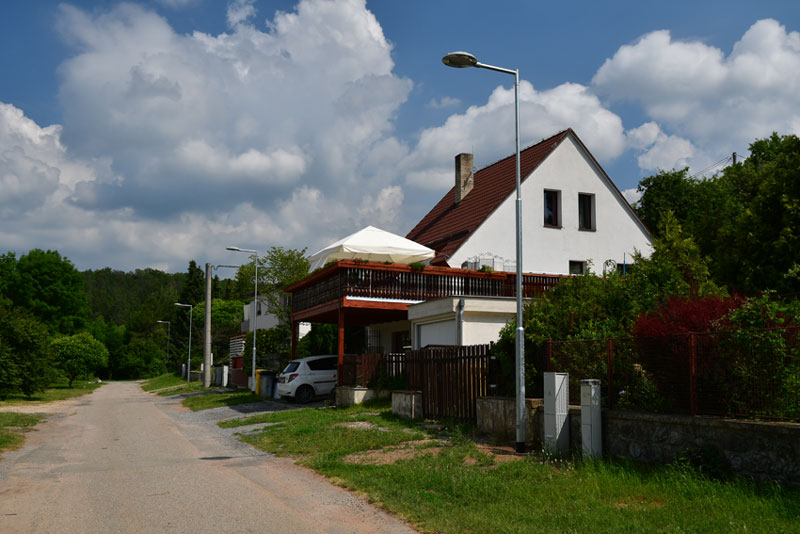

    Oblast použití: osvětlení náměstí, městských center, parků, zahrad, obytných a pěších zón, silnice, parkoviště, kruhové objezdy, cyklostezky, nádraží, …

    Elektrická výbava:
    3 symetrické verze (.ST1, ST2 a ST3), 2 asymetrické verze (.AS1, AS2 a AS3).

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    SCL.L024.AS1 4000K     1992lm 19W
    SCL.L034.AS1 4000K     2982lm 25W
    SCL.L044.AS1 4000K     3985lm 36W
    SCL.L054.AS1 4000K     4986lm 42W
    SCL.L064.AS1 4000K     5960lm 51W
    SCL.L074.AS1 4000K     6981lm 61W
    SCL.L094.AS1 4000K     8854lm 78W
    SCL.L0124.AS1 4000K     11910lm 104W
    SCL.L0154.AS1 4000K     14915lm 140W
    SCL.L024.AS2 4000K     1987lm 19W
    SCL.L034.AS2 4000K     2990lm 25W
    SCL.L044.AS2 4000K     4000lm 36W
    SCL.L054.AS2 4000K     5099lm 42W
    SCL.L064.AS2 4000K     6098lm 51W
    SCL.L074.AS2 4000K     7147lm 61W
    SCL.L094.AS2 4000K     9077lm 78W
    SCL.L0124.AS2 4000K     12000lm 104W
    SCL.L0154.AS2 4000K     14964lm 140W
    SCL.L024HE.AS3 4000K     1841lm 16W
    SCL.L024.AS3 4000K     1957lm 18W
    SCL.L034.AS3 4000K     2796lm 25W
    SCL.L044HE.AS3 4000K     3935lm 33W
    SCL.L044.AS3 4000K     3750lm 35W
    SCL.L054.AS3 4000K     4811lm 41W
    SCL.L064.AS3 4000K     5741lm 49W
    SCL.L074.AS3 4000K     6734lm 59W
    SCL.L094.AS3 4000K     8593lm 79W
    SCL.L0124.AS3 4000K     11586lm 101W
    SCL.L0154.AS3 4000K     14435lm 135W
    SCL.L024.ST1 4000K     2032lm 19W
    SCL.L034.ST1 4000K     3041lm 25W
    SCL.L044.ST1 4000K     4064lm 36W
    SCL.L054.ST1 4000K     5081lm 42W
    SCL.L064.ST1 4000K     6072lm 51W
    SCL.L074.ST1 4000K     7113lm 61W
    SCL.L094.ST1 4000K     9021lm 78W
    SCL.L0124.ST1 4000K     12146lm 104W
    SCL.L0154.ST1 4000K     15212lm 140W
    SCL.L024.ST2 4000K     1990lm 19W
    SCL.L034.ST2 4000K     2979lm 25W
    SCL.L044.ST2 4000K     3981lm 36W
    SCL.L054.ST2 4000K     4981lm 42W
    SCL.L064.ST2 4000K     5954lm 51W
    SCL.L074.ST2 4000K     6974lm 61W
    SCL.L094.ST2 4000K     8845lm 78W
    SCL.L0124.ST2 4000K     11879lm 104W
    SCL.L0154.ST2 4000K     14890lm 140W
    SCL.L024.ST3 4000K     1919lm 19W
    SCL.L034.ST3 4000K     2875lm 25W
    SCL.L044.ST3 4000K     3843lm 36W
    SCL.L054.ST3 4000K     4821lm 42W
    SCL.L064.ST3 4000K     5762lm 51W
    SCL.L074.ST3 4000K     6751lm 61W
    SCL.L094.ST3 4000K     8564lm 78W
    SCL.L0124.ST3 4000K     11487lm 104W
    SCL.L0154.ST3 4000K     14380lm 140W
    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    SCL.L023.AS1 3000K     1990lm 23W
    SCL.L033.AS1 3000K     2986lm 30W
    SCL.L043.AS1 3000K     3977lm 46W
    SCL.L053.AS1 3000K     4988lm 50W
    SCL.L063.AS1 3000K     6233lm 64W
    SCL.L073.AS1 3000K     6983lm 74.5W
    SCL.L093.AS1 3000K     8787lm 98.5W
    SCL.L0123.AS1 3000K     11963lm 131W
    SCL.L023HE.AS2 3000K     2020lm 20W
    SCL.L023.AS2 3000K     1985lm 23W
    SCL.L033.AS2 3000K     2986lm 30W
    SCL.L043HE.AS2 3000K     3998lm 39W
    SCL.L043.AS2 3000K     3977lm 46.5W
    SCL.L053.AS2 3000K     4990lm 50W
    SCL.L063.AS2 3000K     6235lm 64W
    SCL.L073.AS2 3000K     6985lm 74.5W
    SCL.L093.AS2 3000K     8789lm 98.4W
    SCL.L0123.AS2 3000K     11993lm 131W
    SCL.L023.ST1 3000K     2030lm 23W
    SCL.L033.ST1 3000K     3055lm 30W
    SCL.L043.ST1 3000K     4062lm 46W
    SCL.L053.ST1 3000K     5081lm 50W
    SCL.L063.ST1 3000K     6349lm 64W
    SCL.L073.ST1 3000K     7114lm 74.5W
    SCL.L093.ST1 3000K     8951lm 98.4W
    SCL.L0123.ST1 3000K     12201lm 131W
    SCL.L023.ST2 3000K     1988lm 23W
    SCL.L033.ST2 3000K     2992lm 30W
    SCL.L043HE.ST2 3000K     4000lm 39W
    SCL.L043.ST2 3000K     3979lm 46W
    SCL.L053.ST2 3000K     4983lm 50W
    SCL.L063.ST2 3000K     6227lm 64W
    SCL.L073.ST2 3000K     6976lm 74.5W
    SCL.L093.ST2 3000K     8779lm 98.4W
    SCL.L0123.ST2 3000K     11931lm 131W
    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    SCL.L02A.AS1 AMBER     1770lm 26W
    SCL.L03A.AS1 AMBER     2988lm 34W
    SCL.L04A.AS1 AMBER     3513lm 52W
    SCL.L05A.AS1 AMBER     4982lm 63W
    SCL.L06A.AS1 AMBER     5989lm 80W
    SCL.L07A.AS1 AMBER     6813lm 97W
    SCL.L09A.AS1 AMBER     8976lm 119W
    SCL.L012A.AS1 AMBER     10749lm 150W
    SCL.L02A.AS2 AMBER     1766lm 26W
    SCL.L03A.AS2 AMBER     2980lm 34W
    SCL.L04A.AS2 AMBER     3522lm 52W
    SCL.L05A.AS2 AMBER     4994lm 63W
    SCL.L06A.AS2 AMBER     6004lm 80W
    SCL.L07A.AS2 AMBER     6831lm 97W
    SCL.L09A.AS2 AMBER     9000lm 119W
    SCL.L012A.AS2 AMBER     10776lm 150W
    SCL.L02A.ST1 AMBER     1805lm 26W
    SCL.L03A.ST1 AMBER     3047lm 34W
    SCL.L04A.ST1 AMBER     3583lm 52W
    SCL.L05A.ST1 AMBER     5081lm 63W
    SCL.L06A.ST1 AMBER     6108lm 80W
    SCL.L07A.ST1 AMBER     6949lm 97W
    SCL.L09A.ST1 AMBER     9155lm 119W
    SCL.L012A.ST1 AMBER     10963lm 150W
    SCL.L02A.ST2 AMBER     1768lm 26W
    SCL.L03A.ST2 AMBER     2985lm 34W
    SCL.L04A.ST2 AMBER     3509lm 52W
    SCL.L05A.ST2 AMBER     4977lm 63W
    SCL.L06A.ST2 AMBER     5983lm 80W
    SCL.L07A.ST2 AMBER     6806lm 97W
    SCL.L09A.ST2 AMBER     8946lm 119W
    SCL.L012A.ST2 AMBER     10739lm 150W

    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Osvětlení Normy:

    Certifikace: CE, RoHS, ILAC MRA

    • Standardy svítidla:
    UNE EN 60598–1:2009
    UNE EN 60598–2–5:1999
    • Normy driver:
    UNE EN 62384:2007
    UNE 61347–2–13: 2007
    • Optické bezpečnostní normy:
    UNE EN 62471:2009
    IEC/TR 6247–2:2009
    • Požadavky na LED svítidla:
    IEC – 62722–2–1:2014
    • Požadavky na výkon LED modulů:
    IEC – 62717:2014
    • Elektromagnetická kompatibilita:
    UNE EN 55015:2013
    UNE EN 61000–3–2:2014
    UNE EN 61000–3–3:2013
