C-LINE LED Gen4

  • Popis produktu

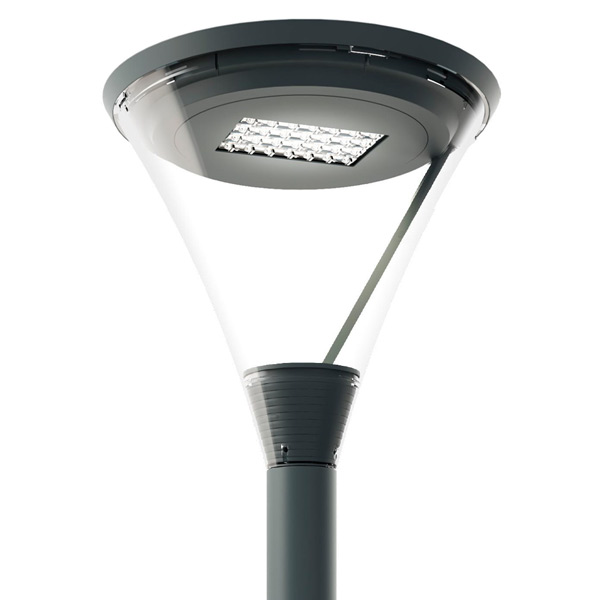

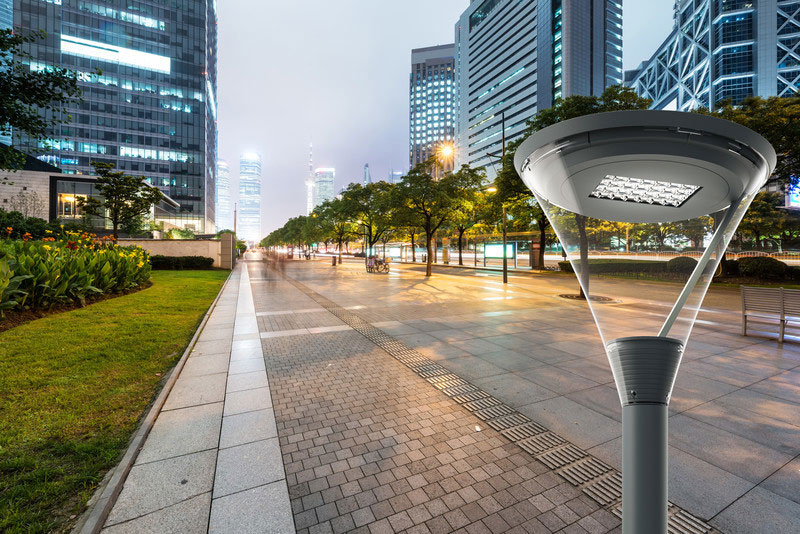

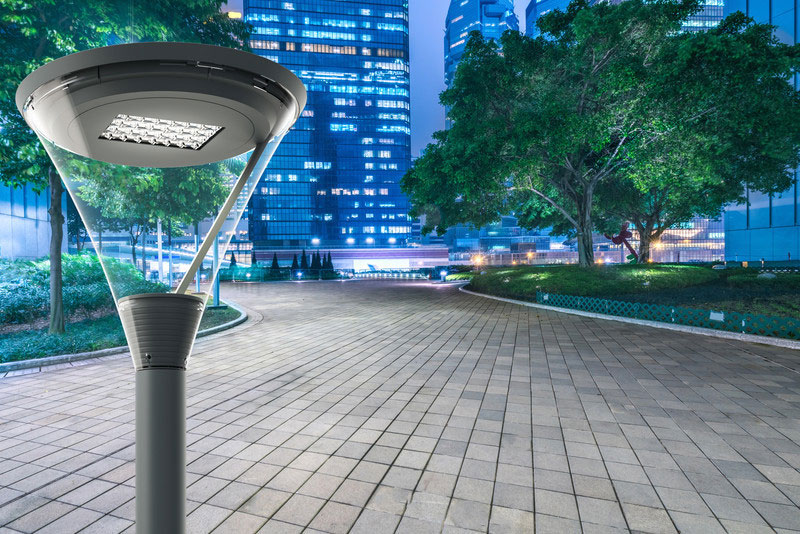

    Parkové svítidlo klasického tvaru pro výjimečný vizuální komfort.

    C-Line je kuželové svítidlo, které se dokonale přizpůsobuje městským prostředím, jako jsou parky, zahrady, promenády, ulice pro pěší nebo náměstí.

    Využívá nejnovější generaci LED s vysokým výkonem a efektivitou, díky které je schopna nabídnout řešení, které řeší důležitost optického výkonu a energetické účinnosti.

    Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.
    V závislosti na modelu lze integrovat různé typy LED modulů 12, 16, 24 a 32 LED.

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Difuzor: PC čirý stabilizovaný proti UV záření
    Horní kryt: zesílený polyamid
    Spojovací materiál: nerez

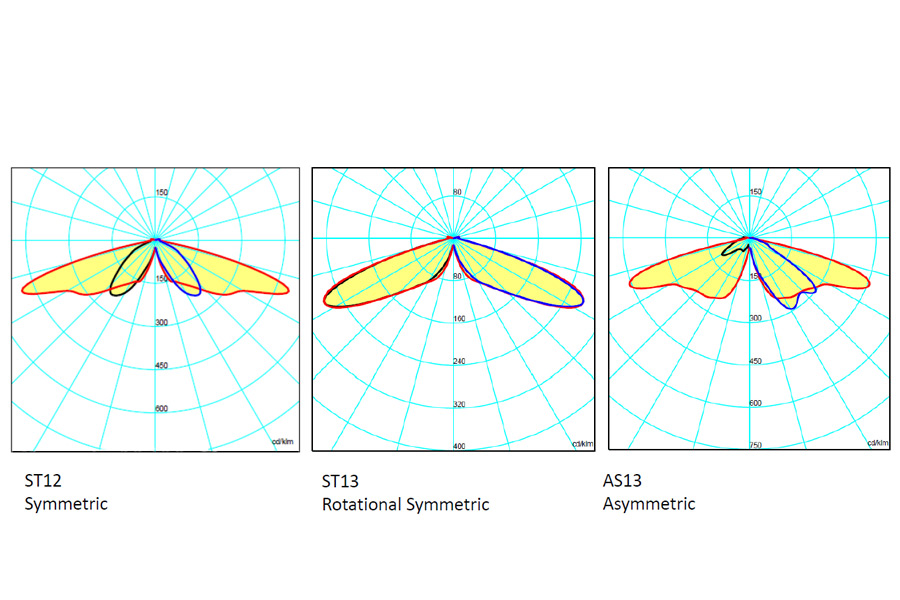

    Optika: Akrylové čočky speciálně určené pro Leds ( PMMA ). 3 druhy optiky

    .SME1 podélně 70 ° a příčně 40 ° (typ II)
    .SMA1 podélně 65 ° a příčně 65 ° (typ VS)
    .AMM1 podélně 70 ° a příčně 30/50 ° (typ III)

    Energetická účinnost: >90%

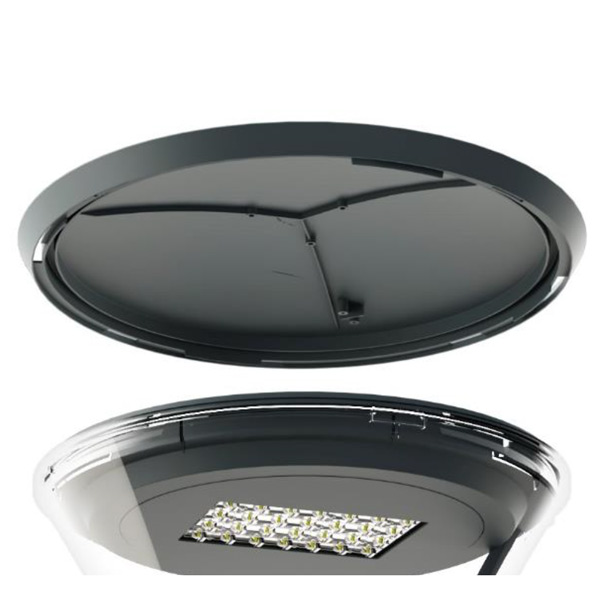

    Údržba: Přístup k předřadníku v horní části, bez použití nářadí.
    Světelný zdroj: LED až 131lm/W světelný tok v rozsahu od 1.000 lm až 8.000 lm, , 10–69W
    Barevná teplota: AMBER 1.750K, 2.200K, 2.700K, 3.000K nebo 4.000K Další barevné teploty na vyžádání
    Emise světla: ULOR 3,57%
    Provozní proud: 300 – 650 mA
    Barevné provedení: RAL 7015 s texturou
    Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

    .L1N LED 1 úroveň
    .LRC napěťová regulace 170 – 250V ( Reverberi )
    .LRD regulace Dali
    .ANF regulace 1–10V
    .LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
    .LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
    .LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
    .LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
    .LSW LED nastavitelný LineSwitch
    .LRL LED nastavitelný pomocí linky
    .SR Sensor Ready Driver
    .CLO Konstantní světelný tok
    S-REG Není programováno
    CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
    CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
    CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
    Výběr dle požadavku, kontaktujte obchodní oddělení.

    SMART Interface: .T1 NEMA Socket .T5 NEMA Socket 5-pin .T7 NEMA Socket 7 pins .TZT Zhaga Socket
    Smart Ready: Splňuje standard NEMA nebo Zhaga.
    Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, C.SENS – senzor přítomnosti na sloup

    U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace
    .ONE ControlLux ONE System .BSC ControlLux Basic System

    Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii.
    Montáž: na sloup pr. 60×80 mm
    Doporučená montážní výška: 3 – 6 m
    Třída ochrany: I nebo II
    Napájecí napětí: 220 – 240V 50–60Hz
    Účiník > 0,9
    Celkové harmonické zkreslení <20%.
    Krytí: IP 66 IK10
    Životnost: 100.000 hod ( L90 / B10 ) Ta 25˚C
    Teplota okolí: Ta –20˚C až +40˚C
    Odolnost rázové napětí: 10kV 1.2/50us volitelně 20kV

    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

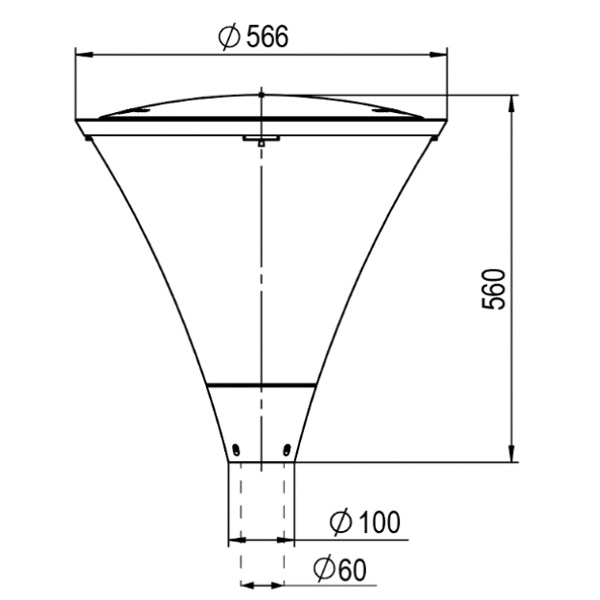

    Rozměry: pr. 566 × 560 mm
    Logistika: Rozměr balení: 600×600×600 mm, 1 pal – 6 ks, rozměr palety: 1200×800×1950 mm, Hmotnost palety: 70 kg
    Plocha vystavená větru: Aw = 0.17m2
    Hmotnost: 7,9 kg

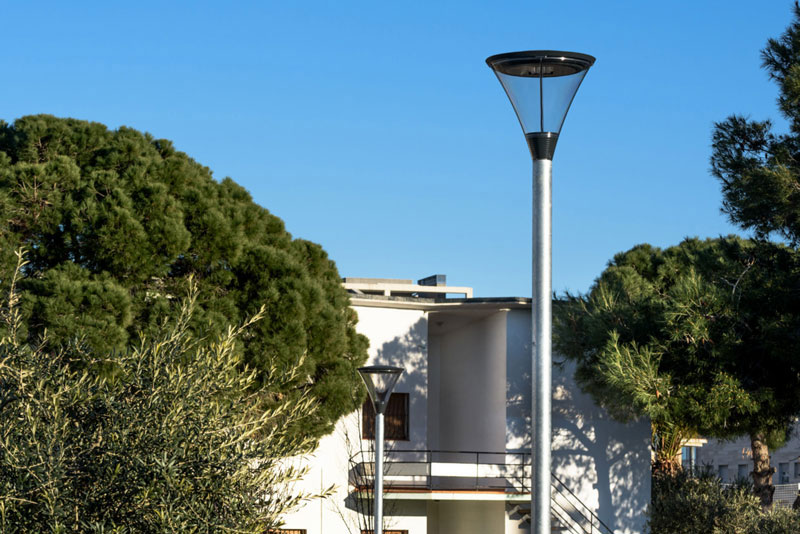

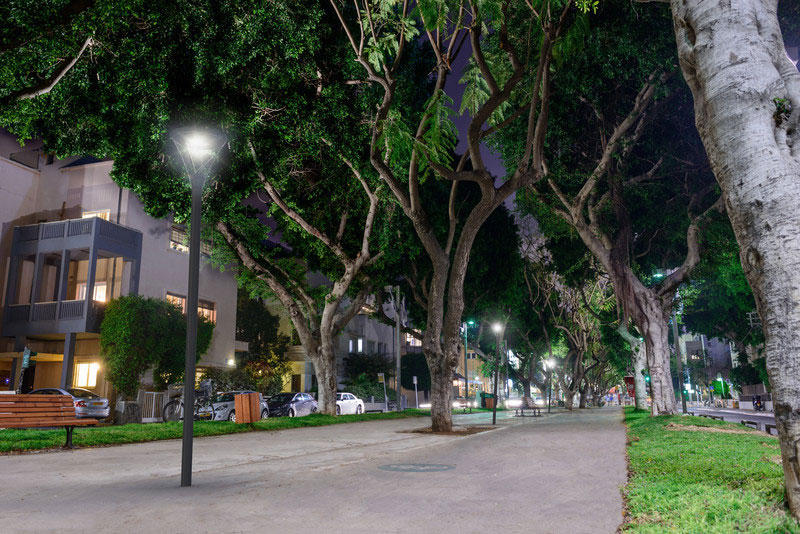

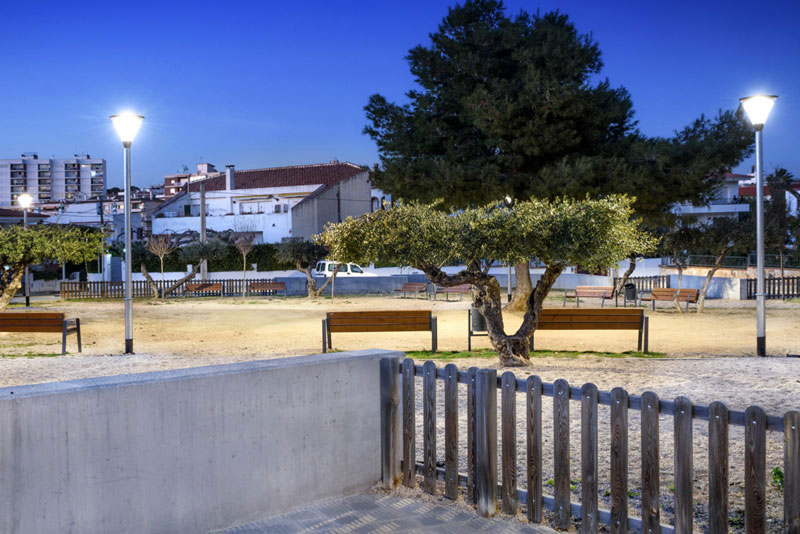

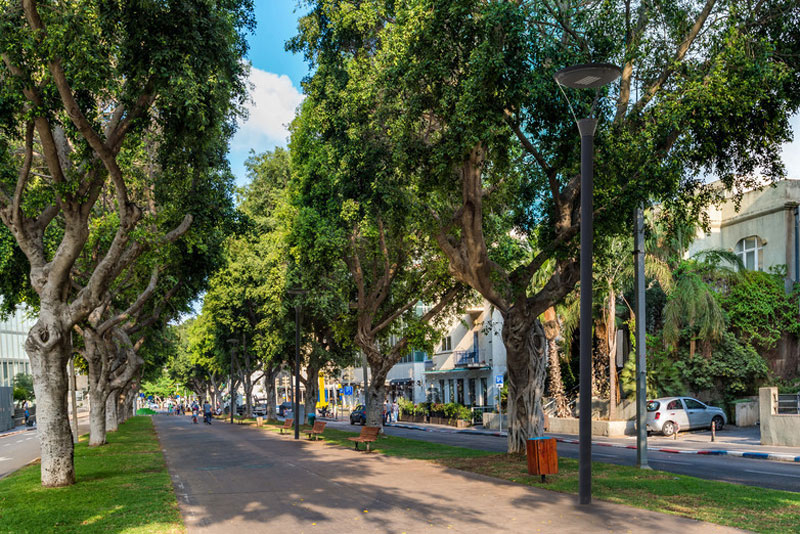

    Oblast použití: osvětlení náměstí, městských center, parků a zahrad, obytných a pěších zón, …

    Elektrická výbava:

    Typ Barevná teplota Světelný tok Příkon
    CLI.4.L01A.AMM1 1750 K – AMBER 1204 lm 16,3W
    CLI.4.L01A.SMA1 1750 K – AMBER 1259 lm 16,3W
    CLI.4.L01A.SME1 1750 K – AMBER 1234 lm 16,3W
    CLI.4.L02AH.AMM1 1750 K – AMBER 2170 lm 26,9W
    CLI.4.L02AH.SMA1 1750 K – AMBER 2260 lm 26,9W
    CLI.4.L02AH.SME1 1750 K – AMBER 2215 lm 26,9W
    CLI.4.L02A.AMM1 1750 K – AMBER 2090 lm 28,7W
    CLI.4.L02A.SMA1 1750 K – AMBER 2188 lm 28,7W
    CLI.4.L02A.SME1 1750 K – AMBER 2137 lm 28,7W
    CLI.4.L03AH.AMM1 1750 K – AMBER 2898 lm 35,3W
    CLI.4.L03AH.SMA1 1750 K – AMBER 3018 lm 35,3W
    CLI.4.L03AH.SME1 1750 K – AMBER 2958 lm 35,3W
    CLI.4.L03A.AMM1 1750 K – AMBER 3162 lm 41,4W
    CLI.4.L03A.SMA1 1750 K – AMBER 3310 lm 41,4W
    CLI.4.L03A.SME1 1750 K – AMBER 3232 lm 41,4W
    CLI.4.L04A.AMM1 1750 K – AMBER 3886 lm 49,6W
    CLI.4.L04A.SMA1 1750 K – AMBER 4064 lm 49,6W
    CLI.4.L04A.SME1 1750 K – AMBER 3979 lm 49,6W
    CLI.4.L05A.AMM1 1750 K – AMBER 4888 lm 68,9W
    CLI.4.L05A.SMA1 1750 K – AMBER 5130 lm 68,9W
    CLI.4.L05A.SME1 1750 K – AMBER 4976 lm 68,9W
    CLI.4.L012B.AMM1 2200 K 1259 lm 12,6W
    CLI.4.L012B.SMA1 2200 K 1318 lm 12,6W
    CLI.4.L012B.SME1 2200 K 1286 lm 12,6W
    CLI.4.L022BH.AMM1 2200 K 1917 lm 18,7W
    CLI.4.L022BH.SMA1 2200 K 1996 lm 18,7W
    CLI.4.L022BH.SME1 2200 K 1956 lm 18,7W
    CLI.4.L022B.AMM1 2200 K 2114 lm 21,9W
    CLI.4.L022B.SMA1 2200 K 2213 lm 21,9W
    CLI.4.L022B.SME1 2200 K 2161 lm 21,9W
    CLI.4.L032BH.AMM1 2200 K 2910 lm 26,9W
    CLI.4.L032BH.SMA1 2200 K 3031 lm 26,9W
    CLI.4.L032BH.SME1 2200 K 2970 lm 26,9W
    CLI.4.L032B.AMM1 2200 K 2991 lm 31,4W
    CLI.4.L032B.SMA1 2200 K 3142 lm 31,4W
    CLI.4.L032B.SME1 2200 K 3045 lm 31,4W
    CLI.4.L042BH.AMM1 2200 K 3885 lm 35,3W
    CLI.4.L042BH.SMA1 2200 K 4046 lm 35,3W
    CLI.4.L042BH.SME1 2200 K 3965 lm 35,3W
    CLI.4.L042B.AMM1 2200 K 3927 lm 37,7W
    CLI.4.L042B.SMA1 2200 K 4108 lm 37,7W
    CLI.4.L042B.SME1 2200 K 4022 lm 37,7W
    CLI.4.L052BH.AMM1 2200 K 4781 lm 44,6W
    CLI.4.L052BH.SMA1 2200 K 4987 lm 44,6W
    CLI.4.L052BH.SME1 2200 K 4892 lm 44,6W
    CLI.4.L052B.AMM1 2200 K 5064 lm 52,5W
    CLI.4.L052B.SMA1 2200 K 5314 lm 52,5W
    CLI.4.L052B.SME1 2200 K 5155 lm 52,5W
    CLI.4.L062B.AMM1 2200 K 5968 lm 59,2W
    CLI.4.L062B.SMA1 2200 K 6268 lm 59,2W
    CLI.4.L062B.SME1 2200 K 6075 lm 59,2W
    CLI.4.L072B.AMM1 2200 K 6636 lm 68,9W
    CLI.4.L072B.SMA1 2200 K 6963 lm 68,9W
    CLI.4.L072B.SME1 2200 K 6755 lm 68,9W
    CLI.4.L012G.AMM1 2700 K 1176 lm 10,8W
    CLI.4.L012G.SMA1 2700 K 1229 lm 10,8W
    CLI.4.L012G.SME1 2700 K 1199 lm 10,8W
    CLI.4.L022GH.AMM1 2700 K 2110 lm 18,7W
    CLI.4.L022GH.SMA1 2700 K 2197 lm 18,7W
    CLI.4.L022GH.SME1 2700 K 2153 lm 18,7W
    CLI.4.L022G.AMM1 2700 K 2139 lm 20,0W
    CLI.4.L022G.SMA1 2700 K 2238 lm 20,0W
    CLI.4.L022G.SME1 2700 K 2191 lm 20,0W
    CLI.4.L032GH.AMM1 2700 K 3202 lm 26,9W
    CLI.4.L032GH.SMA1 2700 K 3335 lm 26,9W
    CLI.4.L032GH.SME1 2700 K 3268 lm 26,9W
    CLI.4.L032G.AMM1 2700 K 3098 lm 28,7W
    CLI.4.L032G.SMA1 2700 K 3243 lm 28,7W
    CLI.4.L032G.SME1 2700 K 3166 lm 28,7W
    CLI.4.L042GH.AMM1 2700 K 3672 lm 30,6W
    CLI.4.L042GH.SMA1 2700 K 3845 lm 30,6W
    CLI.4.L042GH.SME1 2700 K 3750 lm 30,6W
    CLI.4.L042G.AMM1 2700 K 4013 lm 34,2W
    CLI.4.L042G.SMA1 2700 K 4186 lm 34,2W
    CLI.4.L042G.SME1 2700 K 4106 lm 34,2W
    CLI.4.L052GH.AMM1 2700 K 4702 lm 40,0W
    CLI.4.L052GH.SMA1 2700 K 4915 lm 40,0W
    CLI.4.L052GH.SME1 2700 K 4819 lm 40,0W
    CLI.4.L052G.AMM1 2700 K 5055 lm 45,0W
    CLI.4.L052G.SMA1 2700 K 5310 lm 45,0W
    CLI.4.L052G.SME1 2700 K 5145 lm 45,0W
    CLI.4.L062G.AMM1 2700 K 6119 lm 54,4W
    CLI.4.L062G.SMA1 2700 K 6405 lm 54,4W
    CLI.4.L062G.SME1 2700 K 6254 lm 54,4W
    CLI.4.L072G.AMM1 2700 K 6950 lm 64,0W
    CLI.4.L072G.SMA1 2700 K 7278 lm 64,0W
    CLI.4.L072G.SME1 2700 K 7082 lm 64,0W
    CLI.4.L013.AMM1 3000 K 1213 lm 10,8W
    CLI.4.L013.SMA1 3000 K 1268 lm 10,8W
    CLI.4.L013.SME1 3000 K 1237 lm 10,8W
    CLI.4.L023H.AMM1 3000 K 1877 lm 16,3W
    CLI.4.L023H.SMA1 3000 K 1965 lm 16,3W
    CLI.4.L023H.SME1 3000 K 1917 lm 16,3W
    CLI.4.L023.AMM1 3000 K 2015 lm 18,1W
    CLI.4.L023.SMA1 3000 K 2102 lm 18,1W
    CLI.4.L023.SME1 3000 K 2062 lm 18,1W
    CLI.4.L033H.AMM1 3000 K 2931 lm 26,2W
    CLI.4.L033H.SMA1 3000 K 3066 lm 26,2W
    CLI.4.L033H.SME1 3000 K 3002 lm 26,2W
    CLI.4.L033.AMM1 3000 K 2757 lm 25,8W
    CLI.4.L033.SMA1 3000 K 2887 lm 25,8W
    CLI.4.L033.SME1 3000 K 2810 lm 25,8W
    CLI.4.L043H.AMM1 3000 K 4063 lm 34,2W
    CLI.4.L043H.SMA1 3000 K 4238 lm 34,2W
    CLI.4.L043H.SME1 3000 K 4157 lm 34,2W
    CLI.4.L043.AMM1 3000 K 3837 lm 36,5W
    CLI.4.L043.SMA1 3000 K 4026 lm 36,5W
    CLI.4.L043.SME1 3000 K 3906 lm 36,5W
    CLI.4.L053H.AMM1 3000 K 4910 lm 40,0W
    CLI.4.L053H.SMA1 3000 K 5132 lm 40,0W
    CLI.4.L053H.SME1 3000 K 5032 lm 40,0W
    CLI.4.L053.AMM1 3000 K 5129 lm 45,1W
    CLI.4.L053.SMA1 3000 K 5387 lm 45,1W
    CLI.4.L053.SME1 3000 K 5221 lm 45,1W
    CLI.4.L063H.AMM1 3000 K 5897 lm 49,6W
    CLI.4.L063H.SMA1 3000 K 6168 lm 49,6W
    CLI.4.L063H.SME1 3000 K 6039 lm 49,6W
    CLI.4.L063.AMM1 3000 K 5766 lm 52,5W
    CLI.4.L063.SMA1 3000 K 6051 lm 52,5W
    CLI.4.L063.SME1 3000 K 5870 lm 52,5W
    CLI.4.L073.AMM1 3000 K 6781 lm 59,2W
    CLI.4.L073.SMA1 3000 K 7122 lm 59,2W
    CLI.4.L073.SME1 3000 K 6902 lm 59,2W
    CLI.4.L083.AMM1 3000 K 7555 lm 68,9W
    CLI.4.L083.SMA1 3000 K 7928 lm 68,9W
    CLI.4.L083.SME1 3000 K 7691 lm 68,9W
    CLI.4.L014.AMM1 4000 K 1258 lm 10,8W
    CLI.4.L014.SMA1 4000 K 1315 lm 10,8W
    CLI.4.L014.SME1 4000 K 1283 lm 10,8W
    CLI.4.L024H.AMM1 4000 K 1980 lm 16,3W
    CLI.4.L024H.SMA1 4000 K 2072 lm 16,3W
    CLI.L024H.SME1 4000 K 2022 lm 16,3W
    CLI.L024.AMM1 4000 K 2112 lm 18,1W
    CLI.L024.SMA1 4000 K 2203 lm 18,1W
    CLI.L024.SME1 4000 K 2160 lm 18,1W
    CLI.L034H.AMM1 4000 K 3092 lm 26,2W
    CLI.L034H.SMA1 4000 K 3234 lm 26,2W
    CLI.L034H.SME1 4000 K 3166 lm 26,2W
    CLI.L034.AMM1 4000 K 2909 lm 25,8W
    CLI.L034.SMA1 4000 K 3046 lm 25,8W
    CLI.L034.SME1 4000 K 2964 lm 25,8W
    CLI.L044H.AMM1 4000 K 3892 lm 30,5W
    CLI.L044H.SMA1 4000 K 4068 lm 30,5W
    CLI.L044H.SME1 4000 K 3989 lm 30,5W
    CLI.L044.AMM1 4000 K 4106 lm 36,5W
    CLI.L044.SMA1 4000 K 4309 lm 36,5W
    CLI.L044.SME1 4000 K 4180 lm 36,5W
    CLI.L054H.AMM1 4000 K 5070 lm 40,0W
    CLI.L054H.SMA1 4000 K 5300 lm 40,0W
    CLI.L054H.SME1 4000 K 5196 lm 40,0W
    CLI.L054.AMM1 4000 K 5116 lm 41,4W
    CLI.L054.SMA1 4000 K 5355 lm 41,4W
    CLI.L054.SME1 4000 K 5229 lm 41,4W
    CLI.L064H.AMM1 4000 K 6137 lm 49,6W
    CLI.L064H.SMA1 4000 K 6419 lm 49,6W
    CLI.L064H.SME1 4000 K 6285 lm 49,6W
    CLI.L064.AMM1 4000 K 5863 lm 48,8W
    CLI.L064.SMA1 4000 K 6140 lm 48,8W
    CLI.L064.SME1 4000 K 5975 lm 48,8W
    CLI.L074.AMM1 4000 K 7113 lm 59,2W
    CLI.L074.SMA1 4000 K 7472 lm 59,2W
    CLI.L074.SME1 4000 K 7241 lm 59,2W
    CLI.L084.AMM1 4000 K 7965 lm 68,9W
    CLI.L084.SMA1 4000 K 8359 lm 68,9W
    CLI.L084.SME1 4000 K 8109 lm 68,9W

    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Certifikace: CE, RoHS, NOMO31 ( Mexico ), Retilab ( Colombia )

    Osvětlení Normy:
    • UNE-EN 60598–1 Luminaires. General requirements and tests.
    • UNE-EN 60598–2–3 or 60598–2–5 Luminaires. Particular requirements Street lighting fixtures or projectors.
    • UNE-EN 62471: 2009 Photobio­logical safety of lamps and devices that use lamps.
    • UNE-EN 60598. This test can also be included in the safety requirements.
    • UNE-EN 61000–3–2. Electromagnetic compatibility (EMC). Part 3–2: Limits. Limits for harmonic current emissions (equipment with 16A input current per phase).
    • UNE-EN 61000–3–3. Electromagnetic compatibility (EMC). Part 3: Limits. Section 3: Limitation of voltage variations, voltage fluctuations and flicker in public low voltage supply networks for equipment with current.
    • UNE-EN 55015. Limits and methods of measurement of the characteristics related to the radioelectric disturbance of lighting equipment and the like.
    • UNE-EN 61547. Equipment for lighting of general use. EMC immunity requirements.
    • UNE-EN 62031. LED modules for general lighting. Security requirements This test can also be included in the safety requirements of the luminaire.
    • UNE-EN 61347–2–13. Lamp control devices. Part 2–13: Particular requirements for electronic control devices powered by direct current or alternating current for LED modules.
    • UNE-EN 62384. Electronic control devices powered by direct current or alternating current for LED modules. Operating requirements
    • UNE-EN 13032–4. Photometric test of the luminaire.

    All measurements carried out in ISO 17025 accredited laboratory

    UNE EN 60598–1:2009 a UNE EN 60598–2–3:2003
    Driver:
    UNE EN 62384:2007 a UNE 61347–2–13:2007
    Standardní optická bezpečnost:
    UNE EN 62471:2009 e IEC/TR 6247–2:2009
    Požadavky na spotřebu svítidel s LED:
    IEC – 62722–2–1:2014
    Požadavky na výkon standardního modulu LED:
    IEC – 62717:2014
    Elektromagnetická kompatibilita:
    UNE EN 55015:2013,
    UNE EN 61000–3–2:2014
    UNE EN 61000–3–3:2003
    UNE EN 61547:2009

Influence 2007
