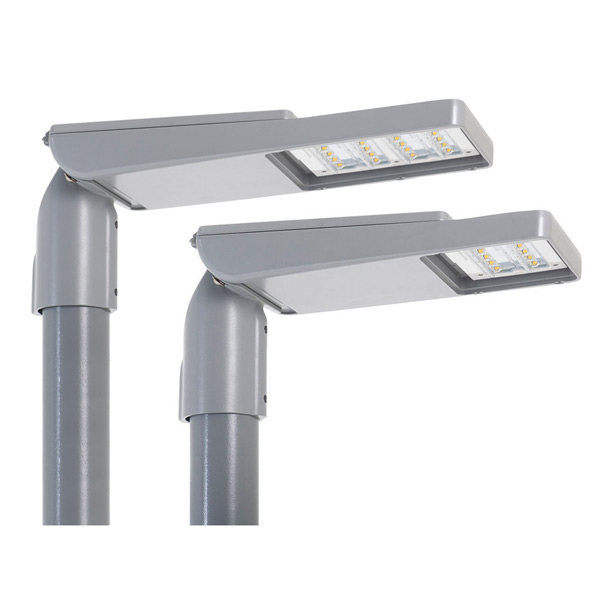

S-Line/R-Line LED Gen4

  • Popis produktu

    Svítidla řady „Line“ nabízí řadu možností, které byly speciálně vyvinuty pro veřejné osvětlení. Systém nabízí výjimečný optický výkon, tepelnou správu, flexibilitu, efektivitu a snadnou údržbu. Naše řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence a nízká spotřeba el. energie. Unikátní ultra tenký design nejnovější technologie a bezkonkurenční kvalita. Zakázková optika umožňuje svítidlům větší rozestupy mezi sloupy, optimální intenzitu a rovnoměrnost osvětlení.

    Elegantní design
    Elegantní tenký design s různým světelným tokem a křivkou svítivosti, který může být přizpůsoben v závislosti na požadovaném světelném výkonu. Tak je možné realizovat ten správný vzhled a výkon v závislosti na osvětlení komunikací situaci.

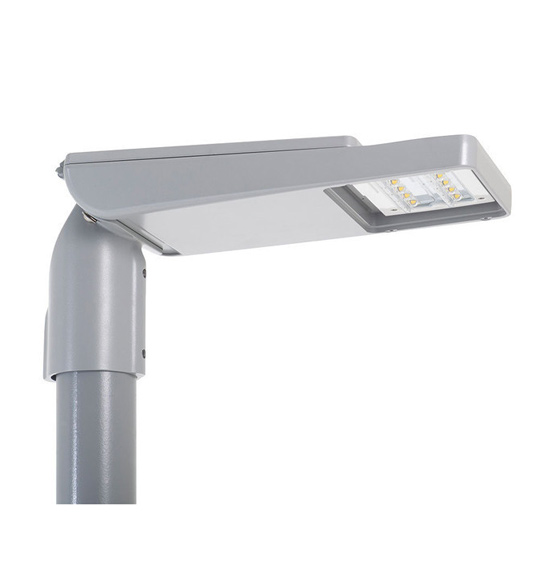

    Vhodné pro montáž na sloup nebo výložník.

    Vylepšené řízení teploty

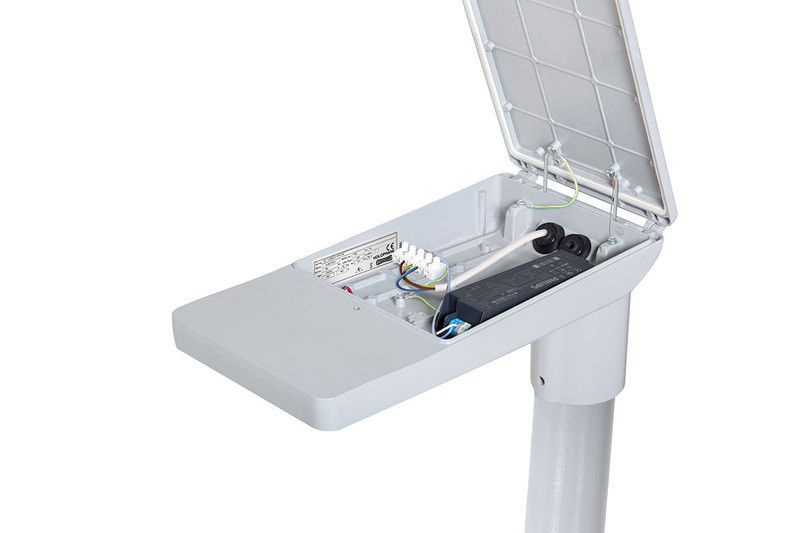

    LED moduly a elektronické drivery jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.

    Vysoce účinná LED technologie
    Vysoce kvalitní a vysoce účinné LED diody jsou používány ve spojení s nejnovějšími drivery LED, což přispívá k vynikajícímu výkonu lumenů na watt a dlouhou životnost systému.
    Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    Plně ovladatelné
    Programovatelné ovládací zařízení s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje
    spotřebu a maximalizaci výkonu. Kontrola světla je klíčovým faktorem energetické účinnosti svítidla.
    Navrženo pro stand-alone flexibilitu, konstantní světelný tok, variabilní hladiny osvětlení a part-time systémů.
    K dispozici s volitelným kontrolním DALI.
    Kompatibilní s Holophane řídicím systémem.

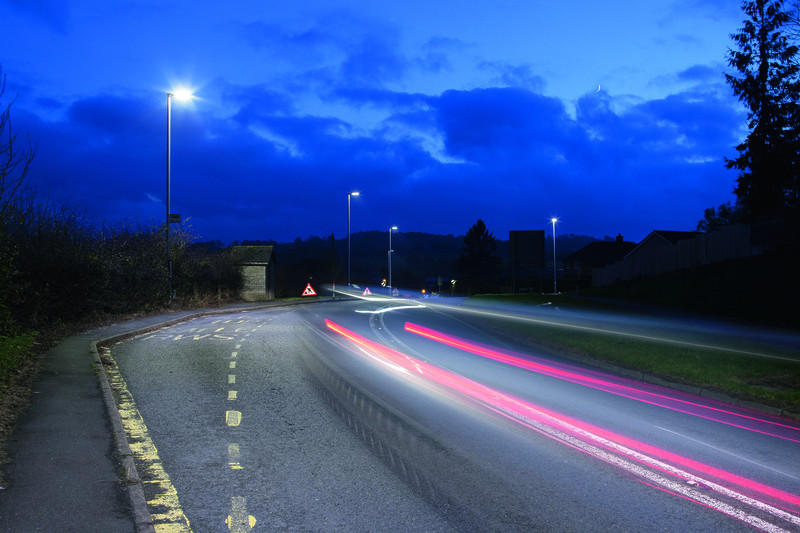

    Svítidla lze použít k široké škále osvětlení od obytné a pěší zóny až k rychlostní sinici.

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 ALSi12) s nízkým obsahem mědi (<0,1)
    Difuzor: k dispozici ploché tvrzené sklo S-G S-line 4 mm, R-Line 5 mm IK10

    Dodává se sklem nebo bez skla.
    Verze bez skla poskytuje vyšší výkon a účinnost lm / W, protože nedochází ke ztrátě skla.

    Horní kryt: tlakově litý hliník LM6 (EN AC-44100 ALSi12) s nízkým obsahem mědi (<0,1)
    Spojovací materiál: nerez
    Optika: 3 druhy – AMM1, AMM2, AMM3
    Energetická účinnost: >90%
    Světelný zdroj: LED světelný tok v rozsahu od 1.969 lm až 7.700 lm ( SLI4 ) a LED světelný tok v rozsahu od 2.953 lm až 11.554 lm ( RLI4 ) , barevná teplota 3.000K ( teple bílá Ra 80 ), 4.000 K ( neutrální bílá Ra 70 ) jiná barva např. 2.700K na vyžádání
      S-Line4 17–78W R-Line4 24–112W
    Provozní proud: 350 – 1050 mA
    Barevné provedení: RAL 9006, RAL 9005, RAL 7035, RAL 7011, RAL 9016 jiná barva dle RAL za příplatek
    Regulace: DALI, AstroDIM, PIR pohybový senzor, stmívání na 50%, 60% popřípadě 70% v období od 00 hodin do 6 hodin ráno. Možnost použití s napěťovou regulací REVERBERI. Výběr dle požadavku, kontaktujte obchodní oddělení.
    CLO: konstantní světelný tok
    NEMA konector: svítidlo lze vybavit Nema konektorem 3, 5 nebo 7 pin
    Montáž: na sloup pr. 60mm PT2, 60–76 mm PT1 nebo na výložník průměr 34/42/60 mm ( dle typu držáku SE1 – SE3 )

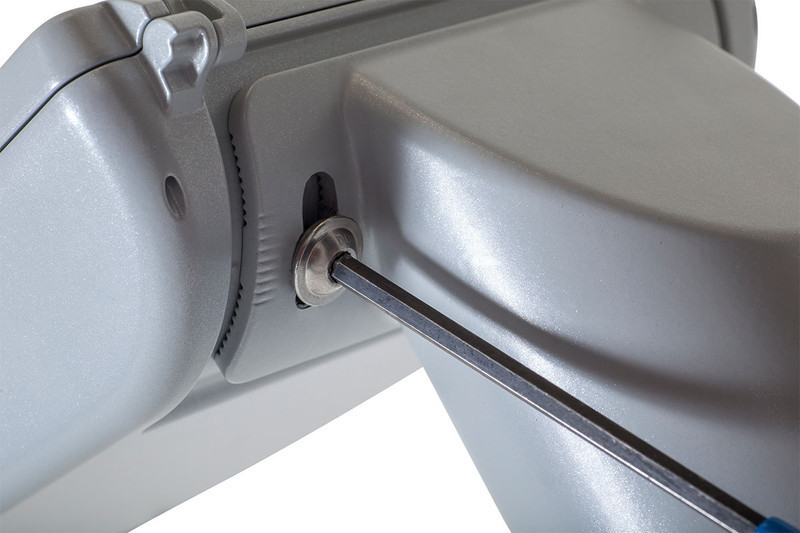

    Nastavení sklonu: –10 ° až + 10 ° dle typu držáku ( jiné na vyžádání )
    Doporučená montážní výška: 4 – 15 m
    Třída ochrany: I nebo II
    Krytí: IP 66 IK10 ve verzi se sklem, IK06 ve verzi bez skla
    Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku.
    Emise světla: 0,00% – 0,01%
    Životnost: 100.000 hod ( L90 / B10 ) 25°C tq
    Teplota okolí: Ta –40˚C až +50˚C
    Odolnost rázové napětí: 10kV 1.2/50us

    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

    Plocha vystavená větru: Aw = 0.035m2 až 0.0407m2 dle typu
    Hmotnost: 4 kg až 5 kg dle typu

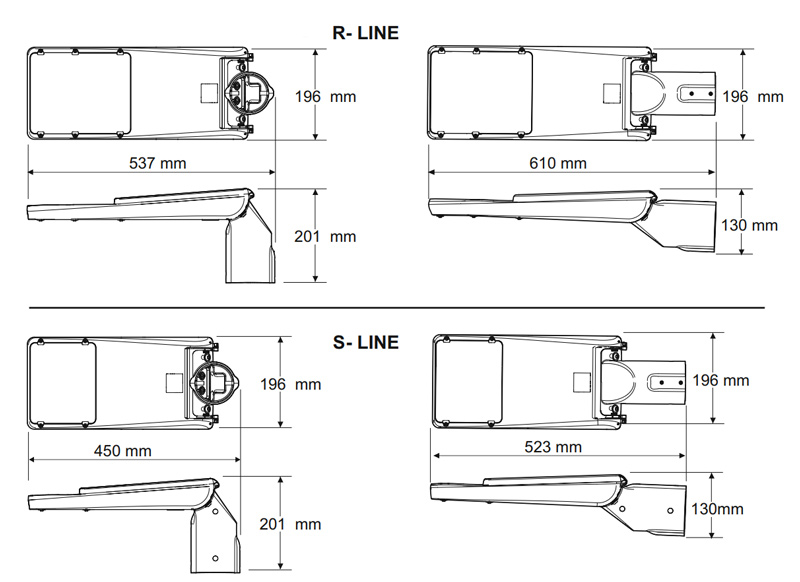

    Rozměry: 523 × 196 × 130 mm S-Line, 610 × 196 × 130 mm R-Line
    Příslušenství: fotobuňka

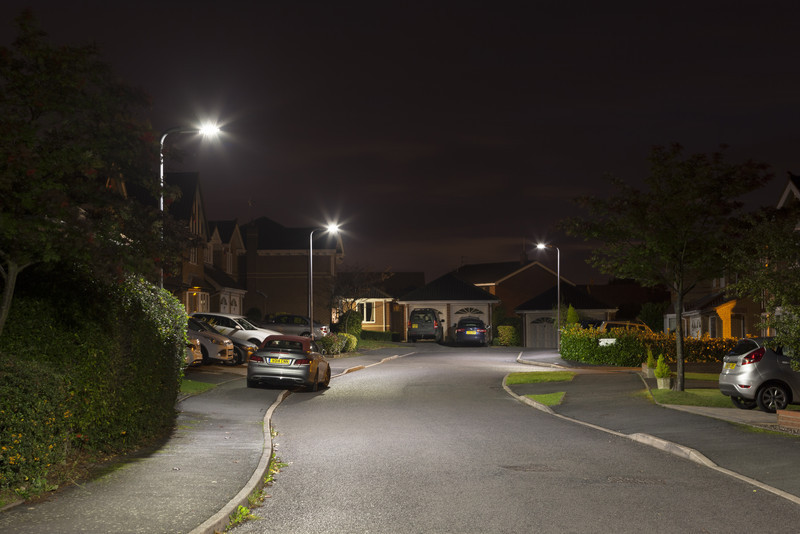

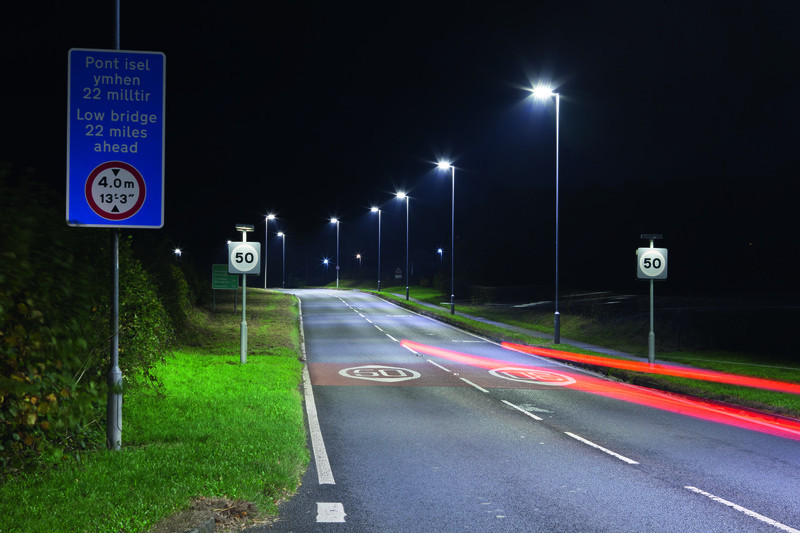

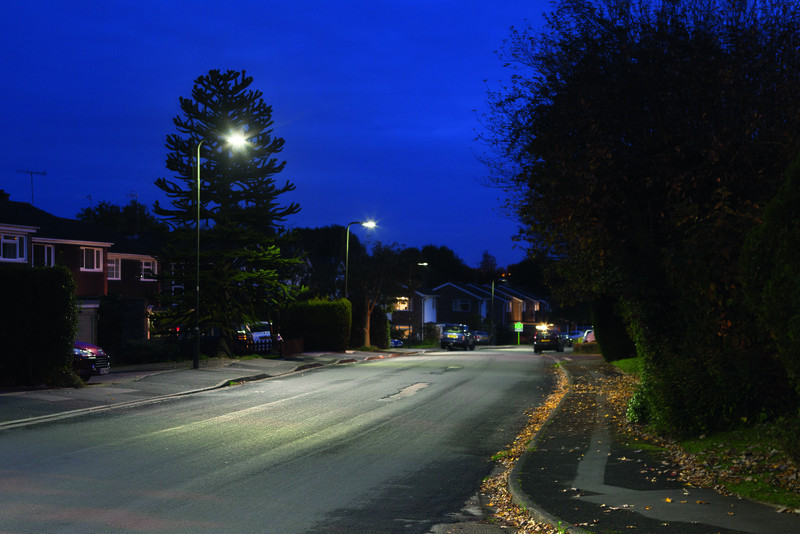

    Oblast použití: osvětlení náměstí, městských center, parků a obytných zón, silnice hlavní i vedlejší, cyklostezky, parkoviště, nádraží, …

    Elektrická výbava:

    Code Barevná teplota Světelný tok (lm) Příkon(W) Účinnost (lm/W)
    SLI.4.L023.G.AMM1 3000K 1969lm 17W 119
    SLI.4.L023.G.AMM2 3000K 1925lm 17W 116
    SLI.4.L023.G.AMM3 3000K 1855lm 17W 112
    SLI.4.L033.G.AMM1 3000K 3278lm 27W 121
    SLI.4.L033.G.AMM2 3000K 3204lm 27W 119
    SLI.4.L033.G.AMM3 3000K 3089lm 27W 114
    SLI.4.L043.G.AMM1 3000K 4102lm 34W 120
    SLI.4.L043.G.AMM2 3000K 3963lm 34W 116
    SLI.4.L043.G.AMM3 3000K 3815lm 34W 112
    SLI.4.L053.G.AMM1 3000K 5234lm 45W 116
    SLI.4.L053.G.AMM2 3000K 5117lm 45W 114
    SLI.4.L053.G.AMM3 3000K 4901lm 45W 109
    SLI.4.L063.G.AMM1 3000K 6250lm 56W 111
    SLI.4.L063.G.AMM2 3000K 6097lm 56W 108
    SLI.4.L063.G.AMM3 3000K 5853lm 56W 104
    SLI.4.L073.G.AMM1 3000K 7097lm 67W 106
    SLI.4.L073.G.AMM2 3000K 6917lm 67W 103
    SLI.4.L073.G.AMM3 3000K 6656lm 67W 99
    SLI.4.L083.G.AMM1 3000K 7857lm 78W 100
    SLI.4.L083.G.AMM2 3000K 7658lm 78W 98
    SLI.4.L083.G.AMM3 3000K 7369lm 78W 94
    Code Barevná teplota Světelný tok (lm) Příkon(W) Účinnost (lm/W)
    SLI.4.L024.G.AMM1 4000K 2106lm 17W 127
    SLI.4.L024.G.AMM2 4000K 2060lm 17W 124
    SLI.4.L024.G.AMM3 4000K 1962lm 17W 118
    SLI.4.L034.G.AMM1 4000K 3037lm 24W 128
    SLI.4.L034.G.AMM2 4000K 2961lm 24W 124
    SLI.4.L034.G.AMM3 4000K 2847lm 24W 120
    SLI.4.L044.G.AMM1 4000K 4342lm 34W 127
    SLI.4.L044.G.AMM2 4000K 4244lm 34W 124
    SLI.4.L044.G.AMM3 4000K 4090lm 34W 119
    SLI.4.L054.G.AMM1 4000K 5152lm 42W 124
    SLI.4.L054.G.AMM2 4000K 5040lm 42W 121
    SLI.4.L054.G.AMM3 4000K 4851lm 42W 117
    SLI.4.L064.G.AMM1 4000K 6283lm 52W 120
    SLI.4.L064.G.AMM2 4000K 6100lm 52W 116
    SLI.4.L064.G.AMM3 4000K 5842lm 52W 111
    SLI.4.L074.G.AMM1 4000K 7301lm 64W 115
    SLI.4.L074.G.AMM2 4000K 7123lm 64W 112
    SLI.4.L074.G.AMM3 4000K 6838lm 64W 108
    SLI.4.L084.G.AMM1 4000K 8213lm 75W 110
    SLI.4.L084.G.AMM2 4000K 8021lm 75W 107
    SLI.4.L084.G.AMM3 4000K 7703lm 75W 103
    Code Barevná teplota Světelný tok (lm) Příkon(W) Účinnost (lm/W)
    RLI.4.L033.G.AMM1 3000K 2953lm 24W 126
    RLI.4.L033.G.AMM2 3000K 2944lm 24W 125
    RLI.4.L033.G.AMM3 3000K 2833lm 24W 121
    RLI.4.L043.G.AMM1 3000K 4236lm 34W 124
    RLI.4.L043.G.AMM2 3000K 4277lm 34W 125
    RLI.4.L043.G.AMM3 3000K 4085lm 34W 119
    RLI.4.L053.G.AMM1 3000K 5041lm 42W 121
    RLI.4.L053.G.AMM2 3000K 5024lm 42W 121
    RLI.4.L053.G.AMM3 3000K 4874lm 42W 117
    RLI.4.L063HE.G.AMM1 3000K 6253lm 50W 124
    RLI.4.L063HE.G.AMM2 3000K 6203lm 50W 123
    RLI.4.L063HE.G.AMM3 3000K 5972lm 50W 119
    RLI.4.L063.G.AMM1 3000K 6128lm 53W 117
    RLI.4.L063.G.AMM2 3000K 6098lm 53W 116
    RLI.4.L063.G.AMM3 3000K 5925lm 53W 113
    RLI.4.L073HE.G.AMM1 3000K 7369lm 61W 120
    RLI.4.L073HE.G.AMM2 3000K 7316lm 61W 119
    RLI.4.L073HE.G.AMM3 3000K 7049lm 61W 115
    RLI.4.L073.G.AMM1 3000K 7107lm 64W 112
    RLI.4.L073.G.AMM2 3000K 7067lm 64W 111
    RLI.4.L073.G.AMM3 3000K 6894lm 64W 108
    RLI.4.L083HE.G.AMM1 3000K 8399lm 72W 117
    RLI.4.L083HE.G.AMM2 3000K 8359lm 72W 116
    RLI.4.L083HE.G.AMM3 3000K 8004lm 72W 111
    RLI.4.L083.G.AMM1 3000K 7968lm 75W 106
    RLI.4.L083.G.AMM2 3000K 7924lm 75W 106
    RLI.4.L083.G.AMM3 3000K 7730lm 75W 103
    RLI.4.L093.G.AMM1 3000K 9333lm 84W 111
    RLI.4.L093.G.AMM2 3000K 9283lm 84W 111
    RLI.4.L093.G.AMM3 3000K 8879lm 84W 106
    RLI.4.L103.G.AMM1 3000K 10188lm 95W 107
    RLI.4.L103.G.AMM2 3000K 10142lm 95W 107
    RLI.4.L103.G.AMM3 3000K 9696lm 95W 102
    RLI.4.L113.G.AMM1 3000K 11323lm 112W 101
    RLI.4.L113.G.AMM2 3000K 11288lm 112W 101
    RLI.4.L113.G.AMM3 3000K 10697lm 112W 96
    Code Barevná teplota Světelný tok (lm) Příkon(W) Účinnost (lm/W)
    RLI.4.L034.G.AMM1 4000K 3108lm 24W 132
    RLI.4.L034.G.AMM2 4000K 3083lm 24W 132
    RLI.4.L034.G.AMM3 4000K 3012lm 24W 128
    RLI.4.L044.G.AMM1 4000K 4054lm 31W 131
    RLI.4.L044.G.AMM2 4000K 3999lm 31W 129
    RLI.4.L044.G.AMM3 4000K 3906lm 31W 126
    RLI.4.L054.G.AMM1 4000K 4915lm 38W 130
    RLI.4.L054.G.AMM2 4000K 4849lm 38W 128
    RLI.4.L054.G.AMM3 4000K 4736lm 38W 125
    RLI.4.L064HE.G.AMM1 4000K 5940lm 45W 132
    RLI.4.L064HE.G.AMM2 4000K 5910lm 45W 132
    RLI.4.L064HE.G.AMM3 4000K 5696lm 45W 127
    RLI.4.L064.G.AMM1 4000K 6168lm 49W 126
    RLI.4.L064.G.AMM2 4000K 6103lm 49W 125
    RLI.4.L064.G.AMM3 4000K 5955lm 49W 122
    RLI.4.L074HE.G.AMM1 4000K 7199lm 56W 129
    RLI.4.L074HE.G.AMM2 4000K 7162lm 56W 128
    RLI.4.L074HE.G.AMM3 4000K 6903lm 56W 124
    RLI.4.L074.G.AMM1 4000K 7294lm 60W 122
    RLI.4.L074.G.AMM2 4000K 7221lm 59W 122
    RLI.4.L074.G.AMM3 4000K 7042lm 60W 118
    RLI.4.L084HE.G.AMM1 4000K 8377 67W 125
    RLI.4.L084HE.G.AMM2 4000K 8274lm 67W 124
    RLI.4.L084HE.G.AMM3 4000K 7960lm 67W 119
    RLI.4.L084.G.AMM1 4000K 8025lm 67W 119
    RLI.4.L084.G.AMM2 4000K 7918lm 67W 117
    RLI.4.L084.G.AMM3 4000K 7734lm 67W 115
    RLI.4.L094.G.AMM1 4000K 9450lm 78W 121
    RLI.4.L094.G.AMM2 4000K 9409lm 78W 121
    RLI.4.L094.G.AMM3 4000K 9051lm 78W 116
    RLI.4.L104.G.AMM1 4000K 10417lm 89W 117
    RLI.4.L104.G.AMM2 4000K 10372lm 89W 116
    RLI.4.L104.G.AMM3 4000K 9960lm 89W 112
    RLI.4.L114.G.AMM1 4000K 11278lm 100W 113
    RLI.4.L114.G.AMM2 4000K 11228lm 100W 112
    RLI.4.L114.G.AMM3 4000K 10820lm 100W 108
    RLI.4.L124.G.AMM1 4000K 12016lm 112W 108
    RLI.4.L124.G.AMM2 4000K 11963lm 112W 107
    RLI.4.L124.G.AMM3 4000K 11554lm 112W 103

    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Certifikace: CE
    Osvětlení Normy: UNE EN 60598–1: 2009, UNE EN 60598–2–3: 2003
    LED Module: UNE EN 62031: 2009
    Driver: UNE EN 62384: 2007, UNE 61347–2–13: 2007
    Optika: UNE EN 62471: 2009, IEC / TR 6247–2: 2009
    Normy EMC: UNE EN 55015: 2013, UNE EN 61000–3–2: 2006, UNE EN 61547: 2009
