C-Line

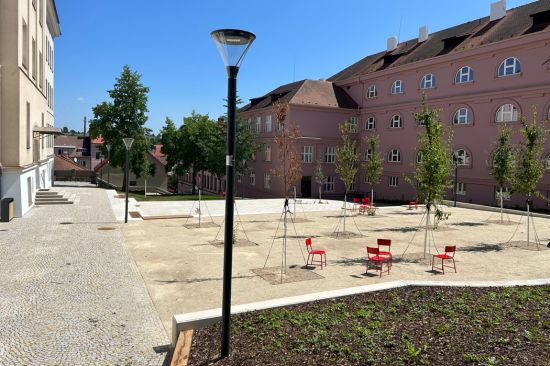

C-Line je kuželové svítidlo, které se dokonale přizpůsobuje městskému prostředí, jako jsou parky, zahrady, promenády, ulice pro pěší nebo náměstí.
Využívá nejnovější generaci LED s vysokým výkonem a efektivitou, díky které je schopna nabídnout řešení, které řeší důležitost optického výkonu a energetické účinnosti.
Díky kabelu a vodotěsnému připojovacímu konektoru, který jsou součástí balení, je instalace rychlá a snadná bez nutnosti otevírat svítidlo.

OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 96,05 %
Maximální uhlíková stopa na použití: 0,0176 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle ISO17025).

Ke stažení

EPK - data sheet C-Line
Katalogový list - ENG
formát .pdf, velikost 2.2 MB

Technické parametry

Obecné vlastnosti

Materiály:
• Horní kryt zesílený polyamid (UNE-EN ISO 4892–3:2014
• Držák je vyroben z tlakově litého hliníku EN AC-44100 (LM6) s nízkým obsahem mědi <0,1 %.
• Difuzor: UV stabilizovaný polykarbonát.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).

Povrchová úprava:
• barva RAL 7015.
Vhodné pro slané prostředí.

Krytí a ochrana proti nárazům:
• IP66.
• IK10.

Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.

Odhadovaná životnost:
• L90B10 100 000h při 25ºC.

Charakteristiky osvětlení

Výkon a světelný tok svítidla:
• 904 lm – 10 205 lm
9 W – 68 W
Účinnost svítidla až 155 lm/W

Světelný zdroj LED:
• Obsahuje 12, 16, 24 a 32 LED diod.
• Optika: až 7 druhů optik

Barevná teplota LED:
• 4 000K
• 3 000K
• 2 700K
• 2 200K
• AMBER ( jantarová barva )

Index barevného podání (CRI):
• CRI>70.
volitelně CRI 80.

F.H.S:
• <1,57 %.

Elektrické vlastnosti

Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV

Třída ochrany:
• I nebo II.

Harmonické zkreslení:
• <10 %.

Účinník:
• > 0,9.

Napájecí napětí:
• 220–240V / 50Hz.
• Volitelné 100V – 277V

Kabely:
Vestavěné kabely všech délek, viz konfigurátor.

Řízení a regulace

Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

Driver:
• 1N: 1 úroveň
• RC: Napěťová regulace 170 – 250V ( Reverberi )
• RD: Stmívatelný LED DALI protokol.
• AF: Stmívatelný LED 1–10V protokol.
• RL: Profil stmívání nastavitelný přes síť (impulsy)
• 2N: Dvojitá úroveň přepnutí LED (LSW16)
• SR: smart ready D4i

Autonomní regulace ( AstroDimm ):
• 50 % od 24:00 do 18:00.
• 60 % od 24:00 do 18:00.
• 70 % od 24:00 do 18:00.
• Programování podle klienta.

CLO regulace:
• 70% světelný tok po celou dobu životnosti svítidla.
• 80% světelný tok po celou dobu existence svítidla.
• 90% světelný tok po celou dobu života svítidla.

SMART ready – konektor NEMA nebo Zhaga:
• 3/U: NEMA 3 pinový bez/s krytem IP66
• 5/V: NEMA 5 pinový bez/s krytem IP66
• 7/W: NEMA 7pinový bez/s krytem IP66
• 4/X: Zhaga konektor bez/ s krytem IP66

Fotobuňky:
• Fotobuňka pro NEMA 3, 5 a 7 pinů (20 luxů)
• Fotobuňka pro Zhaga (20 luxů)
