Active

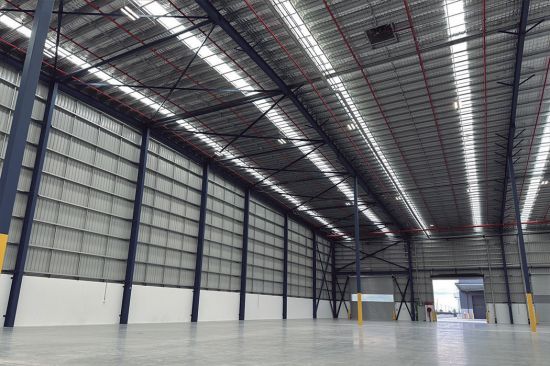

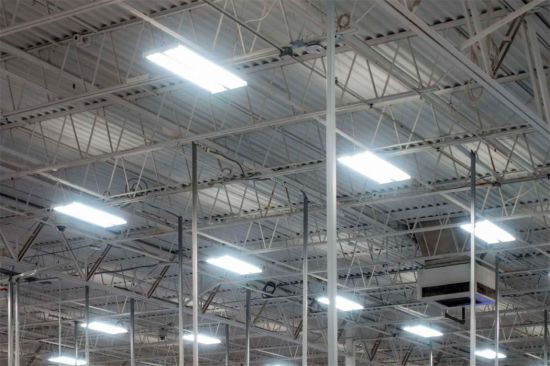

Vysoce účinné a odolné svítidlo navržené pro zvýšení produktivity
v průmyslových vnitřních prostorách. Ve srovnání s tzv. UFO svítidly
vyžaduje méně svítidel k dosažení stejných nebo dokonce lepších
výsledků.
Řada svítidel Active se dodává ve dvou velikostech ( M, S ) v závislosti
na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a
výkon pro různé aplikace osvětlení.
Konstrukce je modulární a má tři různé upevňovací prvky.
Vyžaduje minimální údržbu a zahrnuje přístup k driveru z horní
části, což zjednodušuje a urychluje jakýkoli zásah, který je třeba
provést.

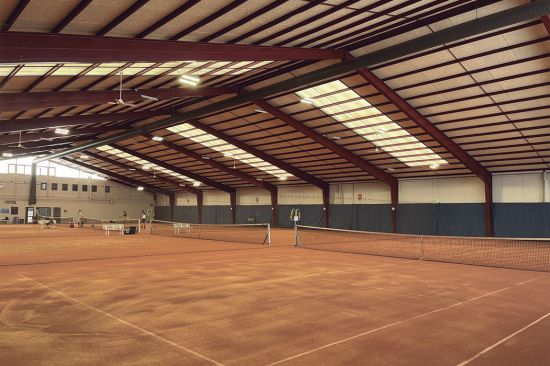

Je také určeno pro vnitřní sportovní prostory. Obsahuje
antireflexní optiku s hodnotou UGR <19 pro větší
vizuální komfort a je certifikován značkou DIN 57710–13 Sports Hall Ball
Test.
K dispozici je ve dvou verzích: protokol DALI nebo 0–10V. Verze 0–10V je
vybavena konektorem Zhaga a umožňuje připojení komunikačního uzlu
Bluetooth Mesh, který může zahrnovat také snímač přítomnosti pro
větší úsporu energie.
Komunikační uzel s konektorem Zhaga je kompatibilní se systémy Controlux
Industrial a Controlux Sports.
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 95,20 %
Maximální uhlíková stopa na použití: 0,04245 – 0,06792 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát ENEC:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Těleso je vyrobené z tlakově litého hliníku.
• Difuzor: PC
• Tvarované silikonové těsnění
• Optika: čočky speciálně navržené pro LED.
Povrchová úprava:
• Polyesterová prášková barva RAL 9016.
Krytí a ochrana proti nárazům:
• IP66.
• IK10.
Provozní teplota:
• Ta –30ºC až +50ºC.
Odhadovaná životnost:
• L80B10 100 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
ACTIVE-S: 100W – 150W
• 15 000 lm – 22 000 lm
ACTIVE-M: 200 W – 240 W
• 31 000 lm – 37 000 lm
Účinnost svítidla až 155 lm/W
Světelný zdroj LED:
• Obsahuje LED diody.
• Optika: až 5 druhů optik
Barevná teplota LED:
• 4 000K
Index barevného podání (CRI):
• CRI>80.
Elektrické vlastnosti
Třída ochrany:
• I.
Účinník:
• > 0,91.
Napájecí napětí:
• 220–240V / 50Hz.
• Volitelné 100V – 277V
Kabely:
Obsahuje dva kabely, jeden pro napájecí napětí ( délka 1,5m ) a druhý pro
regulaci svítidla ( délka 0,3m ).
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• RD: Stmívatelná LED DALI protokol.
• A0: Stmívatelná LED 1–10V protokol.
Řídicí systém:
C1: Controlux Industrial/Sport (řízení 0–10 V)
C2: Controlux Industrial/Sport + PIR senzor (řízení 0–10 V)
SMART ready – konektor Zhaga:
• 4/X: Zhaga konektor bez/ s krytem IP66
Doplňky:
• Snímač přítomnosti.
• Ochranná mřížka pro LED modul
Instalace a údržba:
Díky vyvedeným kabelům, je instalace rychlá a snadná bez nutnosti otevírat
svítidlo.
Montáž:
• FCS – Závěsné uchycení pomocí lanka
• FDS – Závěsné uchycení pomocí řetězu
• FTO – Uchycení pomocí otočného držáku ± 60°.
Nastavení sklonu:
otočný držák –60° až +60°.
Příslušenství:
• Bluetooth modul Controlux Zhaga.
• Bluetooth modul Controlux Zhaga se senzorem PIR.
• Závěsný řetěz odolný proti nárazům. Certifikát DIN 57710–13.
• Otočný stropní držák. Certifikát DIN 57710–13.
• Ochranná mřížka pro LED modul (1 ks).
Rozměry:
ACTIVE-S: 340 × 350 × 62 mm
ACTIVE-M: 680 × 350 × 62 mm
Rozměry balení:
ACTIVE-S: 428 × 418 × 110 mm/ 5,30 kg karton
paleta 60 ks / 1200×1000×1800 mm / 328 kg
ACTIVE-M: 755 × 428 × 150 mm/ 9,40 kg karton
paleta 45 ks / 1200×1000×1800 mm / 433 kg
Hmotnost svítidla:
• Active-S: 3,9 – 4,1 kg
• Active-M: 7,0 – 7,9 kg
