City View

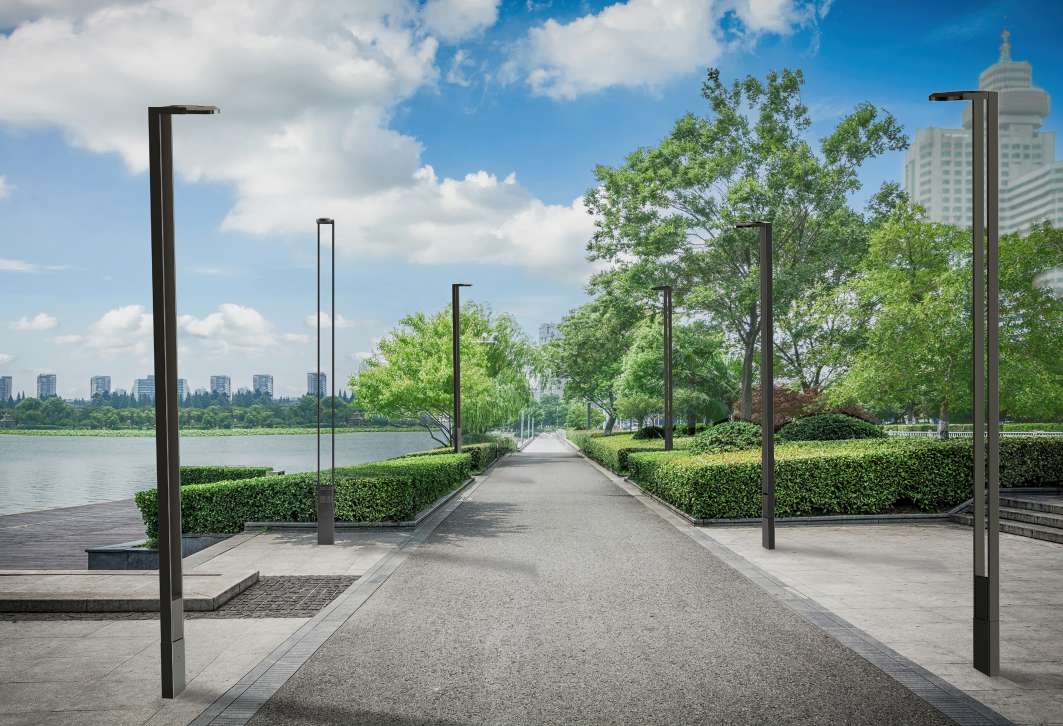

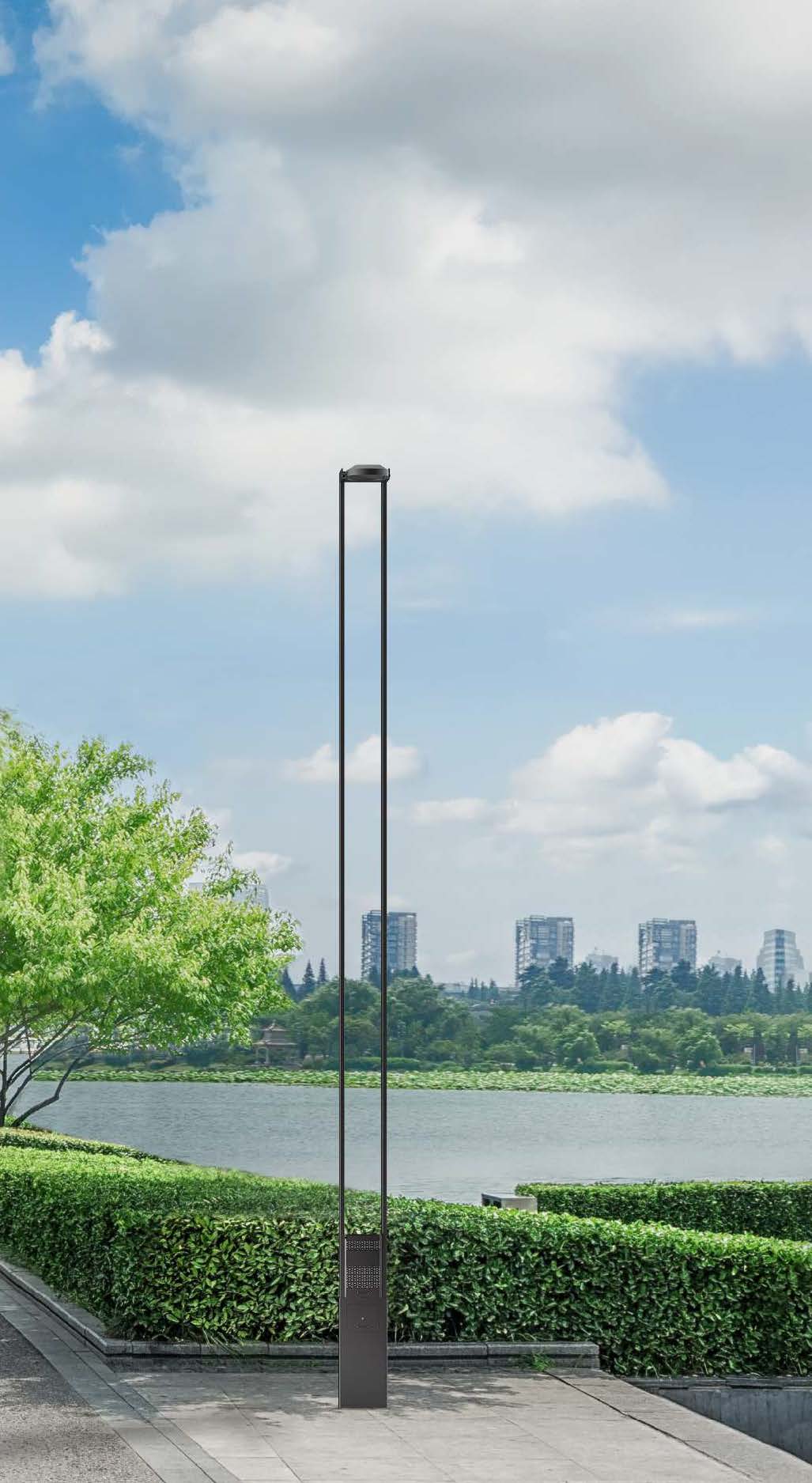

Novinkou na trhu je přelomové světlo City View, jehož cílem je zpochybnit
tradiční sloupy osvětlení. Díky své minimalistické struktuře se
přizpůsobuje vizuálnímu prostředí města a umožňuje nerušený výhled
na městskou krajinu.
City View je k dispozici ve dvou výškách: 4,7 a 6 metrů, s možností
zapojení jednoho nebo dvou svítidel ve stejné nebo různé výšce. Kromě

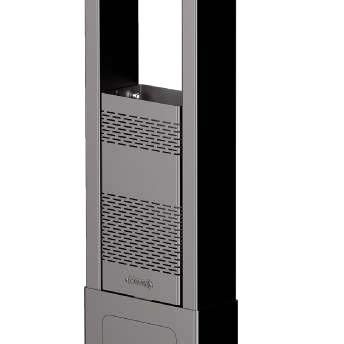

toho může být jako doplněk vybaven praktickým desetilitrovým odpadkovým

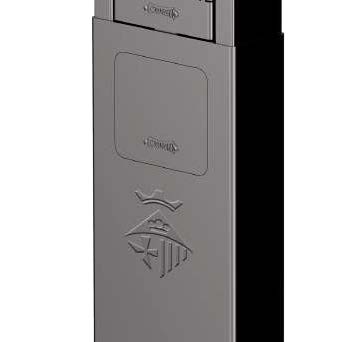

košem a možností gravírování znaku jakékoli obce. Což je detail, který
výrobku dodává osobitý a dekorativní nádech, zkrášluje městské
prostředí, posiluje kulturní identitu a pocit sounáležitosti občanů.

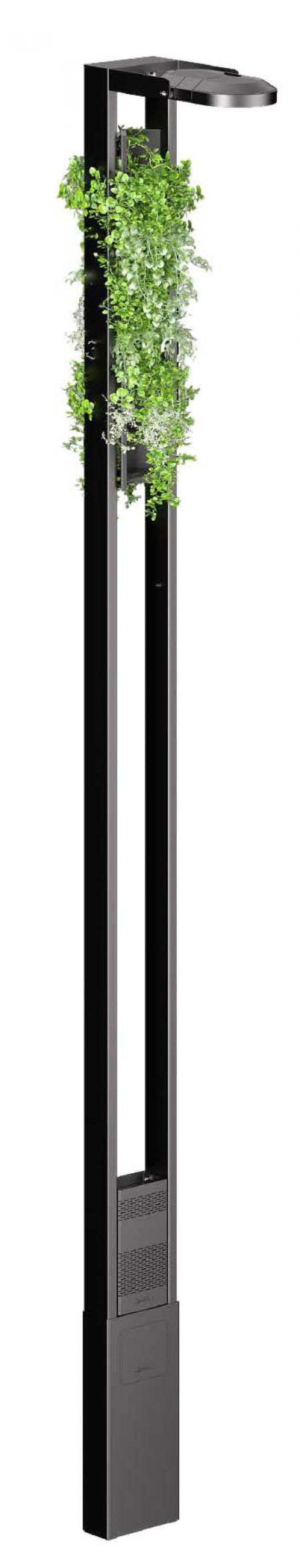

Ve druhé fázi budou zařazeny další doplňky, například inovativní
přírodní vertikální zahrada, která výrazně sníží uhlíkovou stopu
světelného bodu a vytvoří udržitelnější a efektivnější městské
prostředí.

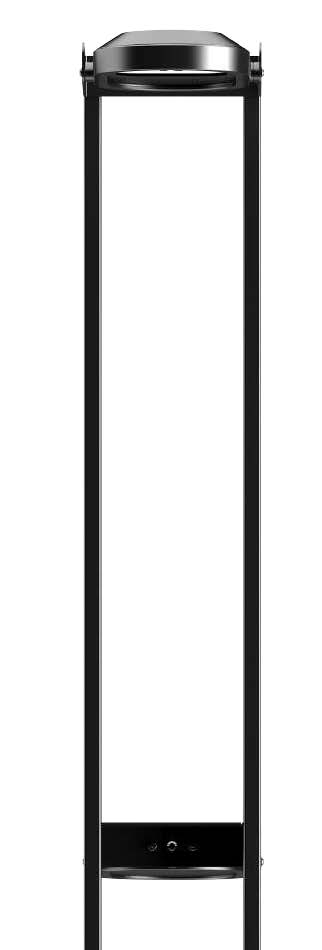

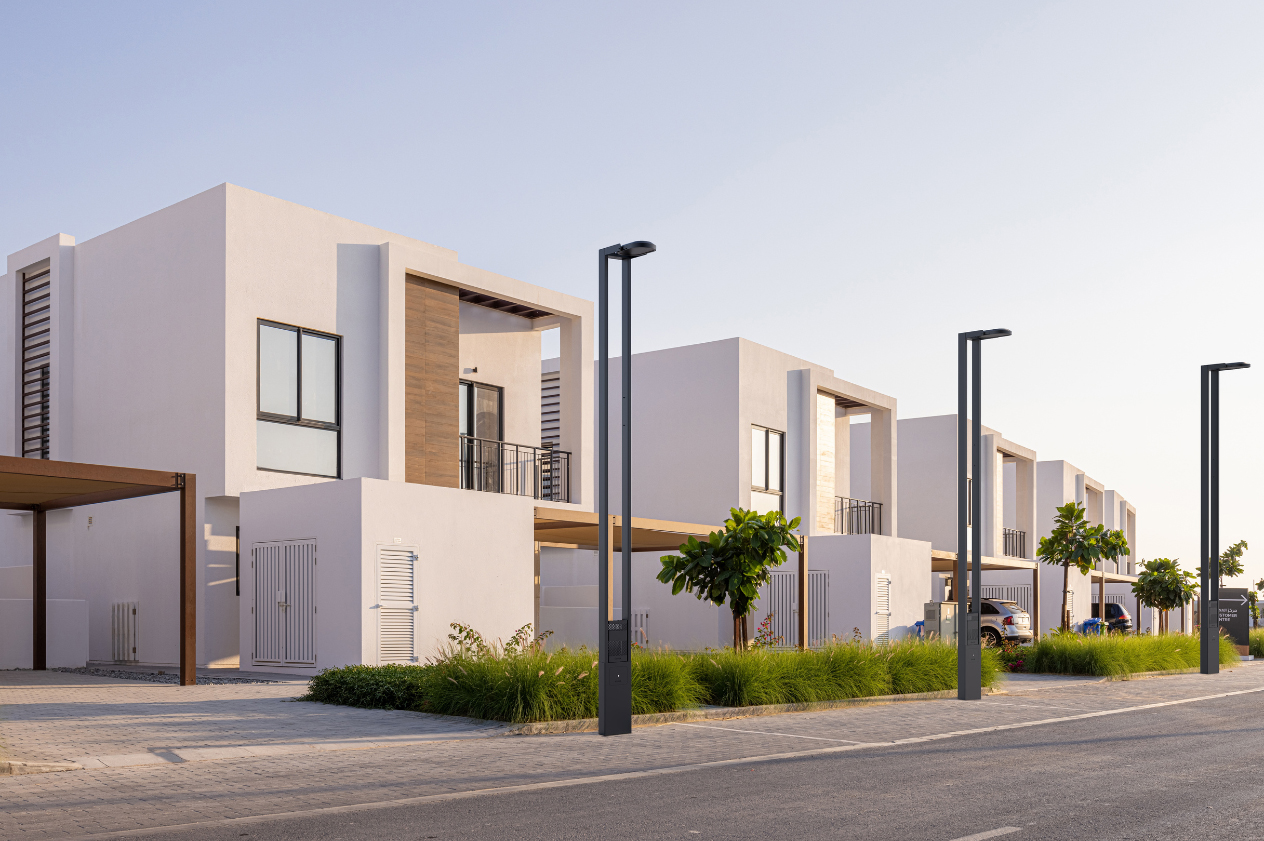

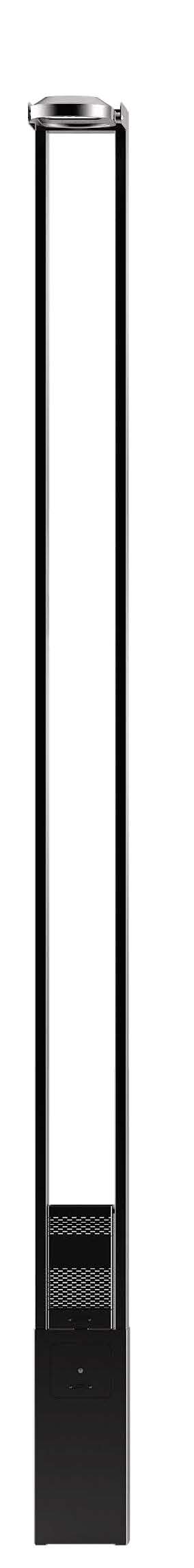

City View se vyznačuje elegantním a jednoduchým designem, který tvoří
dva štíhlé sloupy spojené robustní základnou. Tato subtilní konstrukce
harmonicky zapadá do jakéhokoli typu prostředí a zajišťuje optimální
rozložení světla v noci a diskrétní přítomnost ve dne.

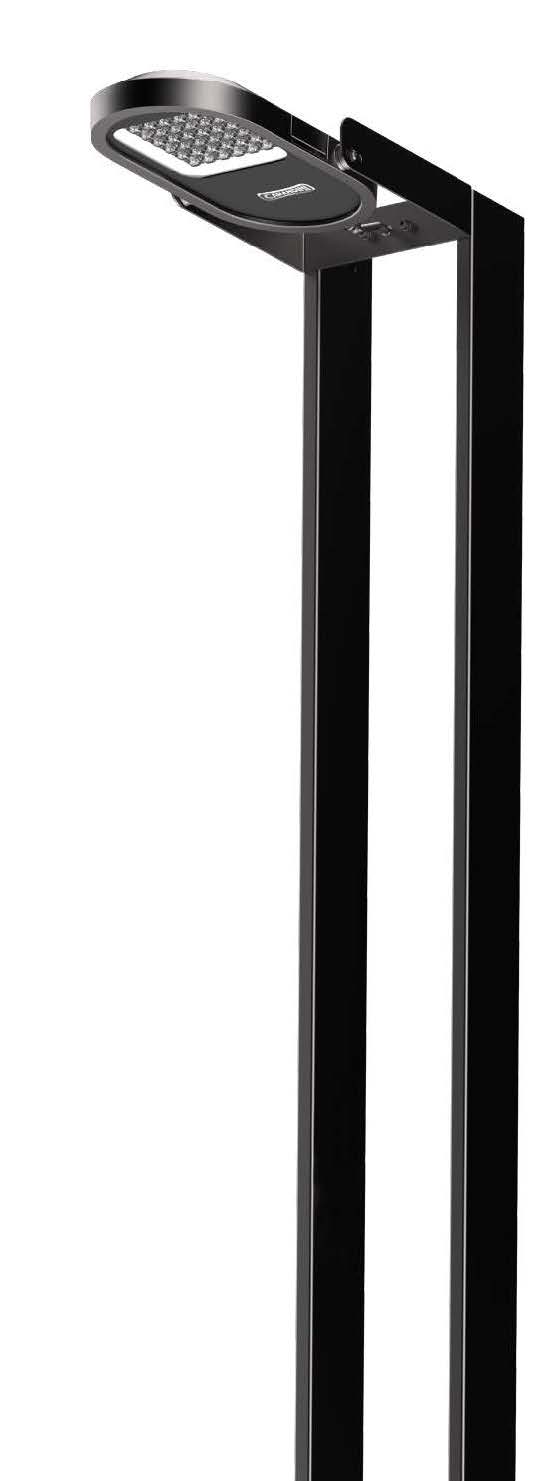

Nový světelný bod City View se skládá z pozinkovaného sloupu s černou

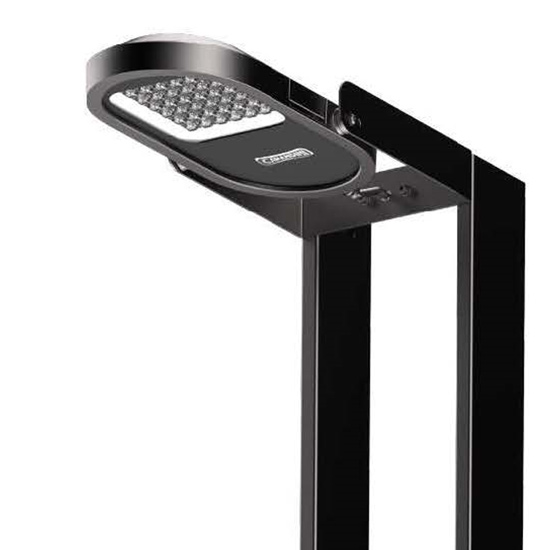

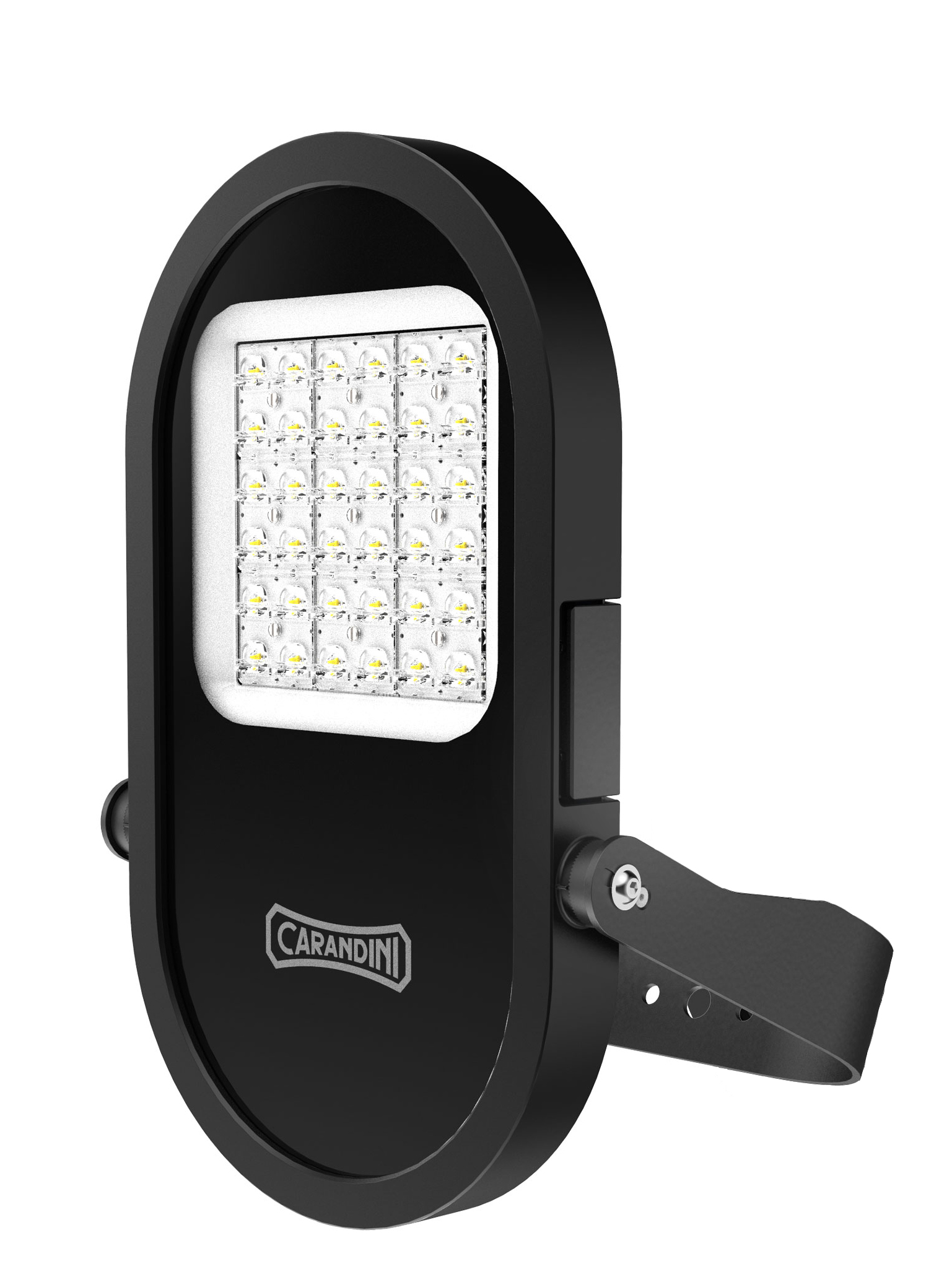

barvou RAL 9005 a svítidla Mikos-S, které je navrženo pro městské
prostředí. Respektuje tmavou oblohu, je vysoce účinné a jeho
recyklovatelnost přesahuje 99 %.
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 99,17 %
Maximální uhlíková stopa na použití: 0,02072 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát ENEC:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Rám konstrukční ocel pozinkovaná ( S2235JR )
• Těleso svítidla je vyrobené z tlakově litého hliníku EN
AC-44300 s nízkým obsahem mědi <0,1 %.
• Difuzor: tvrzené ploché sklo 5mm silné.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).
Povrchová úprava:
• Polyesterová prášková barva RAL 9005T
Další barvy RAL za příplatek.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).
Ochrana sloupu proti moči / proti graffiti:
• Prášková barva vypalovaná při 200ºC.
Krytí svítidla a ochrana proti nárazům:
• IP66.
• IK09.
Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.
Odhadovaná životnost:
• L90B10 100 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
• 1 163 lm – 10 670 lm
9 W – 78 W
Účinnost svítidla až 158 lm/W
Světelný zdroj LED:
• Obsahuje 12, 24 nebo 36 LED diod.
• Optika: až 7 druhů optik
• až 5 možností umístění svítidla
Barevná teplota LED:
• 4 000K ( na vyžádání )
• 3 000K
• 2 700K
• 2 200K
• AMBER ( na vyžádání )
Index barevného podání (CRI):
• CRI>70.
volitelně CRI 80.
F.H.S:
• 0,08%.
Elektrické vlastnosti
Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV
Třída ochrany:
• I nebo II.
Harmonické zkreslení:
• <10 %.
Účinník:
• > 0,9.
Napájecí napětí:
• 220–240V / 50Hz.
• Volitelné 100V – 277V
Kabely:
Vestavěné kabely všech délek, viz konfigurátor.
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• 1N: 1 úroveň ( Driver 1–10V )
• RD: Stmívatelná LED DALI protokol.
• RL: Profil stmívání nastavitelný přes síť (impulsy)
• SR: smart ready D4i
Další vybavení konzultujte.
Autonomní regulace ( AstroDimm ):
• 50 % od 24:00 do 18:00.
• 60 % od 24:00 do 18:00.
• 70 % od 24:00 do 18:00.
• Programování podle klienta.
CLO regulace:
• 70% světelný tok po celou dobu životnosti svítidla.
• 80% světelný tok po celou dobu existence svítidla.
• 90% světelný tok po celou dobu života svítidla.
SMART ready – konektor Zhaga:
• 4/X: Zhaga konektor bez/ s krytem IP66
Fotobuňky:
• Fotobuňka pro Zhaga (20 luxů)
Doplňky:
• CTW-600 – Nástěnný výložník RAL 9005T
• CTW_P10 – Odpadkový koš 10 L RAL 9005T
• Znak města – ( konfigurace dle klienta )
• Speciální klička k dvířkám ( trojúhelník 8 mm )
Instalace a údržba:
Systém otevírání svítidla bez použití nářadí.
Přístup k driveru shora, sundáním krytu.
Montáž:
Na přírubu.
Betonový blok min 800×800× h 800–1000 mm
Nastavení sklonu svítidla:
držák H90 ( –90° až +90° ).
Příslušenství:
• Šablona pro přípravu základu
• Sada šroubů M18×600 mm.
Rozměry:
• City-view 4,7m: 4708 × 300 × 694 / 1260 mm
• City-view 6,0m: 6008 × 300 × 694 / 1260 mm
Plocha vystavená větru:
•
Rozměry balení:
konzultujte
Hmotnost svítidla:
• City-view 4,7m: 99,6 kg
• City-view 6,0m: 122,7 kg
