Athlos je ideálním osvětlovacím řešením pro

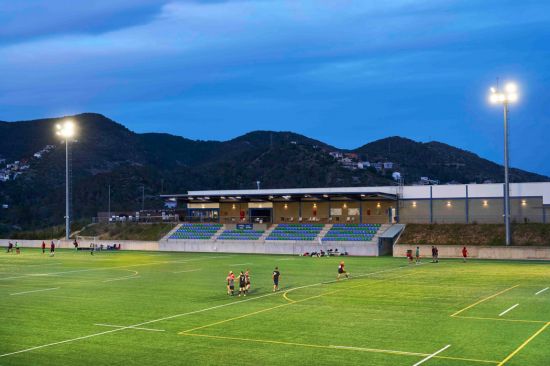

fotbalová a rugbyová hřiště, tenisové kurty, venkovní kurty na squash,
bazény, sjezdovky a běžecké tratě, atletické dráhy, parkoviště,
přístavy, překladiště nebo letiště.

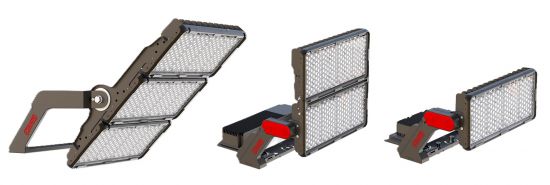

Má robustní konstrukci, do které lze zabudovat 1, 2 nebo 3 moduly
o výkonu až 600 W, 1 200 W a 1 800 W, které spolu s integrovanou
optikou ( 7 typů ) zajišťují vynikající viditelnost a rovnoměrnost a
směrují světlo tam, kde je potřeba.
Driver je nainstalován buď na zadní straně reflektoru v boxu IP66 nebo
oddělen od svítidla ve vzdálenosti až 25m. Athlos umožňuje maximální
natočení až o 270º. Kompatibilní s chytrými řídicími systémy.
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 96,35 %
Maximální uhlíková stopa na použití: 0,5094 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát ENEC:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Těleso je vyrobené z tlakově litého hliníku EN AC-44300 s nízkým
obsahem mědi <0,1 %.
• Difuzor: tvrzené ploché sklo 4mm silné.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).
Povrchová úprava:
• Polyesterová prášková barva RAL 7022T.
Další barvy RAL za příplatek.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).
Krytí a ochrana proti nárazům:
• IP66.
• IK08.
Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.
Odhadovaná životnost:
• L80B10 100 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
1 modul
• 59 447 lm – 98 865 lm
400 W – 600 W
Účinnost svítidla až 168 lm/W
2 moduly
• 118 151 lm – 197 390 lm
800 W – 1200 W
Účinnost svítidla až 170 lm/W
3 moduly
• 217 751 lm – 297 170 lm
1400 W – 1800 W
Účinnost svítidla až 173 lm/W
Světelný zdroj LED:
• SCE2, ACE2, ACE8 Obsahuje 240, 480 nebo 720 LED diod.
• SCE3, SCE4, SCE5, SCM2 Obsahuje 816, 1632 nebo 2448 LED diod.
• Optika: až 8 druhů optik
Barevná teplota LED:
• 5 700K
• 4 000K
Index barevného podání (CRI):
• CRI>70.
Jiné dle konzultace.
F.H.S:
• <0,35%.
Elektrické vlastnosti
Přepěťová ochrana:
• Přepěťová ochrana 10 kV ( driver ).
Třída ochrany:
• I.
Harmonické zkreslení:
• <10 %.
Účinník:
• > 0,95.
Napájecí napětí:
• 220–240V / 50Hz.
Kabely:
Kabel mezi driverem a LED modulem obsahuje ochrannou kovovou síťku pouze
tehdy, když je zařízení nainstalováno na zadní straně svítidla.
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• RD: Stmívatelný LED DALI protokol.
Další vybavení konzultujte.
Instalace a údržba:
Driver IP66 je umístěn na zadní straně reflektoru. Kabel mezi driverem a LED
modulem obsahuje ochrannou kovovou síťku pouze tehdy, když je zařízení
nainstalováno na zadní straně svítidla.
V případě, že je driver instalován odděleně od svítidla (ve
vzdálenosti až 25m ), není dodaný kabel jako standard a nemá ochrannou
kovovou síť.
Montáž:
Ocelový třmen umožňuje maximální natočení až o 270º.
Příslušenství:
Na vyžádání lze vyrobit různé typy sloupů a výložníků.
Rozměry:
Modul 1: 623 × 368 × 278 mm
Moduly 2: 623 × 621 x278 mm
Moduly 3: 581 × 791 × 307 mm
Plocha vystavená větru:
• Mezi .. m².
Rozměry balení:
1 modul: 660 × 600 × 300 mm / 22,0kg karton
paleta 8ks / 1200 × 800 × 1500 mm / 196 kg
2 moduly: 930 × 680 × 330 mm / 32,0kg karton
paleta 4ks / 1200 × 800 × 1500 mm / 148 kg
3 moduly: 1040 × 640 × 290 mm / 44,0kg karton
paleta 4ks / 1200 × 800 × 1350 mm / 196 kg
Hmotnost svítidla:
• 1 modul: 14,5 + 4,2 kg ( driver )
• 2 moduly: 21,5 + 6,4 kg ( driver )
• 3 moduly: 30,0 + 6,4 kg ( driver )
