Obecné vlastnosti

Materiály:
• Těleso je vyrobené z tlakově litého hliníku EN AC-44100 AISI12 s nízkým obsahem mědi <0,1 %.
• Pancéřování a pouzdro z eloxovaného 6060 T6 extrudovaného hliníku.
• Difuzor: tvrzené ploché sklo 4mm silné.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).
• Antikorozivní ošetření šroubů TIKAL Tef-Gel.

Povrchová úprava:
• Eloxované hliníkové tělo
• Polyesterová prášková barva RAL 9006.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).
Typ povrchových úprav:
• Standardní polyesterový práškový povlak (C2-C3 podle normy ISO 9223–2012).
• Volitelný polyesterový práškový povlak s eloxováním (C5-CX podle normy ISO 9223–2012).

Krytí a ochrana proti nárazům:
• IP66
• IK09
• Stupeň ochrany vysokotlaké vodní trysky IP69K (svítidlo a GBOX).
• Konektor IP68/ IP69K a kabelová průchodka.

Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.

Odhadovaná životnost:
• L90B10 100 000h při 25ºC.

Charakteristiky osvětlení

Výkon a světelný tok svítidla:
• 3 622 lm – 56 990 lm
26 W – 429 W
Účinnost svítidla až 159 lm/W

Světelný zdroj LED:
• Obsahuje od 6 do 52 LED diod.
• LED diody byly připájeny na PCB v atmosféře bez kyslíku, což výrazně zvyšuje jejich odolnost.

• Optika: až 10 druhů optik

Barevná teplota LED:
• 4 000K
• 3 000K
• jiná barva na vyžádání

Index barevného podání (CRI):
• CRI>70.
Jiné dle konzultace.

F.H.S:
• <0,06%.

Elektrické vlastnosti

Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV

Třída ochrany:
• I nebo II.

Harmonické zkreslení:
• <10 %.

Účinník:
• > 0,9.

Napájecí napětí:
• 220–240V / 50Hz.

Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

Driver:
• 1N: 1 úroveň ( Driver 1–10V )
• RC: Napěťová regulace 170 – 250V ( Reverberi )
• RD: Stmívatelná LED DALI protokol.
• AF: Stmívatelná LED 1–10V protokol.
• RL: Profil stmívání nastavitelný přes síť (impulsy)
• 2N: Dvojitá úroveň přepnutí LED (LSW16)
• SR: smart ready D4i
Další vybavení konzultujte.

Autonomní regulace ( AstroDimm ):
• 50 % od 24:00 do 18:00.
• 60 % od 24:00 do 18:00.
• 70 % od 24:00 do 18:00.
• Programování podle klienta.

CLO regulace:
• 70% světelný tok po celou dobu životnosti svítidla.
• 80% světelný tok po celou dobu existence svítidla.
• 90% světelný tok po celou dobu života svítidla.

SMART ready – konektor NEMA:
• 3/U: NEMA 3 pinový bez/s krytem IP66
• 5/V: NEMA 5 pinový bez/s krytem IP66
• 7/W: NEMA 7pinový bez/s krytem IP66

Instalace a údržba:
Přístup k driveru je z boku přes 4 šrouby.
Driver je ve speciálně navrženém boxu (GBOX).

Montáž:
Svítidlo lze upevnit pomocí až 15 typů držáků.

Příslušenství:
Na vyžádání lze vyrobit různé typy sloupů a výložníků.

Rozměry:

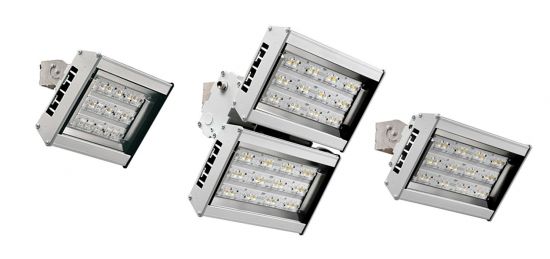

T-MAX S: 390 × 278 × 332 mm
T-MAX M: 633 × 278 × 332 mm
T-MAX L: 633 × 566 x292 mm

Plocha vystavená větru:
• S: 0,104 m².
• M: 0,171 m².
• L: 0,352 m².

Rozměry balení:
T-MAX S/M: 711 × 516 × 118 mm / 12,0/15,0kg karton
paleta 24ks / 1200 × 800 × 1950 mm / 360 kg

2T-MAX L: 665 × 525 × 243 mm / 30,0kg karton
paleta 12ks / 1200 × 800 × 1950 mm / 432 kg

Hmotnost svítidla:
• T-MAX S: 12,0 kg
• T-MAX M: 16,0 kg
• T-MAX L: 30,0 kg
