Veřejné osvětlení, parková, silniční a průmyslová svítidla (astronomicky šetrná svítidla)

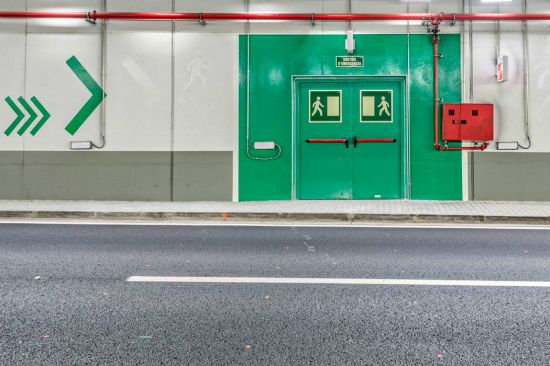

HFT je nouzové osvětlení ( EM 1h/2h ) pro chodce
v tunelech s nejmodernější LED technologií, určené pro tunely a
infrastruktury, konkrétně pro nouzové osvětlení instalované v nízké
výšce. Jeho konstrukce minimalizuje oslnění a zajišťuje vynikající
rovnoměrnost.
Řada svítidel HFT se dodává ve čtyřech velikostech ( L, M, S, N )
v závislosti na požadovaném světelném výkonu, čímž je zajištěn
jednotný vzhled a výkon pro různé aplikace osvětlení.
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 97,67 %
Maximální uhlíková stopa na použití: 0,01657 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Boční kryty – vstřikovaný PC.
• Difuzor: extrudovaný PC s ochranou proti UV záření.
LAS.LEXAN ML-3021 C/A-703 y A-112 od GE.
• Tvarované silikonové těsnění
• Reflektor – hliníkový anodizovaný plech
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).
Povrchová úprava:
• Barva RAL 7040.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).
Krytí a ochrana proti nárazům:
• IP66.
• IK10.
Provozní teplota:
• Ta –20ºC až +30ºC.
Verze svítidla až +50ºC na vyžádání.
Odhadovaná životnost:
• L90B10 100 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
• HFT-N 1 230 lm – 1 882 lm, 13 W – 21 W
• HFT-S 1 230 lm – 3 015 lm, 13 W – 33 W
Nouzový režim: 331 – 670 lm
• HFT-M 2 041 lm – 2 913 lm, 24 W – 33 W
Nouzový režim: 840 lm
• HFT-L 3 608 lm – 6 587 lm, 32 W – 64 W
Účinnost svítidla až 112 lm/W
Světelný zdroj LED:
• Obsahuje 16, 28 nebo 56 LED diod.
• Optika: 2 druhy optik
Barevná teplota LED:
• 4 000K
• jiná barva na vyžádání
Index barevného podání (CRI):
• CRI>70.
F.H.S:
• 9,3%.
Elektrické vlastnosti
Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV
Třída ochrany:
• I nebo II.
Harmonické zkreslení:
• <10 %.
Účinník:
• > 0,9.
Napájecí napětí:
• 220–240V / 50Hz.
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• 1N: 1 úroveň ( Driver 1–10V )
• RD: Stmívatelná LED DALI protokol.
Nouzový režim:
• S-EM: Bez nouzového modulu.
• EMP1: Trvalý nouzový stav 1 hod.
• ENP1: Dočasný nouzový stav 1 hod.
• EMA1: Aktivovatelný nouzový stav 1 hod.
• EMP2: Trvalý nouzový stav 2 hod.
• ENP2: Dočasný nouzový stav 2 h.
• EMA2: Aktivovatelný nouzový stav 2 h.
*Baterie jsou typu NiCd (nikl-kadmium).
Nouzový provoz:
• SFL: Bez nouzového provozu
• ECO: ECO-TECH
• PRO: PRO-TECH
Instalace a údržba:
Systém otevírání svítidla s použitím nářadí. Nutno povolit
2 nerezové šrouby.
Uvolněním bočních krytů je zajištěn přístup k driveru. Konektory pro
snadnou a rychlou instalaci.
Montáž:
na stěnu / strop
Rozměry:
HFT-N: 147 × 148 × 322 mm
HFT-S: 147 × 148 × 450 mm
HFT-M: 147 × 148 × 669 mm
HFT-L: 147 × 148 × 890 mm
Plocha vystavená větru:
• Mezi 0,043 až 0,164 m².
Hmotnost svítidla:
• HFT-N: 1,5 kg
• HFT-SS: 1,90 kg
• HFT-M: 2,33 kg
• HFT-L: 3,35 kg
