T-LINE, inovativní lineární nouzové osvětlení pro tunely a
podchody.
T-Line je připraven zvýšit bezpečnost na únikových cestách pro všechny
typy tunelů, podchodů nebo veřejné infrastruktury, kde je vyžadováno
nouzové osvětlení únikových cest pro pěší. Svítidlo splňuje
všechny předpisy pro nouzové osvětlení ( RD 635/2006, UNE EN
60598–2–22 ).
Toto řešení je speciálně navrženo tak, aby poskytovalo nouzové
osvětlení po dobu 1,5 h ve výšce maximálně 1,5 m s minimální
úrovní 10 luxů na celé ploše evakuační trasy, aniž by
oslňovalo uživatele vozidel nebo chodce, což je v tomto typu
prostředí nezbytné. Na rozdíl od jiných nouzových řešení je systém
T-LINE vyroben bez skla nebo difuzorů, které se mohou roztříštit
nebo spadnout. Díky špičkové LED technologii zaručuje
výjimečnou účinnost a minimální spotřebu ( 0,9W/m ).

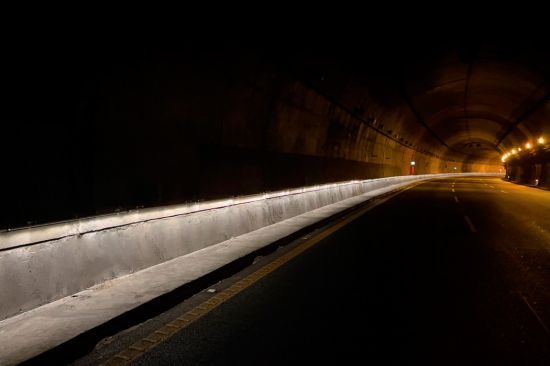

Každé svítidlo se skládá z 24 vzájemně propojitelných modulů
o délce 2 metry, které po spojení tvoří 50 metrů
dlouhý lineární pás LED, čímž je zajištěno souvislé a
rovnoměrné osvětlení únikových cest. T-LINE nabízí možnost pokrýt
stejnou délku s menším počtem světelných bodů oproti běžným
systémům instalovaných každých 5–8 metrů. Tato konfigurace také
šetří náklady na elektrickou instalaci ( úspora až 70% ).

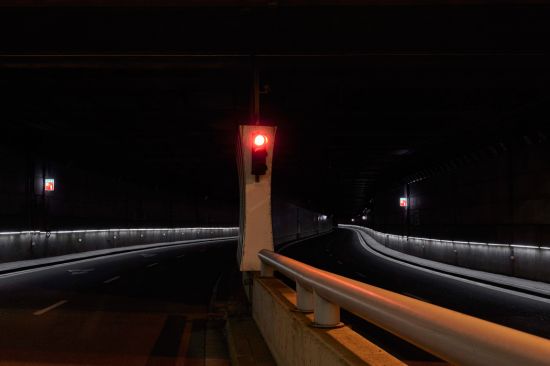

Jeho lineární konstrukce umožňuje použití nejen jako nouzové osvětlení,
ale také jako signalizační a orientační osvětlení. Naváděcí efekt,
uživatele snadno navede k nejbližšímu nouzovému východu. T-LINE se
skládá z hliníkového profilu, který uvnitř obsahuje zapouzdřený LED
pásek, který zabraňuje vnikání vody a hromadění nečistot a zároveň
umožňuje vysokotlaké mytí (IP69K) a výměnu jakékoli součásti bez
použití nářadí. Díky úhlovému naklápění se snadno přizpůsobí
rozměrům a vlastnostem každého tunelu. Velkou výhodou je výměna vadného
komponentu (LED pásek ) bez nutnosti výměny celého svítidla.
Video prezentace:
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 97,84 %
Maximální uhlíková stopa na použití: 0,0117 kg kW/h CO2.
CE Mark:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Těleso eloxovaný profil 6063 z extrudovaného hliníku.
• Difuzor: extrudovaný silikon odolný vůči povětrnostním vlivům.
• Ovládací box: ABS bez halogenů.
• Držák: Nerezová ocel (AISI304).
Povrchová úprava:
• Přírodní eloxovaný hliník RAL 9006, bez nátěru.
Krytí a ochrana proti nárazům:
• IP66 / IP69K.
• IK09 LED modul.
• IK08 ovládací box
Provozní teplota:
• Ta –40ºC až +50ºC.
Odhadovaná životnost:
• L70B10 179 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
• 3 200 lm, ( 133 lm modul )
45 W
Účinnost svítidla až 71 lm/W, 0,9W/m svítidla
• 2 700 lm, ( nouzový režim )
Světelný zdroj LED:
• Obsahuje 2 496 LED diod na 50 m.
• Optika: symetrická lineární
Barevná teplota LED:
• 4 000K
Index barevného podání (CRI):
• CRI>80.
F.H.S:
• 0,00%.
Elektrické vlastnosti
Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L/N-GND) 400 V.
Třída ochrany:
• I.
Harmonické zkreslení:
• <10 %.
Účinník:
• > 0,9. ( při plném zatížení )
Napájecí napětí:
• 220–240V / 50Hz.
Kabely:
Připojovací průřez:
• ≤ 2,5 mm2
• Na vyžádání ≤ 4 mm2
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• L1N: 1 úroveň
• s nouzovým modulem ( TLN-EM 1,5 hod )
• bez nouzového modulu
• RD: Stmívatelná LED DALI protokol.
Řídicí systém:
NH: Controlux Tunel
Instalace a údržba:
Řídicí jednotka v ochranné ABS skříni. Obsahuje LED kontrolku stavu
baterie.
Rychlá výměna LED modulů s konektory.
Vhodné pro tlakové mytí – snížení nákladů na údržbu.
Montáž:
Nastavitelný držák pro snadnou instalaci.
LED profily nastavitelné v náklonu, vzdálenosti a výšce.
Příslušenství:
Kabel s konektorem o délce 1 m.
Sada pro značení nouzových východů.
Rozměry:
T-Line: 2030 × 26 × 30 mm modul
x 24 ks = celková délka 50 m
Box: 360 × 240 × 110 mm
Držák: 80 × 70 – 100 mm
Plocha vystavená větru:
• až 1,46 m² ( 50m ).
Rozměry balení:
• konzultujte rozměry.
Hmotnost svítidla:
• 24 LED profilů + výbava: 40 kg ( 50 m )
