Obecné vlastnosti

Materiály:
• Těleso je vyrobené z tlakově litého hliníku EN AC-44100 AISI12 s nízkým obsahem mědi <0,1 %.
• Difuzor: tvrzené ploché sklo 5 mm silné.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).

Povrchová úprava:
• Polyesterová prášková barva RAL 7015T.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).

Krytí a ochrana proti nárazům:
• IP66
• IK09
• Stupeň ochrany vysokotlaké vodní trysky IP69K (svítidlo a GBOX).
• Konektor IP68/ IP69K a kabelová průchodka.

Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.

Odhadovaná životnost:
• L90B10 100 000h při 25ºC.

Charakteristiky osvětlení

Výkon a světelný tok svítidla:
T-xtreme S:
• 2 444 lm – 23 283 lm
19 W – 165 W
T-xtreme M:
• 9 314 lm – 38 249 lm
68 W – 269 W
T-xtreme L:
• 18 453 lm – 75 926 lm
135 W – 538 W
Účinnost svítidla až 166 lm/W

Světelný zdroj LED:
• Obsahuje od 16 do 336 LED diod.
• TXR S:
16/24/28 (1 PCB), 32/48/56 (2 PCB), 48/72/84 (3 PCB)
• TXR M:
64/96/112 (4 PCB), 80 (5 PCB), 96/144/168 (6 PCB)
• TXR L:
128/192/224 (8 PCB), 160/240/280 (10 PCB), 192/288/336 (12 PCB)

• LED diody byly připájeny na PCB v atmosféře bez kyslíku, což výrazně zvyšuje jejich odolnost.

• Optika: až 20 druhů optik

Barevná teplota LED:
• 4 000K
• 3 000K
• jiná barva na vyžádání

Index barevného podání (CRI):
• CRI>70.
Jiné dle konzultace.

F.H.S:
• <0,02%.

Elektrické vlastnosti

Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV

Třída ochrany:
• I nebo II.

Harmonické zkreslení:
• <10 %.

Účinník:
• > 0,9.

Napájecí napětí:
• 220–240V / 50Hz.

Kabely:
Vestavěné kabely 1 m dlouhý.
• Volitelný příslušenství o délce 2,5 m a 5 m.

Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

Driver:
• 1N: 1 úroveň ( Driver 1–10V )
• RC: Napěťová regulace 170 – 250V ( Reverberi )
• RD: Stmívatelná LED DALI protokol.
• AF: Stmívatelná LED 1–10V protokol.
• RL: Profil stmívání nastavitelný přes síť (impulsy)
• 2N: Dvojitá úroveň přepnutí LED (LSW16)
• SR: smart ready D4i
Další vybavení konzultujte.

Řídicí systém:
NH: Controlux Tunel LPC (TXR M a TXR L).
NL: Controlux Tunel LPC Lite (TXR S).

Autonomní regulace ( AstroDimm ):
• 50 % od 24:00 do 18:00.
• 60 % od 24:00 do 18:00.
• 70 % od 24:00 do 18:00.
• Programování podle klienta.

SMART ready – konektor NEMA nebo Zhaga:
• 3/U: NEMA 3 pinový bez/s krytem IP66
• 5/V: NEMA 5 pinový bez/s krytem IP66
• 7/W: NEMA 7pinový bez/s krytem IP66
• 4/X: Zhaga konektor bez/ s krytem IP66

Fotobuňky:
• Fotobuňka pro NEMA 3, 5 a 7 pinů (20 luxů)
• Fotobuňka pro Zhaga (20 luxů)

Instalace a údržba:
Otevření bez použití nářadí z přední strany pro snadnou údržbu. Mechanická fixace skel pomocí šroubů (bez lepidel).
• TXR S lze instalovat venku v jakékoli výšce.
• TXR M lze instalovat venku v jakékoli výšce, s připojenou nebo samostatnou krabicí. Nastavitelné upevnění vidlice.
• TXR L lze instalovat venku v jakékoli výšce, s oddělenou krabicí. Nastavitelné upevnění vidlice.

Montáž:
TUNNEL FIX: Usnadňuje upevnění a orientaci svítidla na držáku. Mnohem snazší montáž a instalace.

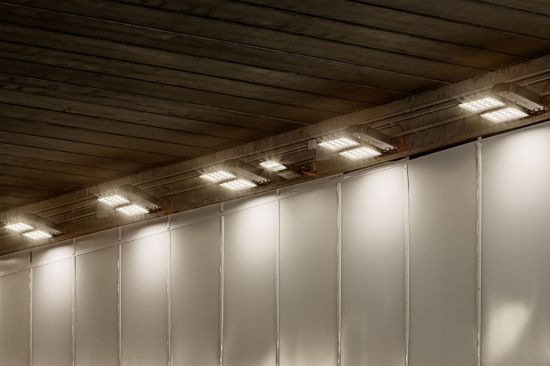

Různá upevnění: stropní, boční ke stropu, boční ke zdi, samostatný box, svítidlo včetně boxu.

Rozměry:

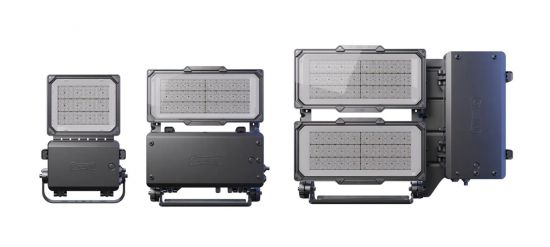

T-xtreme S: 322 × 535 × 118 mm
T-xtreme M: 556 × 643 × 192 mm
T-xtreme L: 886 × 668 × 139 mm

Plocha vystavená větru:
• T- xtreme S: 0,143 m².
• T- xtreme M: 0,336 m².
• T-xtreme L: 0,505 m².

Rozměry balení:
T-XTREME S : 550 × 390 × 150 mm / 8,4 kg karton
paleta 36ks / 1200 × 800 × 1480 mm / 322 kg

T-XTREME M : 600 × 670 × 200 mm / 20,0 kg karton
paleta 12ks / 1200 × 800 × 1350 mm / 260 kg

T-XTREME L : 900 × 700 × 200 mm / 31,0 kg karton
paleta 6ks / 1200 × 800 × 1350 mm / 203 kg

Hmotnost svítidla:
• T-xtreme S: 7,80 kg
• T- xtreme M: 20,0 kg
• T- xtreme L: 30,0 kg
