URBALITE BLACKOUT
Urbalite M Blackout je vylepšená verze Urbalite svítidla, která
kombinuje hlavní a nouzové osvětlení v jedné jednotce.
Nouzový systém zaručuje jeho provoz během výpadků proudu, což zajišťuje
zvýšenou bezpečnost. Má LED kontrolku, která neustále signalizuje stav
baterie.
K dispozici jsou tři provozní režimy podle stávající instalace: RD, SC a
SR.
V závislosti na konfiguraci zajišťuje nouzové osvětlení po dobu
1, 2 nebo 3 hodin.
Urbalite M Blackout je certifikováno podle normy IEC 60598–2–22 (nouzová
svítidla) a představuje vysoce kvalitní řešení pro prostředí, kde je
nezbytné udržovat osvětlení po celou dobu, jako jsou parkoviště, východy

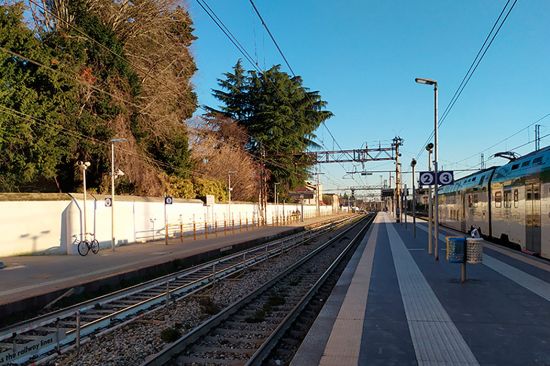

z nemocnic, školy, nástupiště atd.
OBECNÉ INFORMACE
Udržitelnost:
• Recyklovatelnost: 99,02 %
Maximální uhlíková stopa na použití:
Urbalite-M: 0,030044 kg Kw/h CO2
CE Mark:
• Ano.
Certifikát RoHS:
• Ano.
Testovací standard:
• LM 79–80 (všechna měření v laboratoři certifikovaná podle
ISO17025).
Obecné vlastnosti
Materiály:
• Těleso a držák je vyrobené z tlakově litého hliníku EN
AC-44100 s nízkým obsahem mědi <0,1 %.
• Difuzor: tvrzené ploché sklo 5mm silné.
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).
Povrchová úprava:
• Polyesterová prášková barva RAL 9006, M9006, 7015T, 9005T, 9007, 9016,
7016, 7024T, SG90
Další barvy RAL za příplatek.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).
Krytí a ochrana proti nárazům:
• IP66.
• IK09
Ventil kompenzace tlaku:
• Svítidlo má ventil pro kompenzaci tlaku, který kompenzuje
vnitřní/vnější tlak systému. Integrace ventilů prodlužuje
předpokládanou životnost těsnění a vnitřních částí tím, že snižuje
tlak vyvíjený na ně a zabraňuje průniku vlhkosti dovnitř, která by mohla
vést ke kondenzaci.
Provozní teplota:
• Ta –20ºC až +50ºC.
V závislosti na konfiguraci svítidla.
Odhadovaná životnost:
• L90B10 100 000h při 25ºC.
Charakteristiky osvětlení
Výkon a světelný tok svítidla:
Urbalite-M BLACKOUT
• 12 291 lm – 16 644 lm, Nouzový režim 730lm
86 W – 113 W
Účinnost svítidla až 157 lm/W
Světelný zdroj LED:
• Urbalite-M BLACKOUT obsahuje 48 nebo 64 LED diod.
• Optika: 2 druhy optik
Barevná teplota LED:
• 4 000K
• 3 000K
Index barevného podání (CRI):
• CRI>70.
volitelně CRI 80.
F.H.S:
• < 0,08 %.
Elektrické vlastnosti
Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV
Třída ochrany:
• I.
Harmonické zkreslení:
• <10 %.
Účinník:
• > 0,9.
Napájecí napětí:
• 220–240V / 50Hz.
Baterie:
• LiFePO4 3Ah
• Nouzový režim ( autonomie ) 1, 2 nebo 3 hodiny.
Kabely:
Vestavěné kabely všech délek, viz konfigurátor.
Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti
svítidla.
Driver:
• RD: Stmívatelná LED DALI protokol.
• SR: smart ready D4i
Autonomní regulace ( AstroDimm ):
• Programování podle klienta.
SMART ready – konektor Zhaga:
• 4/X: Zhaga konektor horní bez/ s krytem IP66
Fotobuňky:
• Fotobuňka pro Zhaga (20 luxů)
Instalace a údržba:
Systém otevírání svítidla s použitím speciálního nářadí.
Díky kabelu a vodotěsnému připojovacímu konektoru, který jsou součástí
balení, je instalace rychlá a snadná bez nutnosti otevírat svítidlo.
Montáž:
SE3/PT3: univerzální úchyt na výložník nebo sloup ø 48 mm
SE2/PT2: univerzální úchyt na výložník nebo sloup ø 60 mm
FM1: držák na stěnu
Nastavení sklonu:
držák SE/PT –10° až +10°
držák FM/FT –40° až +40°, krok po 2,5°.
Příslušenství:
Na vyžádání lze vyrobit různé typy sloupů a výložníků.
Rozměry:
Urbalite-M BLACKOUT: 656 × 290 × 88 mm
Plocha vystavená větru:
• 0,146 m².
Rozměry balení:
Urbalite-M BLACKOUT: 680 × 310 × 110 mm/ 6,4 kg karton
paleta 42ks / 1200×800×1870 mm / 252 kg
UPOZORNĚNÍ:
• Pokud svítidlo obsahuje kabel, konzultujte rozměry krabice.
Hmotnost svítidla:
• Urbalite-M BLACKOUT : 6,0 kg
