Obecné vlastnosti

Materiály:
• Těleso a držák je vyrobené z tlakově litého hliníku EN AC-44100 s nízkým obsahem mědi <0,1 %.
• Difuzor: tvrzené ploché sklo 5mm silné.
• Tvarované silikonové těsnění
• Optika: akrylové čočky speciálně navržené pro LED.
• Vnější šrouby: Nerezová ocel (AISI304).

Povrchová úprava:
• Polyesterová prášková barva RAL 9016, M9007, 9007, M9006, 9006, 9005T, 9003T, 8017, 7035, 7024, 7022T, 7016, 7015T, 6005, 6003, SG90.
Další barvy RAL za příplatek.
Doplňková ochrana proti korozi:
• Marine Finish (1 000 hodin).

Krytí a ochrana proti nárazům:
• IP66.
• IK10, ( VEKA-L IK08 )

Ventil kompenzace tlaku:
• Svítidlo má ventil pro kompenzaci tlaku, který kompenzuje vnitřní/vnější tlak systému. Integrace ventilů prodlužuje předpokládanou životnost těsnění a vnitřních částí tím, že snižuje tlak vyvíjený na ně a zabraňuje průniku vlhkosti dovnitř, která by mohla vést ke kondenzaci.

Provozní teplota:
• Ta –40ºC až +50ºC.
V závislosti na konfiguraci svítidla.

Odhadovaná životnost:
• L90B10 100 000h při 25ºC.

Charakteristiky osvětlení

Výkon a světelný tok svítidla:
Veka-P
• 581 lm – 5 804 lm
8 W – 40 W
Účinnost svítidla až 156 lm/W
Veka-N
• 487 lm – 11 252 lm
6 W – 75 W
Účinnost svítidla až 156 lm/W
Veka-S
• 757 lm – 14 618 lm
12 W – 122 W
Účinnost svítidla až 164 lm/W
Veka-M
• 1 919 lm – 22 833 lm
21 W – 161 W
Účinnost svítidla až 161 lm/W
Veka-L
• 4 530 lm – 48 626 lm
42 W – 313 W
Účinnost svítidla až 164 lm/W

Světelný zdroj LED:
• Obsahuje 8, 16, 24, 32, 36, 48, 64, 80, 96, 128 nebo 160 LED diod, dle typu svítidla.
• Optika: až 20 druhů optik

Barevná teplota LED:
• 5 700K
• 4 000K
• 3 000K
• 2 700K
• 2 200K
• AMBER ( jantarová barva )
• Dynamic White, na vyžádání

Index barevného podání (CRI):
• CRI>70.
volitelně CRI 80.

F.H.S:
• 0,0%.

Elektrické vlastnosti

Přepěťová ochrana:
• Přepěťová ochrana (1,2/50) 10 kV.
• Maximální proud (8/20): 10 kA.
• Maximální napětí (L-N) 320 V.
• Maximální napětí (L/N-GND) 400 V.
• Volitelná přepěťová ochrana: 20 kA, 20 kV

Třída ochrany:
• I nebo II.

Harmonické zkreslení:
• <10 %.

Účinník:
• > 0,9.

Napájecí napětí:
• 220–240V / 50Hz.
• Volitelné 100V – 277V

Kabely:
Vestavěné kabely všech délek, viz konfigurátor.

Programovatelný driver minimalizuje spotřebu.
Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

Driver:
• 1N: 1 úroveň ( Driver 1–10V )
• RC: Napěťová regulace 170 – 250V ( Reverberi )
• RD: Stmívatelná LED DALI protokol.
• AF: Stmívatelná LED 1–10V protokol.
• RL: Profil stmívání nastavitelný přes síť (impulsy)
• 2N: Dvojitá úroveň přepnutí LED (LSW16)
• SR: smart ready D4i
Další vybavení konzultujte.

Řídicí systém:
• Controlux
• Citydim

Autonomní regulace ( AstroDimm ):
• 50 % od 24:00 do 18:00.
• 60 % od 24:00 do 18:00.
• 70 % od 24:00 do 18:00.
• Programování podle klienta.

CLO regulace:
• 70% světelný tok po celou dobu životnosti svítidla.
• 80% světelný tok po celou dobu existence svítidla.
• 90% světelný tok po celou dobu života svítidla.

SMART ready – konektor NEMA nebo Zhaga:
• 3/U: NEMA 3 pinový bez/s krytem IP66
• 5/V: NEMA 5 pinový bez/s krytem IP66
• 7/W: NEMA 7pinový bez/s krytem IP66
• 4/X: Zhaga konektor horní bez/ s krytem IP66
• O/Y: Zhaga konektor dolní bez/ s krytem IP66
• P/Q: Zhaga konektor horní i dolní bez/ s krytem IP66
dle typu svítidla

Fotobuňky:
• Fotobuňka pro NEMA 3, 5 a 7 pinů (20 luxů)
• Fotobuňka pro Zhaga (20 luxů)
• Snímač přítomnosti pro dolní konektor Zhaga.

Doplňky:

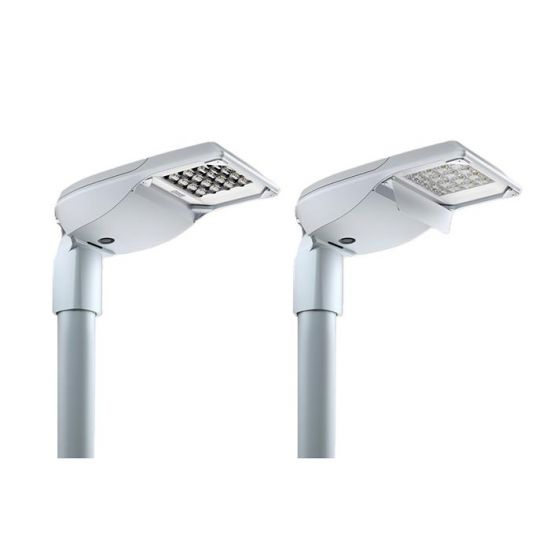

• Stínicí clona externí ( přední / zadní )
• Omezení rušivého světla dozadu, interní clona k optice CUT-OFF

Instalace a údržba:
Systém otevírání svítidla bez použití nářadí.
Přístup k driveru shora. Horní víko lze zajisti proti samovolnému zavření.

Montáž:
SE1/PT1: univerzální úchyt na výložník nebo sloup ø 76 mm
SE2/PT2: univerzální úchyt na výložník nebo sloup ø 60 mm
FM1: držák na stěnu
FT1. držák na strop

Nastavení sklonu:
držák SE/PT –15° až +15°, krok po 2,5°.
držák FM/FT –40° až +40°, krok po 2,5°.

Příslušenství:
Na vyžádání lze vyrobit různé typy sloupů a výložníků.

Rozměry:
Veka-P: 449 × 189 × 125 mm
Veka-N: 534 × 211 × 114 mm
Veka-S: 476 × 250 × 129 mm
Veka-M: 720 × 310 × 129 mm
Veka-L: 1002 × 360 × 132 mm

Plocha vystavená větru:
• Mezi 0,07 až 0,38 m².

Rozměry balení:
Veka-P: 500 × 230 × 155 mm / 3,0kg karton
paleta 48ks / 1200×800×1550 mm /222 kg

Veka-N: 575 × 250 × 170 mm / 5,6kg karton
paleta 48ks / 1200×800×1550 mm /289 kg

Veka-S: 630 × 300 × 170 mm/ 6,4 kg karton
paleta 32ks / 1200×800×1540 mm / 225 kg

Veka-M: 765 × 360 × 170 mm/ 10,4kg karton
paleta 24ks / 1200×800×1530 mm / 270 kg

Veka-L: 1060 × 398 × 190 mm / 17,8 kg – karton
paleta 16ks / 1200×800×1570 mm / 305 kg

UPOZORNĚNÍ:
• Z důvodu udržitelnosti bude držák PT namontován horizontálně jako (SE) a držák FM1 jako ( FT1).
• Pokud svítidlo obsahuje kabel, konzultujte rozměry krabice.

Hmotnost svítidla:
• VEKA-P: 2,9 kg
• VEKA-N: 5,3 kg
• VEKA-S: 5,8 kg
• VEKA-M: 9,0 kg
• VEKA-L: 15,2 kg
